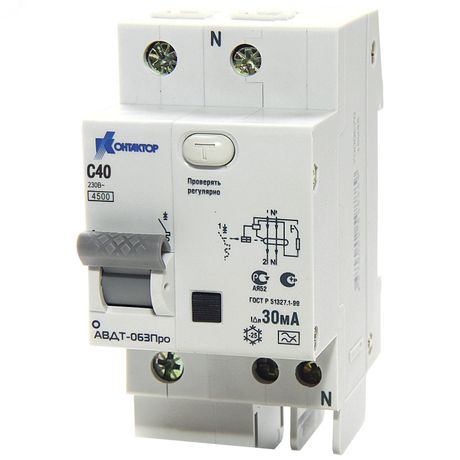

Выключатель автоматический дифференциального тока АД-063, 2Р, 40А, Idn-30mA, тип А | 7000605 Контактор (Legrand)

Автоматический дифференциальный выключатель АД-063 от Контактор Ульяновск — это устройство защиты, сочетающее функции автоматического выключателя и УЗО в одном корпусе. Он обеспечивает безопасность людей и оборудования в бытовых и административных сетях переменного тока, реагируя на токи утечки до 30 мА. Артикул 7000605 соответствует серии RCBO и предназначен для монтажа на DIN-рейку.

Назначение и область применения

АД-063 защищает электрические цепи от опасных последствий утечек тока — таких как поражение человека током или возгорание из-за повреждённой изоляции. Устройство сочетает в себе функции автоматического отключения при перегрузках и коротких замыканиях, а также дифференциальной защиты при утечках. Подходит для установки в щитах жилых домов, офисов, магазинов, складов и других помещений с однофазными нагрузками.

Технические характеристики

• Номинальный ток: 40 А — позволяет подключать нагрузку мощностью до ~9 кВт при 230 В
• Номинальное напряжение: 230 В — рассчитан на работу в сети 220–240 В переменного тока
• Номинальный дифференциальный ток: 30 мА — чувствителен к утечкам, опасным для жизни человека
• Тип дифференциального тока: A — реагирует на переменные и импульсные токи утечки (например, от современной техники с выпрямителями)
• Характеристика расцепителя: C — подходит для нагрузок с умеренным пусковым током (освещение, розеточные группы, малые двигатели)
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Количество полюсов: 2 — защищает одновременно фазу и ноль
• Род тока: AC — работает только с переменным током
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Ширина: 4 модуля — занимает 72 мм на DIN-рейке
• Степень защиты: IP20 — защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 — допускает эксплуатацию в помещениях с температурой от −25°C до +40°C и умеренной влажностью
• Способ монтажа: DIN-рейка — стандартный крепёж для электрощитов
• Исполнение: стационарное — не предназначен для частого включения/выключения вручную
• Степень загрязнения: 2 — рассчитан на использование в обычных сухих помещениях без пылевых и влагонаполненных сред

Совместимость и монтаж

АД-063 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные клеммы помечены L и N, выходные — соответственно L’ и N’. Максимальное сечение провода — 25 мм² (медный). Устройство совместимо со всеми щитами, поддерживающими монтаж двухполюсных автоматических выключателей. Не рекомендуется использовать в щитах с высоким уровнем запылённости или влажности — из-за IP20 требуется герметичная защита корпуса.

Безопасность и стандарты

АД-063 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность устройств типа RCBO. Применение устройства снижает риск поражения электрическим током и предотвращает возгорания, вызванные утечками. Тестовая кнопка «T» позволяет проверять работоспособность устройства ежемесячно — её следует нажимать для диагностики без отключения питания всей цепи.

Преимущества

• Объединяет два функционала — автомат и УЗО — в одном устройстве, экономя место в щите
• Тип A обеспечивает надёжную защиту от импульсных утечек, характерных для LED-освещения, компьютеров, зарядных устройств и инверторов
• Характеристика C позволяет использовать устройство в цепях с электродвигателями малой мощности (например, насосы, вентиляторы)
• Фиксированная конструкция исключает случайное отключение при вибрации
• Серия RCBO гарантирует согласованность параметров между расцепителем и дифференциальным элементом

Ограничения применения

• Не применяется в трёхфазных системах — только для однофазных цепей
• Не подходит для открытых площадок, улиц, ванных комнат без дополнительной защиты — степень IP20 не защищает от влаги
• Не рекомендован для цепей с постоянными токами утечки выше 30 мА — возможны ложные срабатывания
• Не предназначен для частого ручного включения/отключения — это не рубильник
• Не используется в системах с глубоким заземлением или TN-C — требует системы TN-S или TT

Примеры использования

• Защита розеточных групп в кухне, ванной, детской комнате
• Подключение стиральных машин, бойлеров, микроволновок
• Щиты в офисах — защита серверов, принтеров, компьютеров
• Электроснабжение складов с освещением и маломощным оборудованием
• Дополнительная защита в старых домах с изношенной проводкой

Практические советы

• Выбирая АД-063, убедитесь, что посадочная ширина 4 модуля соответствует свободному месту в вашем щите
• Проверьте, чтобы нулевой провод после этого устройства не был соединён с другими нулями вне щита — это вызовет ложные срабатывания
• При установке нескольких УЗО в одной цепи используйте селективные (S-тип) устройства на верхних уровнях, чтобы избежать массового отключения
• Не заменяйте АД-063 обычным автоматом + отдельным УЗО — это увеличивает количество соединений и снижает надёжность
• При первом включении после монтажа обязательно нажмите кнопку «T» — если устройство не отключилось, оно неисправно
• Для щитов с ограниченным пространством можно использовать АД-063 вместо пары «автомат 40А + УЗО 30 мА» — это экономит один модуль
