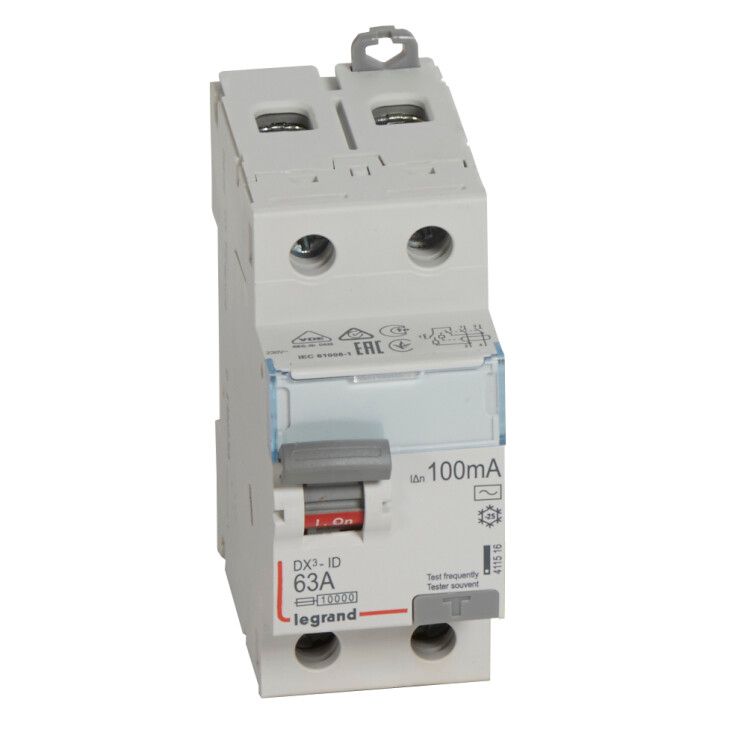

Выключатель дифференциальный (УЗО) DX3-ID 2п 63А 100мА тип AC | 411516 Legrand

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC DX3 от Legrand обеспечивает защиту от поражения электрическим током и возгорания при утечках тока в бытовых и промышленных сетях. Артикул 411516 - надёжное решение для групповых цепей с высокой нагрузкой.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC DX3 предназначен для автоматического отключения электросети при появлении опасной утечки тока - более 100 миллиампер. Он защищает людей от поражения электрическим током и предотвращает возгорание из-за повреждённой изоляции проводов. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов коммерческой недвижимости. Особенно эффективен в цепях с мощными потребителями: кондиционеры, насосы, сварочные аппараты, конвейеры.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку до этого значения без перегрева;
• Дифференциальный ток срабатывания: 100 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям для групповой защиты;
• Тип тока утечки: AC - реагирует на переменный синусоидальный ток утечки, характерный для большинства бытовых и промышленных устройств;
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 10 тысяч ампер;
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе;
• Сечение проводников: 0,75 – 50 мм2 - совместим с медными проводами любого распространённого сечения;
• Напряжение изоляции: 250 В - гарантирует безопасную работу при колебаниях напряжения в сети;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов;
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли - требует установки внутри закрытого щита;
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +60C, подходит для неотапливаемых помещений;
• Монтаж: на DIN-рейку шириной 35 мм - стандартный способ крепления в электрощитах;
• Количество модулей: 2 - занимает два стандартных модуля на рейке;
• Глубина монтажа: 44 мм - важно учитывать при проектировании глубины шкафа;
• Частота: 50 Гц - предназначено для сетей с частотой 50 Гц, как в России и странах СНГ;
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости и влажности;
• С блокировкой: да - после срабатывания механизм фиксирует положение рычага, предотвращая случайное включение до ручного сброса.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC DX3 легко устанавливается на стандартную DIN-рейку. Для монтажа требуется свободное место в щите - минимум два модуля (35 мм × 2 = 70 мм по ширине) и глубина не менее 44 мм. Клеммы рассчитаны на провода сечением от 0,75 до 50 мм2 - можно использовать как многожильные, так и одножильные провода. Перед подключением проверьте соответствие сечения и плотность затяжки - слабый контакт вызывает нагрев. Блокировка позволяет точно определить причину отключения: если рычаг остаётся в положении “выкл”, значит, сработало УЗО; если вернулся в “вкл” - произошло КЗ или перегрузка.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC DX3 соответствует международным нормам IEC 60898-1 (для бытовых применений) и IEC 60947 (для промышленных систем). Это подтверждает его надёжность и соответствие требованиям безопасности в Европе и РФ. Применение устройства снижает риск травм и пожаров, связанных с утечками тока. Наличие блокировки и двуполюсного отключения делает его одним из самых безопасных решений для групповых цепей.

Преимущества

• Двухполюсное отключение - полностью разрывает цепь, исключая опасный потенциал на нулевом проводе;
• Функция блокировки - позволяет точно диагностировать причину отключения без лишних проверок;
• Широкий диапазон сечений проводов - удобен при замене старых УЗО или модернизации щитов;
• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных авариях;
• Совместимость с UXL4 - может использоваться в холодных или сырых помещениях, где другие модели не работают;
• Производитель Legrand - известный европейский бренд с долгой историей качества и сервиса.

Ограничения применения

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC DX3 не подходит для защиты цепей с постоянным током утечки (например, от импульсных блоков питания, LED-драйверов, преобразователей частоты) - он реагирует только на переменный ток типа AC. Также не применяется в открытых условиях - степень защиты IP20 требует установки только во внутренние щиты. Не рекомендуется использовать как основную защиту для отдельных розеток - для этого лучше выбрать УЗО с током срабатывания 30 мА. Не следует устанавливать рядом с источниками сильных электромагнитных помех - это может вызвать ложные срабатывания.

Примеры использования

• Защита группы розеток на кухне с плитой, микроволновкой и кофе-машиной;
• Общая защита освещения и розеток в гараже или мастерской;
• Щитовая защита для промышленного оборудования: насосов, компрессоров, станков;
• Подключение в щитах многоэтажных домов перед группами квартир;
• Замена устаревших УЗО с меньшим номиналом (например, 40 А) на более мощные при увеличении нагрузки.

Практические советы

• Не используйте этот УЗО для защиты одного прибора - выбирайте 30 мА для точечной защиты, а 100 мА - для групповой;
• Проверяйте работоспособность кнопкой “Тест” ежемесячно - особенно в местах с повышенной влажностью;
• При установке в щит с несколькими УЗО - соблюдайте селективность: УЗО с большим током срабатывания (100 мА) ставится на входе, а 30 мА - на выходе;
• Убедитесь, что ноль от этого УЗО не смешивается с другими нулями - это вызовет ложные срабатывания;
• При монтаже в старые щиты - проверьте, хватает ли места по глубине (44 мм) и есть ли доступ к клеммам для обслуживания;
• Arтикул 411516 - идеально сочетается с другим оборудованием серии DX3 от Legrand - одинаковый дизайн, цвет и крепление.
