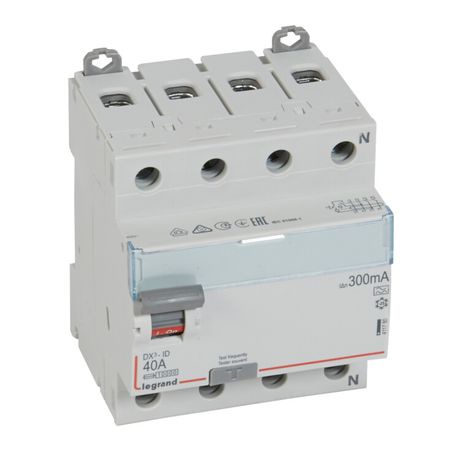

Выключатель дифференциальный (УЗО) DX3-ID 4п 40А 300мА тип A | 411780 Legrand

Выключатель дифференциального тока (УЗО) Legrand DX3, артикул 411780 - четырёхполюсное устройство защитного отключения с дифференциальным током 300 мА, предназначенное для обеспечения безопасности в сетях переменного тока 400 В. Подходит для установки на DIN-рейку в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

УЗО Legrand DX3 защищает людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях с заземлением. Устройство реагирует на переменный и пульсирующий постоянный ток утечки типа A - то есть срабатывает даже при повреждении оборудования с выпрямителями, таких как частотные преобразователи, сварочные аппараты или современные бытовые приборы. Применяется в промышленных щитах, на производстве, в офисах, жилых домах и многоквартирных зданиях.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без перегрева
• Дифференциальный ток срабатывания: 300 мА (0,3 А) - чувствителен к утечкам от 300 миллиампер
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Тип тока утечки: A - срабатывает на переменный и пульсирующий постоянный ток
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В
• Отключающая способность: 10 кА - способен безопасно отключить цепь при коротком замыкании до 10 тысяч ампер
• Сечение провода: 0,75–50 мм2 - совместим с широким спектром кабелей, включая мощные силовые
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого шкафа
• Рабочая температура: от –25C до +60C - подходит для холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом, без воздействия осадков
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между контактами
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц - оптимизировано для сети России и стран СНГ
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке
• Глубина монтажа: 44 мм - компактный профиль, легко помещается в большинстве щитов

Совместимость и монтаж

УЗО Legrand DX3 монтируется на стандартную DIN-рейку 35 мм. Для правильной работы важно соблюдать полярность: входные и выходные контакты должны соответствовать направлению потока тока. Особенность модели - расположение нулевого проводника (N) справа, что влияет на порядок подключения. Перед монтажом проверьте соответствие сечения проводов (не менее 0,75 мм2 и не более 50 мм2). Устройство имеет механическую блокировку, которая препятствует повторному включению после срабатывания, пока не будет устранена причина утечки.

Безопатность и стандарты

Выключатель дифференциального тока Legrand DX3 соответствует международным нормам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947 (для промышленного оборудования). Соответствие этим стандартам гарантирует точность срабатывания, долговечность и безопасность при работе в условиях повышенной нагрузки. Наличие блокировки исключает случайное включение при наличии опасности.

Преимущества

• Поддержка типа A - единственный вариант для современных систем с электроникой (например, инверторы, ИБП, LED-драйверы)
• Механическая блокировка - предотвращает повторное включение без устранения неисправности
• Широкий диапазон сечения проводов - позволяет использовать одинаковое УЗО для слаботочных и силовых цепей
• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ
• Компактность (4 модуля) - экономит место в щите

Ограничения применения

• Не применяется в открытых или влажных местах - степень защиты IP20 не допускает попадания влаги
• Не подходит для цепей с постоянным током утечки (тип DC) - требуется специальное УЗО типа B
• Не используется в качестве основного автомата - только как дополнительная защита от утечек
• Требует наличия заземления - без него функция защиты не сработает
• Не рекомендуется для установки вне закрытых щитов - риск повреждения корпуса и доступа к токоведущим частям

Примеры использования

• Защита группы розеток на производственной линии с частотными преобразователями
• Обеспечение безопасности в щите многоэтажного дома, где установлены тепловые насосы и кондиционеры
• Защита питания станков с ЧПУ, которые используют импульсные источники питания
• Установка в распределительном щите торгового центра с большим количеством электроники

Практические советы

• При подключении следите за положением N - он расположен справа, поэтому входной ноль должен подходить именно с этой стороны
• Проверяйте целостность заземления перед первым запуском - УЗО не сработает без контура заземления
• Тестируйте устройство кнопкой «T» ежемесячно - это гарантирует работоспособность
• Если в щите несколько УЗО, используйте координацию по времени - чтобы не было ложных срабатываний
• Для цепей с высокими пусковыми токами (электродвигатели) убедитесь, что номинальный ток 40 А достаточен - при длительных перегрузках возможны ложные отключения
