Выключатель дифференциальный (УЗО) TX3 2п 40А 300мА тип AC | 403039 Legrand

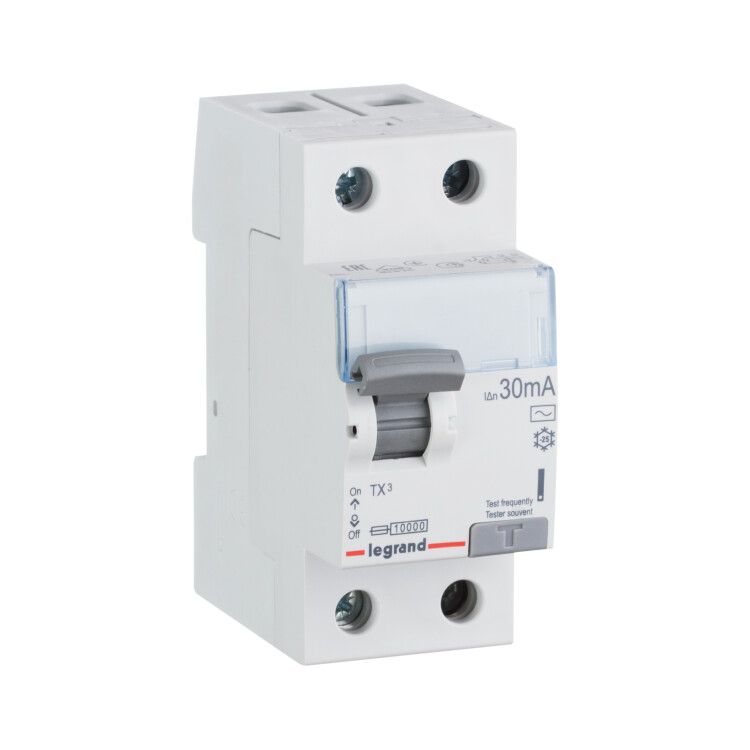

Выключатель дифференциального тока (УЗО) 2 полюса 40А 300мА тип AC TX3 от Legrand обеспечивает защиту от поражения электрическим током и возгорания из-за утечек тока в бытовых сетях. Артикул 403039 - надёжное решение для групповых цепей освещения, розеток и оборудования на 230 В.

Назначение и область применения

УЗО 403039 защищает людей от поражения электрическим током при контакте с повреждённой изоляцией и предотвращает возгорание проводки из-за утечек тока. Подходит для установки в распределительных щитках жилых домов, квартир, офисов и других объектов с бытовой нагрузкой. Применяется в цепях с переменным током 50 Гц, где требуется защита от утечек до 300 мА - например, для группы розеток, стиральных машин, бойлеров или освещения в ванных комнатах.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до 40 ампер без перегрева.
• Дифференциальный ток срабатывания: 300 мА - отключается при утечке тока свыше 0,3 ампера.
• Напряжение сети: 230 В переменного тока, частота 50 Гц.
• Количество полюсов: 2 - контролирует фазу и ноль одновременно.
• Тип чувствительности: AC - реагирует только на синусоидальные переменные утечки (наиболее распространённый тип в быту).
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Изоляционное напряжение: 250 В - гарантирует безопасную работу при колебаниях напряжения.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от грозы).
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита.
• Рабочий диапазон температур: от -25C до +60C - подходит для установки в неотапливаемых помещениях (чердачные щиты, подвалы).
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью.
• Глубина монтажа: 44 мм - компактный корпус, не требует глубоких ниш.
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке (17,5 мм каждый).
• Подключение проводов: 0,75–50 мм2 - совместим с медными проводами от тонких до мощных (до 35 мм2 - оптимально для бытовых цепей).
• Срок гарантии: 24 месяца.

Совместимость и монтаж

Выключатель дифференциального тока TX3 легко монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы расположены сверху и снизу - позволяют подводить провода с обоих сторон. Для соединения используйте только медные провода с зачищенными концами. Надёжное зажатие обеспечивается винтовыми клеммами - затягивать следует усилием, соответствующим рекомендациям производителя (не переусердствовать!). Устройство имеет механическую блокировку: после срабатывания рычаг остаётся в положении “выкл”, что исключает случайное включение без ручного сброса. Совместим с автоматическими выключателями Legrand и другими брендами, установленными на одной DIN-рейке.

Безопасность и стандарты

Выключатель дифференциального тока 403039 соответствует международным нормам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947 (для промышленного оборудования). Соответствие этим стандартам гарантирует точность срабатывания, долговечность и безопасность при аварийных ситуациях. Блокировка предотвращает самопроизвольное включение после срабатывания - важное условие безопасности согласно требованиям ПУЭ.

Преимущества

• Механическая блокировка - видимый сигнал срабатывания и предотвращение неконтролируемого включения.
• Широкий диапазон сечения проводов - позволяет использовать один и тот же УЗО для различных участков сети, от слаботочных до силовых цепей.
• Устойчивость к импульсным перенапряжениям (4 кВ) - снижает риск выхода из строя при грозовых разрядах.
• Компактный размер (2 модуля) - экономит место в щите, особенно важно при ограниченном пространстве.
• Совместимость с системами заземления TN-S и TN-C-S - работает эффективно даже при наличии PEN-проводника.

Ограничения применения

• Не предназначен для защиты от постоянного тока - нельзя использовать в цепях с выпрямителем, солнечными панелями или DC-системами.
• Тип AC - не реагирует на пульсирующий постоянный ток (например, от современных ЭПРА, LED-драйверов); для таких нагрузок нужен тип A или B.
• IP20 - запрещена установка вне закрытого щита, в сырых местах (бани, уличные шкафы) или там, где возможен контакт с водой.
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий. Обязательно сочетать с автоматом на 40 А.
• Не рекомендуется для цепей с высоким уровнем естественной утечки (например, старые проводки с плохой изоляцией) - будет ложное срабатывание.

Примеры использования

• Защита всей группы розеток в кухне и ванной комнате (одним УЗО на 300 мА).
• Обеспечение безопасности для стиральной машины, бойлера, духового шкафа - когда оборудование подключено через одну линию.
• Групповая защита освещения в подъезде или на чердаке, где есть риск повреждения изоляции.
• Установка в качестве второго уровня защиты после основного УЗО 30 мА - для повышения селективности в многоступенчатой системе.

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток (40 А) был равен или выше тока автомата перед ним - иначе он не сможет работать должным образом.
• При подключении соблюдайте полярность: вход - сверху, выход - снизу. Хотя УЗО не зависит от направления тока, так удобнее для обслуживания.
• Проверяйте работоспособность кнопкой “T” (Test) хотя бы раз в месяц - она моделирует утечку и проверяет механизм отключения.
• Если УЗО часто срабатывает - проверьте изоляцию подключённых приборов, особенно влажных (стиральная машина, бойлер).
• Для новых установок используйте провода сечением 4–6 мм2 - этого достаточно для 40 А при обычной длине трассы до 30 метров.
• Не устанавливайте более одного УЗО на одну линию без координации - это может вызвать ложные срабатывания из-за суммарной утечки.
