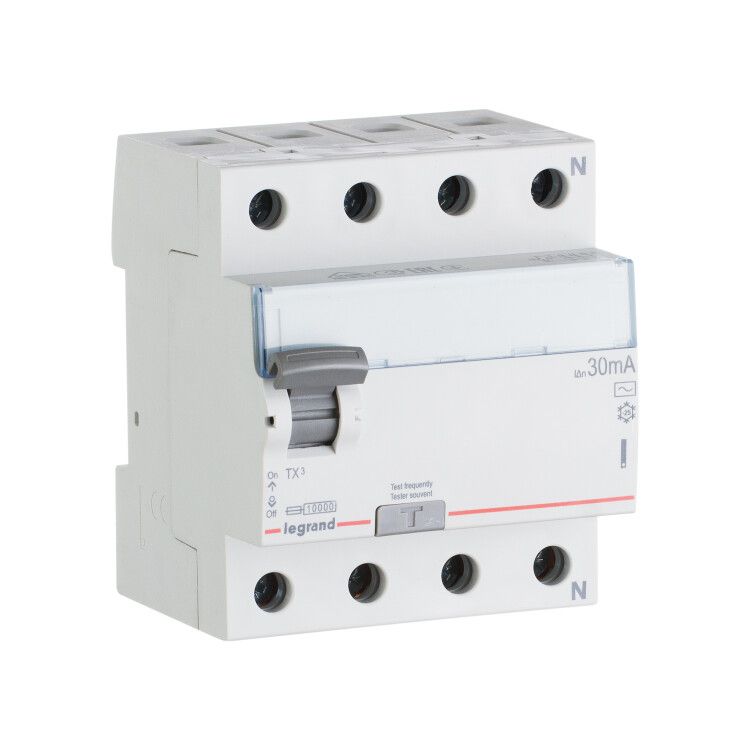

Выключатель дифференциальный (УЗО) TX3 4п 40А 300мА тип AC | 403043 Legrand

Выключатель дифференциального тока (УЗО) 4-полюсный 40A 300mA тип AC TX3 от Legrand обеспечивает защиту от поражения электрическим током и возгорания при утечках тока в сетях переменного тока. Устройство предназначено для установки на DIN-рейку в распределительных щитах жилых и общественных зданий, соответствует требованиям международных стандартов и совместимо с компонентами серии TX3.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4-полюсный 40A 300mA тип AC TX3 защищает людей от поражения электрическим током и предотвращает возгорание проводки при утечках тока в цепях переменного тока. Его применяют в бытовых и коммерческих электроустановках, где требуется защита многожильных цепей - например, для групповой защиты кухонной зоны, ванных комнат, систем кондиционирования или оборудования с высокой нагрузкой. Подходит для установки в щитах частных домов, офисов, торговых центров и производственных помещений.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 8–9 кВт при 230 В (например, несколько мощных приборов одновременно).
• Дифференциальный ток срабатывания: 300 мА - чувствителен к утечкам выше этого значения, что снижает риск ложных срабатываний при малых токах, но сохраняет безопасность при аварийных ситуациях.
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, исключает работу при повреждении одного из проводников.
• Род тока: переменный (AC) - работает только с синусоидальным током утечки, не реагирует на постоянный или импульсный.
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В.
• Отключающая способность: 10 кА - выдерживает кратковременные перегрузки и короткие замыкания до этой величины.
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутренних элементов даже при колебаниях сети.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм шириной) на рейке.
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа для свободного доступа к клеммам.
• Подключение проводов: 0,75 – 50 мм2 - поддерживает медные провода от тонких до массивных, включая многожильные и одножильные.
• Рабочая температура: -25…+60 C - допускает эксплуатацию в неотапливаемых помещениях, на балконах, в подвалах и на улице (при условии герметичного корпуса).
• Степень защиты IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и влаги; требует установки в закрытом щите.
• Климатическое исполнение УХЛ4 - предназначен для работы в условиях умеренного и холодного климата с повышенной влажностью.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.
• Гарантия: 24 месяца - подтверждает качество сборки и материалов.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4-полюсный 40A 300mA тип AC TX3 монтируется на стандартную DIN-рейку типа C (35 мм). Все клеммы расположены сверху и снизу, позволяют подключить провода с обоих сторон. Клеммы затягиваются отверткой - рекомендуется использовать крестовую с плоским наконечником. Для правильного подключения важно соблюдать полярность: входные провода - сверху, выходные - снизу. Устройство имеет функцию блокировки: после срабатывания рычаг остаётся в положении “выкл”, что предотвращает случайное включение без проверки причины отключения. Совместим со всеми автоматическими выключателями серии TX3 и другими продуктами Legrand Euro, обеспечивающими единый стиль и механическую совместимость.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4-полюсный 40A 300mA тип AC TX3 соответствует нормам МЭК 60898-1 (для бытовых применений) и МЭК 60947 (для промышленных систем). Соответствие этим стандартам гарантирует точность срабатывания, долговечность и отказоустойчивость. Наличие устройства блокировки соответствует современным требованиям безопасности - пользователь не сможет включить прибор, пока не будет устранена причина утечки. Применение в бытовых объектах согласуется с ПУЭ (Правила устройства электроустановок) РФ, особенно при защите групп розеток и ванных комнат.

Преимущества

• Четырёхполюсная конструкция обеспечивает полную защиту всех проводников, включая нулевой - важное преимущество для трёхфазных систем с общим нулём.
• Функция блокировки после срабатывания снижает риск повторного включения при неустранённой неисправности.
• Широкий диапазон сечения проводов (0,75–50 мм2) позволяет использовать один и тот же УЗО для различных нагрузок - от освещения до двигателей.
• Устойчивость к импульсным перенапряжениям (4 кВ) делает устройство надёжным в районах с нестабильной сетью или частыми грозами.
• Совместимость с серией TX3 упрощает проектирование и обслуживание - все компоненты имеют одинаковый форм-фактор и цветовое оформление.

Ограничения применения

• Не подходит для цепей с постоянным током утечки (DC) - не сработает при использовании с инвертерами, солнечными панелями или источниками бесперебойного питания (ИБП) с выпрямителями.
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне закрытого щита, в сырых местах без дополнительной защиты.
• Только для переменного тока (AC) - не используется в системах с высокочастотными помехами или импульсными нагрузками без фильтров.
• 300 мА - недостаточно для защиты человека от поражения в ванных комнатах или детских зонах; для этих целей нужен УЗО на 30 мА.
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий; необходимо сочетать с автоматом на 40 А.

Примеры использования

• Защита всей группы розеток на кухне, где работают микроволновая печь, кофе-машина и духовой шкаф.
• Общая защита трёхфазного ввода в многоэтажном доме перед распределением по этажам.
• Щит в производственной мастерской с оборудованием на 380 В - станки, насосы, компрессоры.
• Распределительный щит в торговом центре, где есть кондиционеры, освещение и системы сигнализации.

Практические советы

• Выбирая УЗО, всегда проверяйте, что номинальный ток (40 А) соответствует нагрузке вашей цепи - не используйте его для защиты линий с током более 40 А.
• При монтаже на DIN-рейку убедитесь, что глубина шкафа минимум 50 мм - это позволит легко достать клеммы и не деформировать провода.
• Проверьте сечение проводов перед подключением: слишком толстые (более 50 мм2) не войдут в клемму, слишком тонкие (менее 0,75 мм2) могут плохо зажаться.
• После установки обязательно протестируйте УЗО кнопкой “T” - оно должно отключиться сразу. Повторяйте тест раз в месяц.
• Если вам нужна защита от поражения током в ванной - установите дополнительно УЗО на 30 мА для конкретной группы розеток.
• Не заменяйте этот УЗО на двухполюсный - четырёхполюсный необходим там, где ноль разъединяется (трёхфазные системы с общим нулём).
