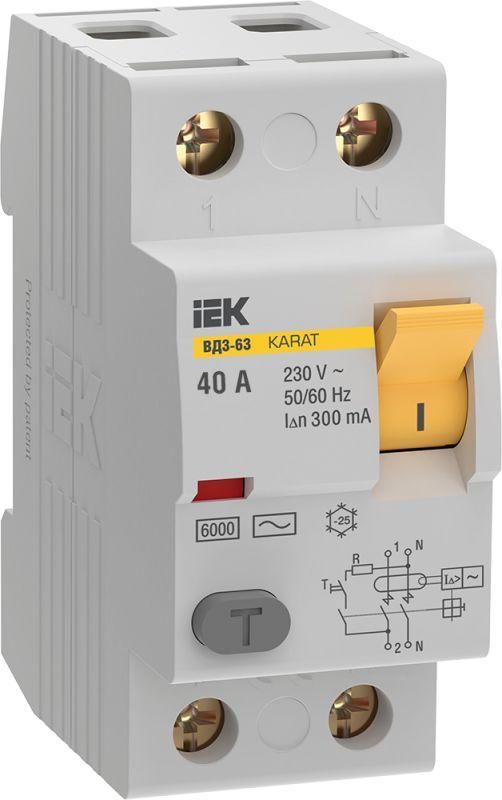

Выключатель дифференциальный (УЗО) ВД3-63 2P 40А 300мА 6кА тип АС KARAT | MDV20-2-040-300 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей и оборудования от поражения электрическим током при утечке тока. Монтируется на DIN-рейку, рассчитан на работу в бытовых и промышленных сетях, имеет номинальный ток 40 А и чувствительность 300 мА. Артикул mdv20-2-040-300.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает от поражения электрическим током при утечке тока через изоляцию - например, при повреждении провода, пробое корпуса оборудования или контакте человека с токоведущими частями. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Применяется в однофазных и трёхфазных сетях с напряжением до 400 В, частотой 50–60 Гц. Подходит для установки в жилых домах, офисах, производственных помещениях, на стройплощадках и в щитах ввода-распределения.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 300 мА (0,3 А) - порог срабатывания, при котором УЗО отключает питание; подходит для защиты групповых линий, а не отдельных приборов;
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки (стандартный для бытовых и промышленных сетей);
• Количество полюсов: 2 - защищает одну фазу и ноль одновременно;
• Отключающая способность при КЗ: 6 кА - не функция УЗО, а предельная прочность контактов при аварии (не обеспечивает защиту от КЗ!);
• Напряжение изоляции: 415 В - гарантирует безопасную работу при колебаниях напряжения в сети;
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды - требует установки внутри закрытого щита;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Подключение кабелей: до 50 мм2 - позволяет использовать мощные медные провода;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Рабочая температура: от –25C до +45C - можно устанавливать в неотапливаемых щитах;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Тип: электромеханический - работает без внешнего питания, надёжнее электронных аналогов;
• Способ монтажа: на DIN-рейку - стандартный для современных щитов.

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхней и нижней части устройства - вход снизу, выход сверху (по стандарту). Обязательно подключать фазу и ноль - отключение происходит только при утечке между этими проводниками. УЗО не заменяет автоматический выключатель - его необходимо устанавливать последовательно с аппаратом защиты от перегрузок и КЗ (например, с АВ 40 А). Совместим с любыми щитами, соответствующими нормам IEC 60439. Номинальное сечение кабеля до 50 мм2 позволяет применять его даже в промышленных системах с высокой нагрузкой.

Безопасность и стандарты

Выключатель дифференциального тока ВД3-63 соответствует требованиям ГОСТ Р 51326.1 и IEC 61008-1. Электромеханическая конструкция обеспечивает работоспособность даже при отсутствии напряжения в сети - важное преимущество при авариях. Серия KARAT прошла сертификацию в ЕАЭС, что подтверждает соответствие безопасности для рынка РФ и Беларуси. Установка в щитах с минимальной степенью защиты IP30 обязательна - сам УЗО имеет IP20 и не защищён от влаги и пыли.

Преимущества

• Электромеханический принцип работы - не зависит от наличия напряжения в сети, надёжнее электронных УЗО;
• Высокая отключающая способность (6 кА) - сохраняет целостность контактов при аварийных режимах;
• Широкий диапазон рабочих температур - подходит для холодных помещений и неотапливаемых щитов;
• Поддержка больших сечений кабелей (до 50 мм2) - удобен для промышленных и многоквартирных объектов;
• Серия KARAT - проверенная линейка от IEK с длительным сроком службы (15 лет).

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем;
• Тип AC - не реагирует на импульсные или постоянные токи утечки (например, от ИБП, светодиодных драйверов, компьютеров) - для таких случаев нужен тип A или B;
• IP20 - нельзя устанавливать вне щита, в сырых местах, на улице или в открытых условиях;
• Не рекомендован для защиты одного прибора - лучше использовать с током утечки 30 мА; 300 мА применяют для групповой защиты нескольких потребителей;
• Не подходит для цепей с постоянным током - только переменный ток 50/60 Гц.

Примеры использования

• Защита группы розеток в кухне или ванной комнате (при наличии автомата 40 А перед УЗО);
• Групповая защита освещения и розеток в административном здании;
• Щит ввода на производстве для защиты линий станков, насосов, конвейеров;
• Временные щиты на стройплощадках - особенно где есть риск повреждения кабелей;
• Объекты с повышенной опасностью: бассейны, парикмахерские, медицинские пункты (если требуется защита всей группы, а не отдельного прибора).

Практические советы

• Перед установкой проверьте, что УЗО установлен после автомата - так он будет защищён от токов КЗ;
• При использовании в щите с несколькими УЗО - используйте координацию по времени (селективность), чтобы избежать ложных отключений;
• Не подключайте нулевой провод от другого УЗО - это вызовет ложное срабатывание;
• Проверяйте тест-кнопку каждый месяц - она имитирует утечку тока и подтверждает исправность;
• Если в цепи есть оборудование с электронными преобразователями (ИБП, ЧРП, LED-драйверы) - рассмотрите переход на УЗО типа A или B;
• При монтаже в старых щитах - убедитесь, что DIN-рейка плотно закреплена, а кабели затянуты с усилием, указанным в инструкции (обычно 0,8–1,0 Нм).
