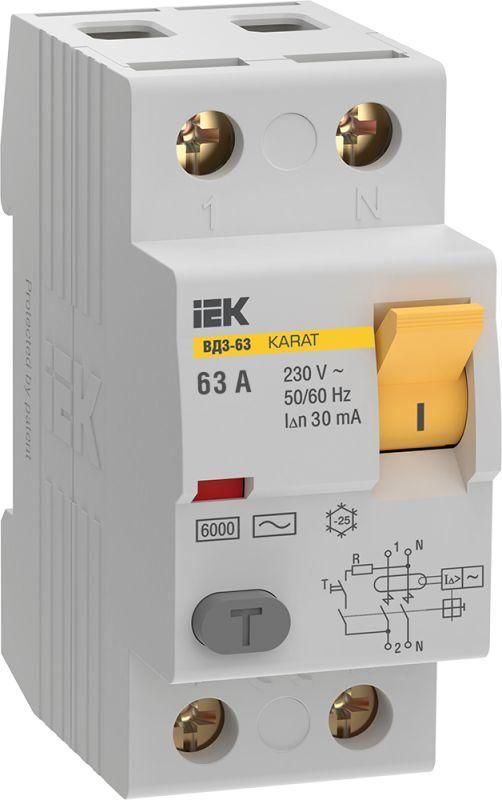

Выключатель дифференциальный (УЗО) ВД3-63 2P 63А 30мА 6кА тип АС KARAT | MDV20-2-063-030 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 63А 30мА 6кА тип AC от IEK (ИЭК), артикул mdv20-2-063-030, обеспечивает защиту человека от поражения электрическим током за счет быстрого отключения питания при утечке тока. Устройство применяется в паре с автоматическим выключателем и монтируется на DIN-рейку в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 63А 30мА 6кА тип AC предназначен исключительно для защиты людей от поражения электрическим током при утечке тока через изоляцию или при контакте с токоведущими частями. Он не защищает от перегрузок и коротких замыканий - эти задачи решаются совместно установленными автоматическими выключателями. Применяется в однофазных сетях 230 В и трехфазных до 400 В, частотой 50–60 Гц. Подходит для установки в жилых домах, офисах, торговых центрах, на стройплощадках и в распределительных щитах с защитой не ниже IP30.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальный ток утечки: 30 мА - чувствительность к утечке; при достижении этого значения УЗО отключится за время менее 0,3 секунды;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от пробоя изоляции или прикосновения к фазе);
• Отключающая способность: 6 кА - способность выдерживать кратковременный ток КЗ при работе в связке с автоматом, сам УЗО не отключает КЗ;
• Напряжение изоляции: 415 В - гарантирует безопасную работу в сетях до 400 В;
• Количество полюсов: 2 - защищает один фазный и один нулевой проводник одновременно;
• Ширина модуля: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый);
• Подключение кабелей: до 50 мм2 - позволяет использовать мощные медные провода;
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочий диапазон температур: –25…+45 C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и правильной сборке щита;
• Частота: 50/60 Гц - работает в сетях России, Европы и других стран с этими стандартами;
• Тип исполнения: электромеханический - не зависит от внешнего питания, работает даже при отсутствии напряжения в сети;
• Способ монтажа: на DIN-рейку - стандартный метод для всех современных щитов.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 63А 30мА 6кА тип AC монтируется на DIN-рейку в любом распределительном щите. Для работы требуется обязательное сочетание с автоматическим выключателем на 63 А или меньший - он будет защищать от перегрузок и КЗ. Подключается по схеме: входные провода - с верха, выходные - снизу. Нельзя менять местами фазу и ноль. Минимальное сечение кабеля - 1,5 мм2, максимальное - 50 мм2. Обязательно проверьте соответствие зажимов и плотность затяжки болтов - слабый контакт вызывает нагрев. Установка возможна только в щитах с классом защиты IP30 и выше.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61008-1. Электромеханическая конструкция обеспечивает надежное срабатывание даже при аварийном снижении напряжения. Серия KARAT прошла сертификацию в системе ГОСТ Р и имеет знак соответствия. Устройство не содержит электронных элементов, что делает его отказоустойчивым в условиях скачков напряжения и помех.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надежнее электронных аналогов;
• Высокая отключающая способность (6 кА) - совместим с мощными автоматами в промышленных щитах;
• Гарантированный срок службы 15 лет - долговечность при правильной эксплуатации;
• Универсальная ширина 2 М - легко помещается в большинстве стандартных щитов;
• Поддержка больших сечений кабелей (до 50 мм2) - удобно для вводных групп и мощных потребителей;
• Совместимость с любыми автоматами серии KARAT и другими производителями при соблюдении токовой согласованности.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель;
• Реагирует только на переменный ток утечки (тип AC) - не сработает на постоянный ток утечки (например, от импульсных БП или светодиодных светильников);
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без корпуса защиты;
• Не рекомендован для цепей с высоким уровнем естественной утечки (например, старые проводки с износом изоляции - будут ложные срабатывания);
• Не подходит для сетей с частотой отличной от 50/60 Гц - например, в некоторых авиационных или специализированных системах.

Примеры использования

• Защита розеточных групп в квартире - особенно в ванной, кухне, бассейне;
• Вводный УЗО в щите многоквартирного дома перед группой автоматов;
• Щит на стройплощадке для временного электрооборудования;
• Оборудование мастерских, цехов с металлообработкой, где есть риск прикосновения к станкам;
• Системы освещения в подвалах и гаражах, где возможно повреждение кабелей.

Практические советы

• Перед первым запуском всегда нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность;
• Не используйте УЗО без автомата - это опасно и противоречит ПУЭ;
• Выбирайте автомат с током срабатывания ≤ 63 А - лучше 40 А или 32 А для розеток, чтобы не перегружать УЗО;
• При установке в щит с несколькими УЗО - используйте селективные (S-типа) или последовательную координацию, чтобы избежать массового отключения;
• Если УЗО часто срабатывает - проверьте изоляцию проводов, наличие конденсаторов в нагрузке, или замените на тип A (если есть постоянная утечка);
• При замене - сохраняйте цвета проводов: фаза - коричневая, ноль - синяя, заземление - желто-зеленая.
