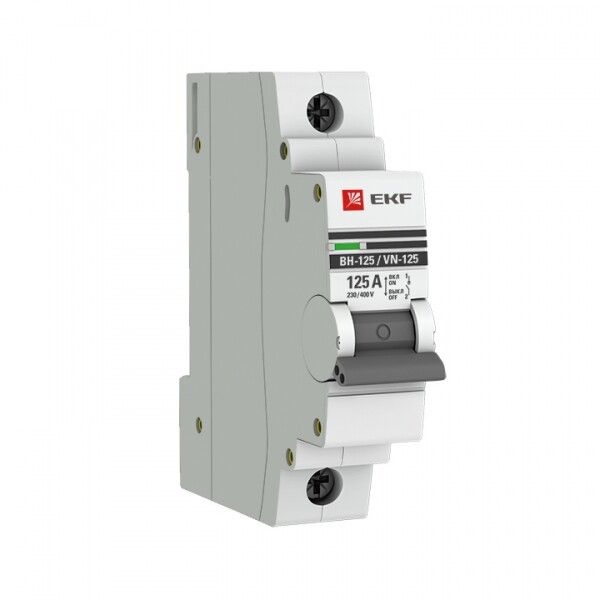

Выключатель нагрузки модульный ВН-125, 1P 125А EKF PROxima | SL125-1-125-pro

Выключатель нагрузки модульный 1 полюс 125 А ВН-125 от EKF серии PROxima предназначен для безопасного коммутирования нагрузки в распределительных щитах. Этот выключатель обеспечивает ручное отключение цепи при рабочих токах до 125 А и рассчитан на частые операции включения-выключения, что делает его идеальным решением для промышленных и коммерческих объектов.

Назначение и область применения

Выключатель нагрузки ВН-125 используется для ручного отключения и включения электрических цепей при рабочих токах до 125 А. Он не предназначен для защиты от коротких замыканий - эту функцию выполняют автоматические выключатели. Применяется в качестве главного рубильника перед группой потребителей, для обслуживания оборудования, конвейеров, нагревательных установок, систем вентиляции и других устройств с высокой пусковой нагрузкой.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 1
• Отключающая способность при коротком замыкании: 10 кА
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 41 мм
• Максимальное сечение кабеля: 35 мм2 (винтовые зажимы)
• Тип подключения: винтовой
• Тип управления: рычажный переключатель
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, умеренно влажный климат)
• Серия: EKF PROxima
• Соответствие стандартам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)
• Цвет корпуса: светло-серый

Совместимость и монтаж

Выключатель нагрузки ВН-125 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём фиксации двумя защёлками - одна снизу, другая сверху - что исключает случайное выпадение даже при вибрациях. Для подключения используйте провода сечением до 35 мм2. Винтовые зажимы имеют насечки и выполнены из посеребренной меди, что снижает риск нагрева и окисления. Обязательно затягивайте винты моментом, соответствующим рекомендациям производителя - переусердствовать нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Выключатель нагрузки ВН-125 серий EKF PROxima соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту IEC 60947-3. Корпус выполнен из самозатухающего материала, не поддерживающего горение. Наличие прозрачной вставки позволяет визуально определить положение контактов без вскрытия корпуса - это повышает безопасность при проверках. Конструкция с шестью заклёпками увеличивает механическую прочность, предотвращая деформацию при многократных операциях.

Преимущества

• Контакты из бескислородной меди обеспечивают минимальное переходное сопротивление и долгий срок службы.
• Автоматическая доводка рычага гарантирует точное положение контактов при каждом включении.
• Двухпозиционная фиксация на DIN-рейке исключает смещение при вибрациях.
• Профилированные углубления на корпусе улучшают теплоотвод, снижают риск перегрева при длительной работе на пределе.
• Зажимы с анодированной стальной рамкой и насечками надёжно удерживают провода, в том числе многожильные.
• Литая лицевая панель и прозрачная вставка позволяют контролировать состояние без демонтажа.

Ограничения применения

• Не применяется как средство защиты от короткого замыкания - обязательно использовать в паре с автоматическим выключателем.
• IP20 не допускает использование во влажных помещениях, на улице или в местах с повышенным уровнем пыли.
• Не предназначен для работы с постоянным током (DC) - только для переменного тока 230 В.
• Максимальная мощность лампы указана как справочная - не следует подключать осветительные устройства выше 230 Вт, так как это может вызвать дуговое замыкание при отключении.

Примеры использования

• Главный выключатель перед группой тепловых аппаратов на производстве.
• Ручное отключение питания конвейерной линии для техобслуживания.
• Изоляция участка сети при ремонте в распределительном щите.
• Подключение крупногабаритных нагревателей, компрессоров, насосов.

Практические советы

• Выбирая выключатель нагрузки ВН-125, убедитесь, что ваша сеть имеет номинальное напряжение 230 В AC - он не работает при 380 В или DC.
• При использовании многожильных проводов запрещено оголять слишком длинные концы - они должны плотно входить в зажим без выступа.
• Проверьте посадочный диаметр DIN-рейки - он должен быть 35 мм, иначе выключатель не зафиксируется.
• При монтаже в щитах с ограниченным пространством учтите глубину 41 мм - не забудьте оставить место для кабельных каналов и других элементов.
• Для частого использования (более 10 раз в день) рекомендуется периодически проверять затяжку винтов - особенно после первых 50–100 циклов.
• Выключатель ВН-125 совместим с другими изделиями серии PROxima - можно собирать унифицированные щиты с автоматами, УЗО и реле этой же серии.
