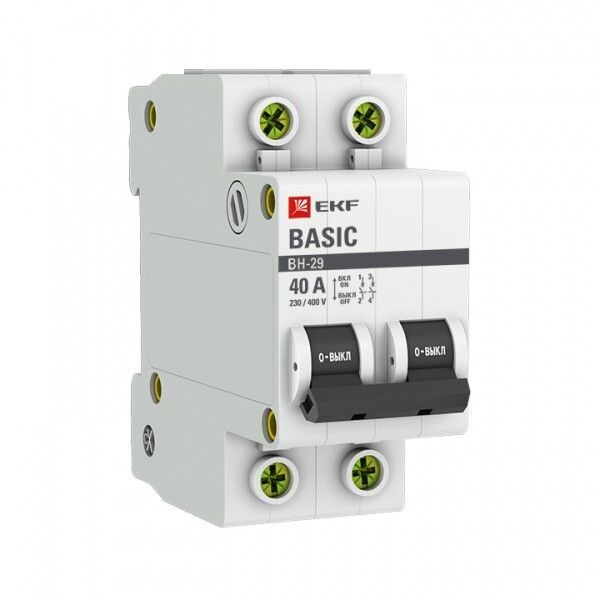

Выключатель нагрузки модульный ВН-29 2P 40А EKF Basic | SL29-2-40-bas

Выключатель нагрузки модульный 2 полюса 40 А ВН-29 от EKF Basic предназначен для безопасного коммутации электрических цепей переменного тока в распределительных щитах. Этот выключатель обеспечивает ручное отключение нагрузки и применяется там, где требуется надежная и простая защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель нагрузки модульный 2 полюса 40 А ВН-29 используется для ручного включения и отключения электрических цепей с током до 40 А. Он не защищает от сверхтоков - для этого требуются автоматические выключатели. Его задача - обеспечить удобное и видимое отключение участка сети для обслуживания, ремонта или аварийной ситуации. Подходит для установки в щитах жилых домов, офисов, промышленных объектах и на оборудовании с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 40 А - максимальный длительно допустимый ток при нормальной работе
• Напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях 380–400 В
• Количество полюсов: 2 - отключает два фазных провода одновременно
• Отключающая способность: 2 кА - способен безопасно разорвать цепь при КЗ до 2000 А
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Количество модулей: 2 - занимает 2 стандартных модуля (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать толстые медные провода
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Глубина монтажа: 50 мм - необходимый зазор за щитом для правильной установки
• Количество НО контактов: 1 - один вспомогательный контакт для сигнализации состояния (включен/выключен)
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международным требованиям к выключателям нагрузки

Совместимость и монтаж

Выключатель нагрузки модульный 2 полюса 40 А ВН-29 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используйте кабель сечением до 35 мм2. Обязательно соблюдайте полярность: входные и выходные клеммы помечены. После монтажа проверьте плотность фиксации и свободное движение рукоятки. Убедитесь, что глубина монтажа (50 мм) не препятствует закрыванию крышки щита.

Безопасность и стандарты

Выключатель нагрузки ВН-29 соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3, что гарантирует его соответствие требованиям безопасности при эксплуатации в электроустановках. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от внешних воздействий - устройство устанавливается исключительно внутри закрытых щитов. Отключающая способность 2 кА достаточна для большинства бытовых и промышленных систем, но недостаточна для крупных распределительных пунктов с высокими токами КЗ.

Преимущества

• Простая и наглядная механическая рукоятка - легко определить состояние (вкл/выкл) даже издалека
• Надёжное механическое отключение - не зависит от электроники, работает при любых условиях
• Встроенный вспомогательный контакт (НО) - можно использовать для сигнализации или управления другими устройствами
• Совместимость с сериями EKF Basic - легко интегрируется в комплектацию щитов других элементов этой же серии
• Изготовлен из самозатухающего пластика - повышена пожаробезопасность

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или КЗ самостоятельно
• Не предназначен для частого включения/отключения - рекомендуется не более 1000 циклов в год
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с пылью без дополнительной защиты
• Подходит только для переменного тока - не работает в цепях постоянного тока
• Максимальная мощность лампы 400 Вт - не следует применять для управления освещением выше этого значения

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Ручное управление питанием конвейера в цехе
• Отдельный выключатель для группы розеток в мастерской
• Коммутирование тепловых насосов или воздушных завес
• Сигнализация состояния через вспомогательный контакт в системе контроля

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна ручная коммутация, а не автоматическая защита - для защиты от перегрузок используйте автоматический выключатель перед ним
• При сборке щита учтите, что ВН-29 занимает 2 модуля - планируйте место заранее
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые корпуса
• Если вам нужна защита от бросков напряжения или импульсных перенапряжений - добавьте в цепь Surge Protection Device (SPD)
• Для сложных систем с удалённым управлением используйте вспомогательный контакт (НО) для подключения к контроллеру
• Проверяйте целостность контактов и плавность хода рукоятки каждые 6–12 месяцев при активном использовании
