Выключатель нагрузки модульный ВН-29 3P 16А EKF Basic | SL29-3-16-bas

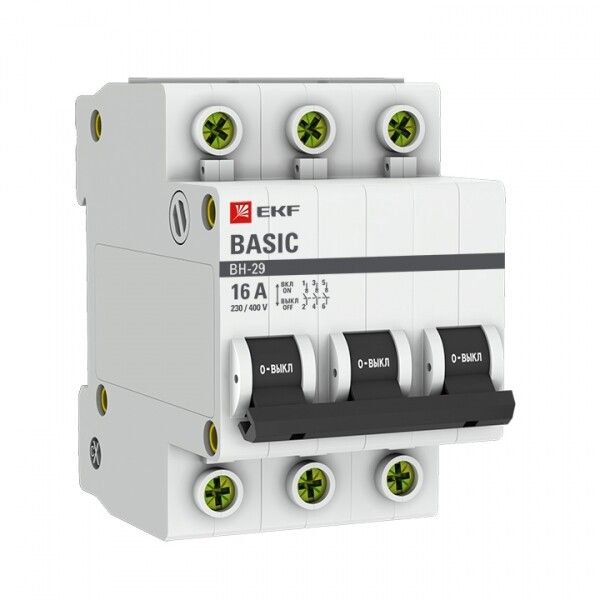

Выключатель нагрузки модульный 3 полюса 16 А ВН-29 от бренда EKF из серии Basic предназначен для безопасного коммутации трёхфазных цепей переменного тока в распределительных щитах. Этот выключатель нагрузки обеспечивает ручное управление питанием оборудования без автоматической защиты от КЗ - идеально подходит для частых включений и отключений в условиях постоянной эксплуатации.

Назначение и область применения

Выключатель нагрузки модульный 3 полюса 16 А ВН-29 используется для ручного включения и отключения трёхфазных электрических цепей. Он применяется там, где требуется надёжное механическое отключение питания без функции автоматического срабатывания при перегрузках или коротких замыканиях. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием на объектах с предварительно установленной защитой (например, автоматическими выключателями или предохранителями).

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальный ток: 16 А
• Количество полюсов: 3
• Отключающая способность при коротком замыкании: 2 кА
• Модульная ширина: 3 М (стандарт DIN)
• Максимальное сечение кабеля: до 35 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Способ монтажа: на DIN-рейку шириной 35 мм
• Глубина монтажа: 50 мм
• Исполнение рукоятки: стационарная - фиксируется в положении ON/OFF, не имеет механизма автоповорота
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −40 C до +40 C и относительной влажностью до 90 %
• Количество нормально открытых (НО) контактов: 1 - служит для сигнализации состояния выключателя
• Количество переключающих контактов: 0 - не содержит вспомогательных контактных групп для управления другими устройствами
• Серия: Basic - базовая серия EKF для экономичного решения без лишних функций
• Цвет корпуса: светло-серый
• Нормативный документ: ГОСТ Р 50030.3-2012 (соответствует МЭК 60947.3-2008)

Совместимость и монтаж

Выключатель нагрузки модульный 3 полюса 16 А ВН-29 совместим со всеми стандартными DIN-рейками типа C35. Для установки достаточно зафиксировать изделие на рейке зажимным механизмом - никаких дополнительных креплений не требуются. Обеспечьте свободное пространство глубиной минимум 50 мм внутри шита для комфортного открывания крышки и обслуживания. Подключайте провода сечением до 35 мм2 - используйте наконечники при работе с многожильными жилами для лучшего контакта. Отдельный сигнал через НО-контакт можно использовать для контроля состояния (ON/OFF) в системах автоматизации.

Безопасность и стандарты

Выключатель нагрузки соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту IEC 60947-3. Это гарантирует соответствие безопасности при эксплуатации в сетях до 400 В AC. Однако важно помнить: этот аппарат не является защитным устройством - он не отключает цепь при перегрузке или коротком замыкании. Его задача - лишь ручное отключение под нагрузкой. Поэтому обязательно сочетайте его с автоматическим выключателем или предохранителем в одной цепи.

Преимущества

• Простая и проверенная конструкция - долгий срок службы даже при частых операциях включения/выключения
• Чёткая фиксация положений ON/OFF - исключает случайное перемещение рычага
• Поддержка больших сечений кабелей (до 35 мм2) - позволяет применять без переходников
• Работает в широком диапазоне температур - подходит для холодных помещений и неотапливаемых площадок
• Функция сигнализации через НО-контакт - удобна для интеграции в системы учёта и контроля

Ограничения применения

• Не предназначен для работы при коротких замыканиях - всегда нужна внешняя защита (автоматический выключатель)
• IP20 - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты
• Отсутствие переключающих контактов - невозможно использовать для управления другими цепями через вспомогательную сигнализацию
• Стационарная рукоятка - не предусматривает возможность блокировки или удаленного управления
• Не рекомендован для частого включения двигателей высокой инертности - возможен ударный ток выше 16 А

Примеры использования

• Отключение трёхфазного насоса в системе водоснабжения перед сервисным обслуживанием
• Ручное отключение тепловентиляторов на производстве
• Коммутирование группы светодиодных светильников в административном здании
• Обесточивание станка перед заменой режущего инструмента
• Интеграция в щитовые комплекты с автоматами - как основной рубильник для быстрого отключения всей секции

Практические советы

• Выбираете выключатель нагрузки модульный 3 полюса 16 А ВН-29? Убедитесь, что ваша система уже защищена автоматическим выключателем - этот аппарат сам не спасёт от перегрузки!
• Проверяйте посадочные габариты: глубина 50 мм должна учитывать расположение других модулей рядом - особенно если используются устройства с большими радиаторами
• Для многожильных проводов используйте наконечники типа ШТИ - они обеспечивают плотный контакт и снижают риск нагрева
• Сигнальный НО-контакт можно подключить к контроллеру PLC или индикационной лампе - так будет видно состояние выключателя без вскрытия шита
• Не путайте с автоматическим выключателем: ВН-29 не имеет теплового или электромагнитного расцепления - это просто качественный рубильник в формате модуля
