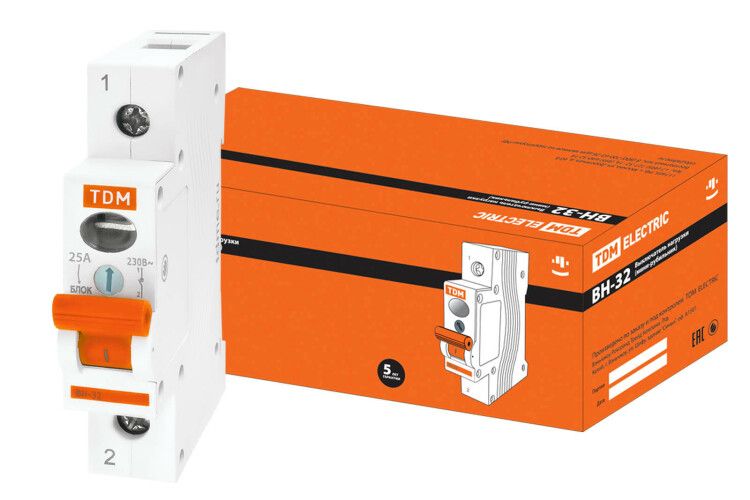

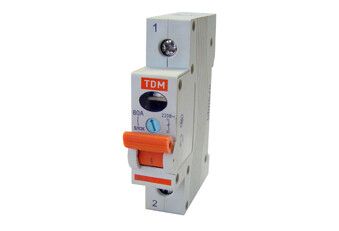

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1P 25A | SQ0211-0003 TDM

Выключатель нагрузки модульный ВН-32 1P 25A от TDM ELECTRIC - это компактный аппарат для ручного коммутирования однополюсной электрической цепи с видимым разрывом, предназначенный для частого включения и отключения нагрузки в распределительных щитах жилых и общественных зданий.

Назначение и область применения

Выключатель нагрузки ВН-32 1P 25A используется для безопасного отключения электрической цепи вручную. Он применяется там, где требуется визуальное подтверждение разрыва цепи - например, перед обслуживанием оборудования или при аварийных ситуациях. Подходит для установки в этажных и квартирных щитках, распределительных пунктах, системах освещения и слаботочных сетях с нагрузкой до 25 А.

Технические характеристики

• Тип: Однополюсный (1P)
• Номинальный ток: 25 А
• Материал корпуса: Самозагасающий пластик (не поддерживает горение)
• Количество полюсов: 1
• Клеммы: Промаркированные, для надёжного подключения проводов
• Способ подключения: Возможна подача питания как сверху, так и снизу - без потери функциональности
• Фиксация на DIN-рейке: Защёлка с механической фиксацией

Совместимость и монтаж

Выключатель нагрузки ВН-32 1P 25A совместим со стандартными DIN-рейками шириной 35 мм, используемыми в большинстве современных распределительных щитов. Крепление осуществляется за счёт защёлки - достаточно вставить устройство в рейку и нажать до характерного щелчка. Для демонтажа достаточно оттянуть фиксатор и вытащить прибор. Оба варианта подключения (верхнее/нижнее) позволяют гибко организовать проводку без изменения схемы сборки щита.

Безопасность и стандарты

Конструкция обеспечивает видимый разрыв цепи - при переводе рычага в положение «выкл» контакты полностью отделены, что соответствует требованиям безопасности при проведении ремонтных работ. Корпус выполнен из самозагасающего пластика, снижающего риск распространения пламени при перегреве или коротком замыкании. Соответствует общепринятым требованиям к электроустановкам в бытовых и административных помещениях.

Преимущества

• Ясная маркировка клемм - минимизирует риск ошибок при подключении
• Удобная фиксация на DIN-рейке - ускоряет монтаж и исключает случайное выпадение
• Гибкий способ подключения - можно подвести питание сверху или снизу, не меняя схему
• Видимый разрыв - гарантирует безопасность при работе на линии
• Надёжный материал корпуса - повышает долговечность и безопасность эксплуатации

Ограничения применения

Выключатель нагрузки ВН-32 1P 25A не предназначен для защиты от коротких замыканий или перегрузок - он не имеет автоматического отключения. Его нельзя использовать вместо автоматического выключателя. Также не рекомендуется применять в условиях постоянных вибраций, высоких температур выше +40 C или во взрывоопасных средах. Не рассчитан на частые коммутации более 10–15 раз в день - длительная интенсивная работа может сократить срок службы контактной группы.

Примеры использования

• Главный рубильник в этажном щите многоквартирного дома
• Отключающее устройство перед группой розеток в офисе
• Ручной разъединитель для питания насоса или вентилятора
• Изолирующий элемент перед ремонтом светильника или другого оборудования

Практические советы

• Перед монтажом проверьте соответствие номинального тока нагрузки - не превышайте 25 А
• При подключении используйте провода сечением 0,5–4 мм2 - оптимально для клемм этого типа
• Не затягивайте клеммы слишком сильно - это может повредить контактные площадки
• При использовании в щитах с ограниченным местом учтите габариты: ВН-32 1P занимает один модуль (17,5 мм)
• На групповые упаковки (по 12 шт.) приходится одно руководство и один паспорт - сохраняйте документы для всех экземпляров
