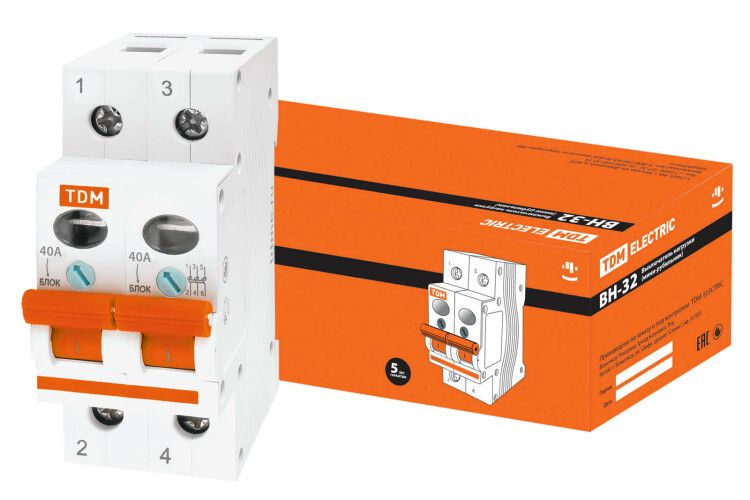

Выключатель нагрузки модульный (мини-рубильник) ВН-32 2P 40A | SQ0211-0015 TDM

Выключатель нагрузки модульный ВН-32 2P 40A от TDM ELECTRIC — это надёжный коммутационный аппарат для ручного отключения нагрузки в распределительных щитах. Он обеспечивает видимый разрыв цепи, что важно для безопасности при обслуживании, и подходит для установки в бытовые и общественные электроустановки.

Назначение и область применения

Выключатель нагрузки ВН-32 2P 40A используется для ручного отключения электрической цепи при необходимости ремонта, техобслуживания или аварийной ситуации. Применяется в качестве вводного автомата или группового выключателя в распределительных щитах жилых домов, офисов, школ, магазинов и других объектов с однофазным питанием. Не предназначен для частого включения/выключения — это не автоматический выключатель, а механический рубильник.

Технические характеристики

• Количество полюсов: 2 (2P)
• Номинальный ток: 40 А
• Конструкция: модульный, рассчитан на монтаж на DIN-рейку
• Материал корпуса: самозатухающий пластик (не поддерживает горение)
• Видимый разрыв контактов: да — позволяет визуально убедиться в отключении питания
• Подключение проводов: сверху или снизу — гибкая схема подвода питающих линий

Совместимость и монтаж

Выключатель нагрузки ВН-32 2P 40A совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в шкафы и щиты аналогично другим модульным устройствам. Подключение кабелей осуществляется через винтовые зажимы — допускаются медные одножильные провода сечением до 16 мм². Обязательно соблюдать порядок подключения: фаза — на входную клемму, нагрузка — на выходную. Направление подвода (верхнее или нижнее) можно выбрать в зависимости от схемы щита — это повышает удобство компоновки.

Безопасность и стандарты

Корпус выполнен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Выключатель не имеет защиты от перегрузок и КЗ — он лишь создаёт видимый разрыв. Для полноценной защиты необходимо использовать в паре с автоматическим выключателем или предохранителем. Соответствие ГОСТ или IEC в документации не указано — рекомендуется проверить сертификаты производителя перед применением в проектах с обязательными нормами.

Преимущества

• Чётко видимый разрыв контактов — безопасность при работе на линии
• Гибкое подключение: можно заводить провода как сверху, так и снизу
• Устойчивый к нагреву корпус — снижает риск возгорания
• Простая и долговечная механическая конструкция — мало подвижных элементов
• Экономичное решение для ручного отключения вместо более дорогих автоматических выключателей

Ограничения применения

• Не защищает от перегрузок и коротких замыканий — обязательно используйте в связке с автоматом
• Не предназначен для частого включения/выключения — не более нескольких раз в день
• Работает только в сетях переменного тока — не применяйте в постоянном токе
• Не имеет IP-защиты — устанавливайте только внутри закрытых щитов
• Не регулируется — нельзя изменить порог срабатывания

Примеры использования

• Главный ввод в квартирный щиток — отключает всю квартиру при ремонте
• Отдельный рубильник для группы освещения в офисе
• Изолирующее устройство перед обслуживанием оборудования на производстве
• Аппарат для временного отключения мощной нагрузки (например, бойлера или кондиционера)

Практические советы

• Перед монтажом всегда отключите питание и проверьте отсутствие напряжения тестером
• При подключении проводов затягивайте винты равномерно — переусиливать нельзя, чтобы не повредить контакт
• Если планируете часто отключать нагрузку — выбирайте автоматический выключатель; ВН-32 2P 40A — для редкого ручного управления
• Обращайте внимание на посадочную ширину: один модуль занимает 18 мм, два — 36 мм, учитывайте место в щите
• При использовании в старых щитах с малым свободным местом — ВН-32 2P 40A от TDM ELECTRIC компактен и легко встраивается
