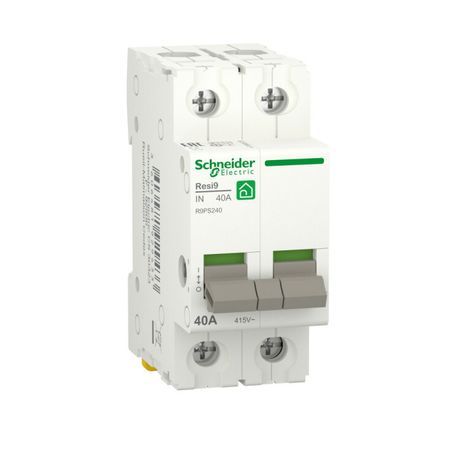

Выключатель нагрузки (мод. рубильник) 40А 2P RESI9 | R9PS240 Schneider Electric APC

Выключатель нагрузки модульный 40А 2П (модель рубильник) RESI9 от Schneider Electric — устройство для безопасного отключения электрической цепи под нагрузкой, предназначенное для установки на DIN-рейку в распределительных щитах жилых и промышленных объектов. Артикул r9ps240 обеспечивает надёжное управление двухполюсными цепями переменного тока.

Назначение и область применения

Выключатель нагрузки RESI9 используется для ручного отключения электропитания в цепях с рабочей нагрузкой — например, при обслуживании оборудования, аварийном отключении или плановой профилактике. Отличается от автоматического выключателя тем, что не защищает от перегрузок и КЗ, но позволяет физически разорвать цепь. Подходит для управления группами освещения, нагревательными элементами, насосами, маломощными двигателями и другими потребителями, где требуется явное визуальное отключение.

Технические характеристики

• Номинальный ток: 40 А — максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Напряжение: 415 В AC — рассчитан на трёхфазную сеть с линейным напряжением до 415 В;
• Количество полюсов: 2 — переключаются два провода (например, L1 и N, или две фазы);
• Отключающая способность: 6 кА — способен выдерживать кратковременные токи короткого замыкания до 6000 А без разрушения;
• Степень защиты: IP20 — защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Сигнальная лампа: да — показывает состояние включено/выключено (зелёный цвет при включении);
• Рукоятка: рычаг перекидной — удобный для быстрого включения/отключения, имеет чёткую фиксацию положений;
• Модульная ширина: 2 М — занимает два модуля на DIN-рейке (36 мм);
• Глубина монтажа: 44 мм — требует свободного места внутри щита;
• Нормально разомкнутые контакты: 2 — используются для передачи сигнала состояния (например, на индикацию или PLC);
• Цвет: белый — соответствует стандартному оформлению щитов RESI9.

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать корпус на рейке и подключить входные и выходные провода к зажимам. Убедитесь, что сечение проводов соответствует допустимому для 40 А — обычно 4–10 мм² медных жил. Наличие нормально разомкнутых контактов позволяет использовать их для подключения внешних индикаторов или систем контроля. Не используйте для подключения кабелей с изоляцией, не подходящей по толщине — возможен плохой контакт.

Безопасность и стандарты

Выключатель RESI9 соответствует международным требованиям IEC 60947-3 для выключателей нагрузки. Применяется в сетях с TN-S, TN-C-S, TT и IT. Благодаря наличию видимого разрыва и механической фиксации положения, он обеспечивает безопасность при работах по техобслуживанию. Однако не является средством защиты от перегрузки — обязательно сочетайте с автоматическим выключателем или предохранителем.

Преимущества

• Чёткая визуальная индикация состояния через сигнальную лампу — снижает риск ошибок при работе;
• Надёжный рычаг с фиксацией — исключает случайное отключение;
• Совместим с компонентами серии RESI9 — легко интегрируется в единый щит;
• Имеет дополнительные контакты — можно реализовать удалённую индикацию или интерфейс с системами автоматизации;
• Произведён компанией Schneider Electric — известная надёжность и долгий срок службы.

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий — обязательна установка в паре с автоматом;
• IP20 — нельзя применять во влажных помещениях, на улице или в местах с высокой запылённостью;
• Подходит только для переменного тока — не работает с постоянным током (DC);
• Не рекомендуется для частого включения/отключения более 10 раз в день — это сокращает срок службы механических контактов;
• Не подходит для управления мощными двигателями без дополнительных пускателей — высокие пусковые токи могут вызывать дугу и износ контактов.

Примеры использования

• Отключение питания группы светильников в офисе перед ремонтом;
• Ручное отключение теплового насоса или бойлера для техобслуживания;
• Контроль питания конвейера на производстве — визуальный разрыв цепи обязателен по правилам безопасности;
• Интеграция в щит управления станком с сигналом состояния на пульт оператора.

Практические советы

• Выбирая выключатель нагрузки RESI9, проверьте, чтобы глубина щита была больше 44 мм — иначе не закроется крышка;
• Если нужна защита от КЗ — всегда ставьте перед этим устройством автоматический выключатель с номиналом 40 А;
• Используйте нормально разомкнутые контакты для подключения к контроллеру — они позволяют отслеживать состояние устройства дистанционно;
• При замене — отключите питание полностью, даже если рукоятка в положении “OFF” — это правило безопасности;
• Не затягивайте зажимы слишком сильно — это повредит пластиковые детали и приведёт к перегреву.
