Рубильник ВР32-37 В71251 400А УХЛ3 КЭАЗ 103429

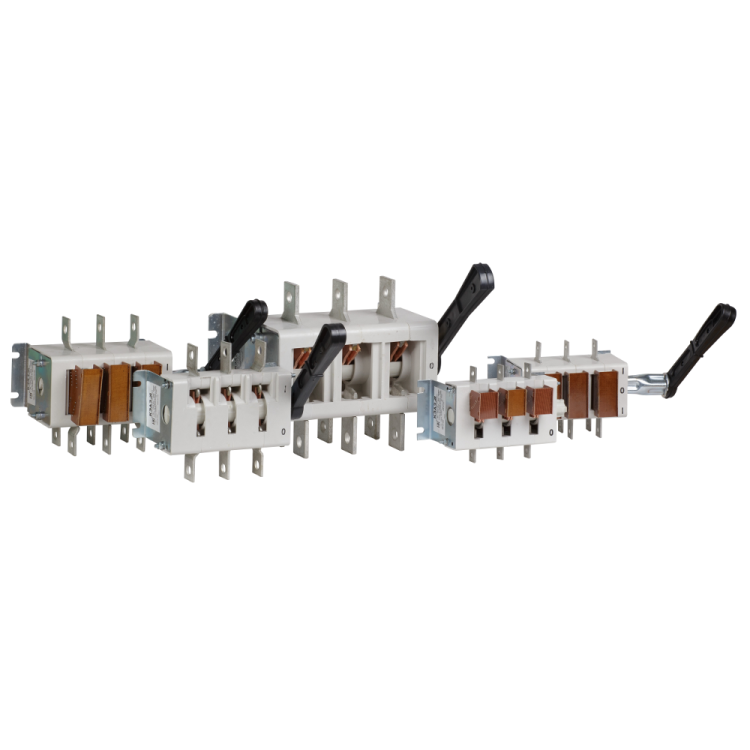

Выключатель-разъединитель ВР32-37-В71251-400А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения и изоляции цепей до 400 А в распределительных щитах. Он сочетает функции разъединителя, сервисного и аварийного выключателя, что делает его универсальным решением для промышленных объектов с переменным и постоянным током.

Назначение и область применения

Выключатель-разъединитель ВР32-37-В71251-400А-УХЛ3 предназначен для ручного отключения электрической цепи под нагрузкой и последующего создания видимого разрыва для проведения обслуживания. Устройство применяется в системах распределения энергии на предприятиях, где требуется надёжное отключение оборудования перед ремонтом или в экстренных ситуациях. Подходит для установки в силовые щиты на производствах, в цехах, на насосных станциях, в системах конвейеров и других объектах с высокой нагрузкой.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 22 кА
• Номинальная мощность при AC-3, 400 В: 160 кВт
• Частота: 50/60 Гц
• Род тока: переменный и постоянный
• Максимальное сечение кабеля: 360 мм2
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Габаритные размеры: 150×164×212 мм
• Количество нормально закрытых (НЗ) контактов: 2
• Количество нормально открытых (НО) контактов: 2
• Тип рукоятки: рычажный, с возможностью снятия
• Наличие дугогасительной камеры: есть - обеспечивает гашение дуги при отключении под нагрузкой

Совместимость и монтаж

Выключатель-разъединитель ВР32-37-В71251-400А-УХЛ3 рассчитан на монтажную плату и подходит для фронтальной установки в шкафы и распределительные щиты. Для правильной сборки необходимо соблюдать посадочные размеры и обеспечить доступ к рычагу управления. Винтовые зажимы позволяют подключать кабели сечением до 360 мм2 - используйте наконечники для многожильных проводов. Устройство совместимо со всеми типоразмерами щитов, соответствующих стандартам для аппаратов серии ВР-32.

Безопасность и стандарты

Выключатель-разъединитель ВР32-37-В71251-400А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Обладает функциями, необходимыми для безопасности персонала: создаёт видимый разрыв, защищает от случайного включения, допускает использование в качестве аварийного выключателя и сервисного отключающего устройства. Дугогасительная камера снижает риск возгорания при отключении под нагрузкой.

Преимущества

• Интегрированная дугогасительная камера позволяет отключать нагрузку до 400 А без повреждения контактов
• Съемная рукоятка обеспечивает возможность блокировки в положении “выключено” - важна для LOTO-процедур
• Поддержка постоянного и переменного тока - универсальность для различных систем
• Высокая коммутационная способность (22 кА) - надёжно выдерживает пиковые токи короткого замыкания
• Два дополнительных контакта (2 НЗ + 2 НО) - позволяют использовать устройство для сигнализации состояния
• Климатическое исполнение УХЛ3 - устойчив к колебаниям температуры и влажности в неотапливаемых помещениях

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать вне герметичных щитов; запрещён монтаж в сырых, пыльных или открытых местах
• Не предназначен для частого включения/отключения - рекомендовано не более 10–15 операций в час
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания без дополнительных устройств
• Требуется ручное управление - не подходит для дистанционного или автоматизированного управления

Примеры использования

• Отключение питания двигателя 160 кВт перед техобслуживанием на конвейере
• Авторизация доступа к оборудованию через блокировку съемной рукоятки в режиме LOTO
• Разъединение участка сети в распределительном щите для проверки изоляции
• Использование в качестве аварийного отключения на насосной станции
• Подключение к контактам НЗ/НО для индикации состояния “включен/выключен” на пульте управления

Практические советы

• При монтаже в щит обязательно используйте защитные крышки - даже при IP00 устройство опасно при открытом доступе
• Проверьте соответствие сечения кабеля (до 360 мм2) и плотность затяжки винтов - слабый контакт вызывает нагрев
• Снимайте рукоятку и применяем её для блокировки при длительных работах - это обязательное условие по ПТЭ
• Не используйте устройство для регулярного включения двигателей - для этого нужны контакторы или магнитные пускатели
• При работе в холодных условиях (УХЛ3) проверяйте механическую свободу движения рычага - лёд или конденсат могут препятствовать отключению
