Выносная поворотная рукоятка MPX3 100H | 417465 Legrand

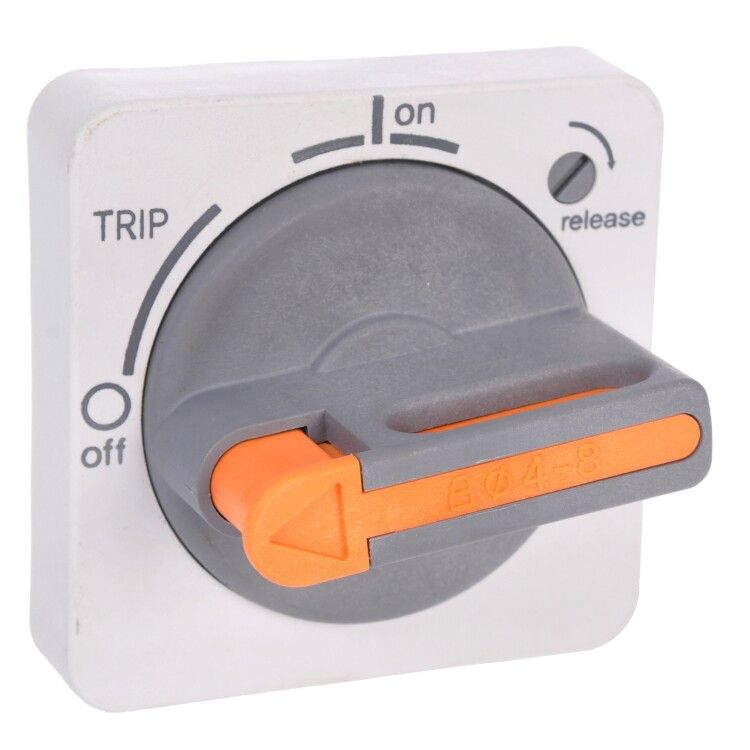

Рукоятка выносная поворотная MPX3 100H от Legrand предназначена для управления запирающим механизмом дверей шкафов и корпусов в условиях, где требуется удалённый доступ и надёжная фиксация. Артикул 417465 обеспечивает точную работу даже в ограниченном пространстве благодаря вынесенной конструкции и встроенным функциям безопасности.

Назначение и область применения

Рукоятка выносная поворотная MPX3 100H используется там, где дверь шкафа или корпуса расположена за препятствием — например, в плотно укомплектованном электрошкафе, на стенде оборудования или в технологической нише. Она позволяет открывать и закрывать дверь, находясь вне зоны прямого доступа, не требуя перестановки оборудования. Подходит для промышленных щитов, автоматизированных систем, станций управления и распределительных устройств.

Технические характеристики

• Тип: поворотная выносная рукоятка с механическим замком
• Наличие замка: да — обеспечивает фиксацию положения «закрыто»
• Блокировка двери: да — предотвращает случайное открытие при работе системы
• Удлинённая ось: да — позволяет установить рукоятку на расстоянии до 100 мм от поверхности двери
• Удлинение вала: да — передаёт вращательное движение через толкатели или валы
• Дверной стопор: да — фиксирует дверь в открытом положении, исключая её самопроизвольное закрывание
• Материал: прочный пластик и металлические компоненты для долговечности
• Угол поворота: 90° — достаточен для полного открытия/закрытия механизма

Совместимость и монтаж

Рукоятка выносная поворотная MPX3 100H совместима со стандартными замками серии MPX3 от Legrand. Для установки необходимо:

• Заранее определить место крепления на двери — отверстие под ось имеет диаметр 8 мм
• Использовать комплект крепёжных элементов, входящих в поставку
• Подсоединить вал к замку внутри шкафа — длина вала рассчитана на расстояние до 100 мм
• Не допускать перекоса вала при сборке — это снижает срок службы механизма

Рекомендуется проверять соответствие типа замка (например, MPX3-LOCK) перед монтажом. Рукоятка не подходит для моделей с другим типом привода (электромагнитным, pneumatic).

Безопасность и стандарты

Рукоятка выносная поворотная MPX3 100H соответствует требованиям EN 60947-5-1 для коммутационных устройств в силовых цепях. Конструкция обеспечивает безопасность при обслуживании: замок и стопор предотвращают доступ к опасным частям оборудования без ключа. Блокировка двери работает в паре с контактами сигнализации — при попытке открыть дверь без разблокировки система может подать сигнал тревоги.

Преимущества

• Выносная конструкция позволяет работать с дверью издалека — удобно в тесных помещениях
• Встроенная блокировка и замок обеспечивают безопасность при ремонте и техобслуживании
• Стопор двери исключает риск травмы от внезапного закрывания
• Механизм устойчив к вибрациям и перепадам температур — подходит для промышленной среды
• Совместимость с серийной продукцией Legrand MPX3 упрощает замену и ремонт

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах (не имеет взрывозащиты)
• Не рекомендуется применять при температурах ниже -25°C — материал становится хрупким
• Не поддерживает автоматическое управление — только ручной поворот
• Максимальная нагрузка на вал — 15 Н·м; превышение вызывает деформацию
• Не совместима с дверями толще 12 мм без доработки

Примеры использования

• Электрощитовая в цеху — рукоятка смонтирована на внешней стороне щита, замок внутри
• Контрольный шкаф станка — оператор открывает дверь, не выходя из рабочего места
• Шкаф управления насосной станцией — стопор фиксирует дверь в открытом состоянии при профилактике
• Аппаратный зал — рукоятка позволяет получить доступ к оборудованию через узкий проход

Практические советы

• Перед монтажом проверьте глубину посадочного отверстия — она должна точно соответствовать длине оси (100 мм)
• При использовании в пыльных средах регулярно очищайте механизм — грязь затрудняет поворот
• Не используйте рукоятку как рычаг — прикладывайте усилие равномерно, чтобы не сломать внутренний механизм
• Запасной ключ всегда храните в доступном месте — потеря ключа требует замены всего замка
• При замене старой рукоятки — сверьте номер артикула 417465 с оригиналом, чтобы избежать несовместимости
