Внешние выводы для переднего присоединения, NXM-400/630, (боковой) (R) | 844975 CHINT

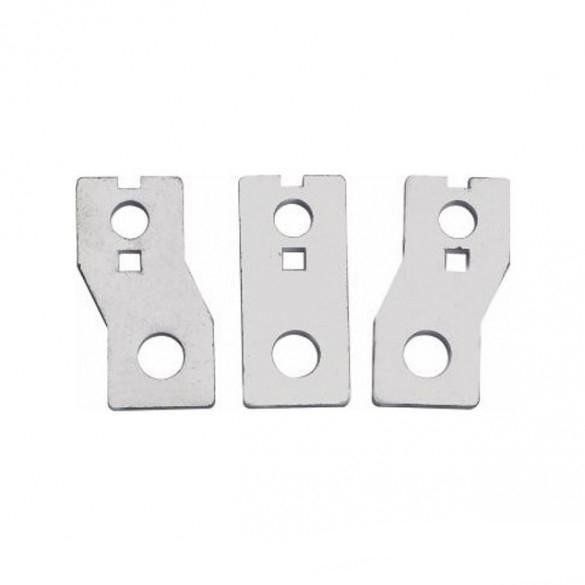

Вывод внешний для переднего присоединения NXM-400/630 (боковой) (R) CHINT 844975 - компонент для организации бокового вывода тока в коммутационной системе NXM-S. Используется исключительно в паре с артикулом 844974, формируя полноценную сборку для переднего присоединения к автоматическим выключателям серии NXM.

Назначение и область применения

Вывод внешний для переднего присоединения NXM-400/630 (боковой) (R) CHINT 844975 предназначен для создания бокового выходного соединения на автоматах серии NXM. Он позволяет провести фазные и нулевые шины сбоку от устройства, что удобно при ограниченном пространстве за щитом или при необходимости горизонтального распределения кабелей. Применяется совместно с прямым выводом (арт. 844974) в составе единого комплекта для переднего подключения.

Технические характеристики

• Совместим с автоматическими выключателями NXM-400 и NXM-630
• Тип присоединения: боковое (R - right-side)
• Используется только в паре с артикулом 844974 (прямой вывод)
• Максимальный рабочий ток: до 630 A (в зависимости от установленного автомата)
• Материал контактов: медный сплав с серебряным покрытием
• Степень защиты: IP20 (внутренняя установка в щите)

Совместимость и монтаж

Вывод внешний для переднего присоединения NXM-400/630 (боковой) (R) CHINT 844975 не устанавливается самостоятельно. Он требует обязательного сочетания с артикулом 844974 - прямым выводом. Оба элемента крепятся одновременно к передней части корпуса автомата NXM-400/630. Монтаж выполняется после установки автомата в щит: сначала фиксируется прямой вывод, затем боковой - они образуют единый контактный модуль. Кабели подключаются к торцевым зажимам обоих выводов. Убедитесь, что все болты затянуты моментом, указанным в руководстве к автомату.

Преимущества

• Обеспечивает гибкую маршрутизацию кабелей - можно направить провода в сторону, а не прямо назад
• Уменьшает нагрузку на заднюю часть щита, освобождая место для других устройств
• Совместим с заводской конструкцией NXM - не требует доработок корпуса
• Выполнен из материалов, соответствующих требованиям к долговечности и теплостойкости

Ограничения применения

• Не применяется отдельно - обязательно требуется наличие артикула 844974
• Подходит только для автоматических выключателей серии NXM-400/630, несовместим с другими типами
• Не предназначен для наружной установки или сред с высокой запыленностью, влагой, химически активными веществами
• Работает только в условиях внутренней установки в закрытом электрошкафу (IP20)

Примеры использования

• Щитовые распределительные устройства с плотной компоновкой - когда кабельные трассы проходят вдоль стен, а не позади щита
• Производственные линии с конвейерами, где необходимо равномерное распределение силовых кабелей по боковым каналам
• Модернизация существующих щитов, где заднее пространство занято трубопроводами или другим оборудованием

Практические советы

• Перед заказом проверьте, что в вашем щите есть место для установки обоих выводов - 844974 и 844975 - они занимают больше места, чем один обычный вывод
• Используйте только оригинальные комплекты CHINT; аналоги могут иметь отличия в форме крепления или сечении контакта
• При замене автомата убедитесь, что новый также имеет возможность установки передних выводов - не все модели NXM поддерживают этот функционал
• После монтажа проверьте температуру контактов под нагрузкой - перегрев указывает на плохой контакт или недостаточную затяжку
