Внешние выводы для переднего присоединения, NXM(LE)-250/320 ,(боковой) (R) | 844971 CHINT

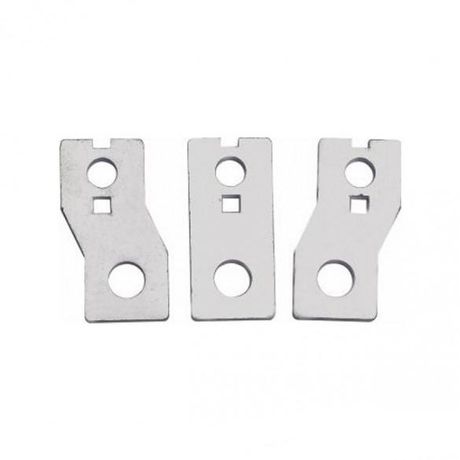

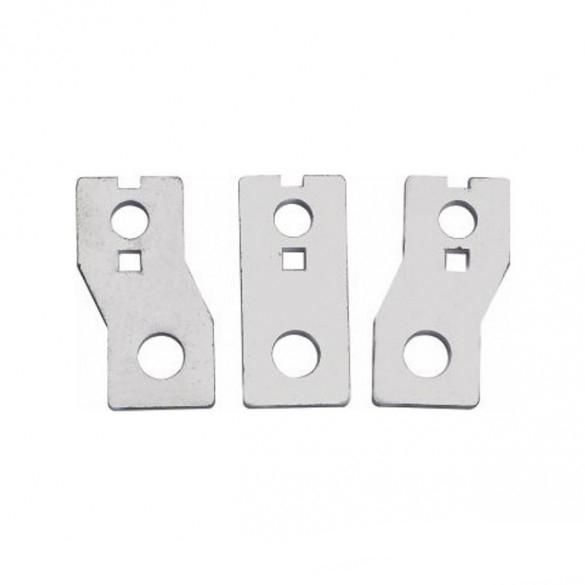

Внешний вывод для переднего присоединения NXM(LE)-250/320 (боковой) (R) + арт.844970 - компонент из серии NXM(S) Аксессуары бренда CHINT, предназначенный для организации внешних соединений в распределительных щитах. Этот элемент позволяет безопасно вывести фазовые провода через переднюю панель корпуса, сохраняя герметичность и целостность защиты.

Назначение и область применения

Этот внешний вывод используется для присоединения силовых кабелей к автоматическим выключателям или другому оборудованию внутри шкафа, когда требуется доступ к контактам с лицевой стороны. Подходит для установки в щитах с передним обслуживанием - например, на производствах, в системах управления, на транспорте или в зданиях с ограниченным доступом сзади.

Технические характеристики

• Тип: внешний вывод для переднего присоединения
• Форма: боковая (R)
• Совместим с рамками: NXM(LE)-250 / NXM(LE)-320
• Артикул: 844970
• Производитель: CHINT
• Серия: NXM(S) Аксессуары

Совместимость и монтаж

Внешний вывод NXM(LE)-250/320 (боковой) (R) + арт.844970 устанавливается только на модульные рамки серии NXM(LE)-250 и NXM(LE)-320. Он крепится механически - без инструментов - в специальный паз на передней части рамки. После установки кабели подключаются к контактам снаружи, что исключает необходимость открывать корпус щита во время обслуживания. Убедитесь, что глубина щита достаточна для размещения рамки с выводом - он выступает за плоскость передней панели.

Преимущества

• Ускоряет сервисное обслуживание - подключение и проверка кабелей возможны без вскрытия щита.
• Сохраняет степень защиты IP20 внутреннего оборудования, так как не нарушает герметичность корпуса.
• Изготовлен из термостойкого материала, совместимого с рабочими температурами автоматических выключателей.
• Стандартная форма обеспечивает взаимозаменяемость с другими элементами серии NXM(S).

Ограничения применения

• Не предназначен для присоединения кабелей большего сечения, чем поддерживают автоматы NXM(LE)-250/320.
• Не работает с рамками других серий - например, NXB, NXL или сторонних производителей.
• Не рассчитан на использование вне закрытых щитов - не имеет защиты от пыли и влаги снаружи.
• Не применяется для подключения нулевых или защитных проводников - только фазные.

Примеры использования

• Промышленные станки с частотными преобразователями - удобный доступ к входным кабелям для диагностики.
• Щиты управления конвейерами - быстрая замена предохранителей или переподключение питания без демонтажа.
• Жилые и коммерческие здания - монтаж в нишах, где доступ с тыла невозможен.

Практические советы

• Перед монтажом проверьте соответствие артикула 844970 типу рамки - боковой вывод отличается от прямого (CHINT указывает это в документации).
• Не затягивайте клеммы слишком сильно - максимальный момент указан в руководстве к автомату NXM(LE).
• Используйте этот вывод только в паре с оригинальными рамками CHINT - адаптеры и самодельные решения нарушают гарантию и безопасность.
• При группировке нескольких выводов соблюдайте минимальный шаг между ними - чтобы не перегревались соседние контакты.
