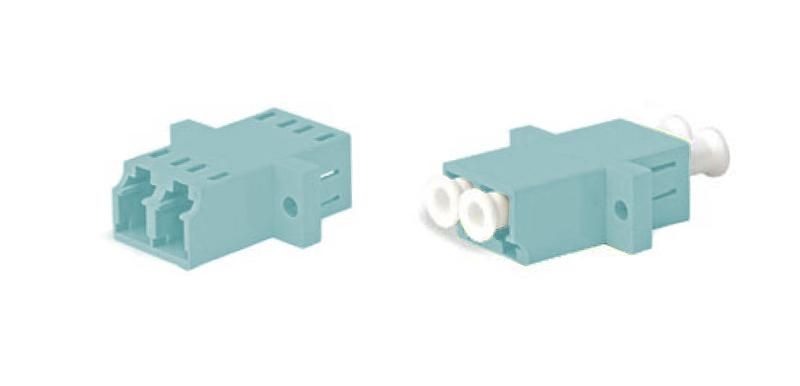

Адаптер оптический проходной LC-LC. MM (OM3). duplex - FA-P11Z-DLC/DLC-N/WH-AQ Hyperline 448020

Адаптер оптический проходной Hyperline fa-p11z-dlc/dlc-n/wh-aq предназначен для надежного и точного соединения двух оптических патч-кордов с разъемами LC в многомодовой системе передачи данных OM3. Корпус из термопласта и голубой цвет позволяют легко идентифицировать тип волокна на панели, а белые колпачки защищают контакты до момента установки.

Назначение и область применения

Этот адаптер используется для создания временного или постоянного соединения между двумя оптическими кабелями с коннекторами LC. Он применяется в сетях связи, где требуется минимальное затухание сигнала: в центрах обработки данных, телекоммуникационных шкафах, на участках распределения сигналов внутри зданий. Подходит для работы с пигтейлами и патч-кордами в многомодовых системах OM3.

Технические характеристики

• Тип адаптера: проходной - позволяет соединять два кабеля напрямую без переключения или перехода
• Разъемы: LC-LC - совместим с одиночными и дуплексными LC-коннекторами
• Тип волокна: многомодовое (MMF)
• Класс волокна: OM3 - оптимизирован для передачи данных на скоростях до 10 Гбит/с на расстояния до 300 метров
• Материал корпуса: термопласт - устойчив к механическим нагрузкам и температурным колебаниям в пределах нормальной эксплуатации
• Цвет корпуса: голубой (aqua) - стандартизированный цвет для идентификации многомодового волокна OM3
• Колпачки: белые - защищают ферритовые части коннекторов от пыли и повреждений

Совместимость и монтаж

Адаптер Hyperline fa-p11z-dlc/dlc-n/wh-aq совместим со всеми стандартными LC-коннекторами, соответствующими требованиям IEC 61754-20. Устанавливается в панели, модульный блок или распределительную коробку через стандартное отверстие 9×9 мм. Монтаж осуществляется путем вставки адаптера в гнездо до щелчка - фиксация происходит за счет бортов корпуса. Для правильной работы важно не допускать перегибов кабеля рядом с адаптером и избегать усилий на коннектор при подключении.

Преимущества

• Высокая точность центрирования волокон благодаря внутренней керамической втулке - снижает уровень потерь сигнала
• Стандартный голубой цвет корпуса ускоряет визуальную диагностику сети - сразу видно, что это многомодовая связь OM3
• Белые колпачки обеспечивают дополнительную защиту от загрязнения - продлевают срок службы коннекторов
• Удобство установки и замены - не требует специнструментов

Ограничения применения

• Не предназначена для одноэлементных (single-mode) систем - использование с SMF вызывает значительные потери сигнала
• Не рекомендуется для внешних условий - корпус не имеет защиты от влаги и пыли выше IP20
• Не поддерживает высокочастотные нагрузки свыше 10 Гбит/с на расстояния более 300 м - для таких задач нужен OM4 или SMF
• Не следует использовать в условиях повышенной запыленности без дополнительной герметизации

Примеры использования

• Подключение серверных стоек в центре обработки данных
• Разводка оптики внутри telecom-шкафа на этаже офисного здания
• Соединение патч-кордов в распределительном пункте LAN-сети
• Переподключение оборудования при плановом обслуживании сети

Практические советы

• Перед подключением всегда проверяйте наличие и целостность белых колпачек - удалите их только непосредственно перед вставкой в адаптер
• При сборке системы используйте цветовую маркировку: голубой адаптер - только для OM3, не смешивайте с желтыми (SMF)
• Не закручивайте или не давите на корпус при подключении - это может деформировать внутреннюю втулку
• Если адаптер установлен в плотно забитый шкаф, убедитесь, что есть доступ для легкого извлечения - он не рассчитан на частые демонтажи под нагрузкой
• Для долгосрочных решений лучше сочетать этот адаптер с качественными патч-кордами того же класса - OM3, чтобы сохранить целостность канала
