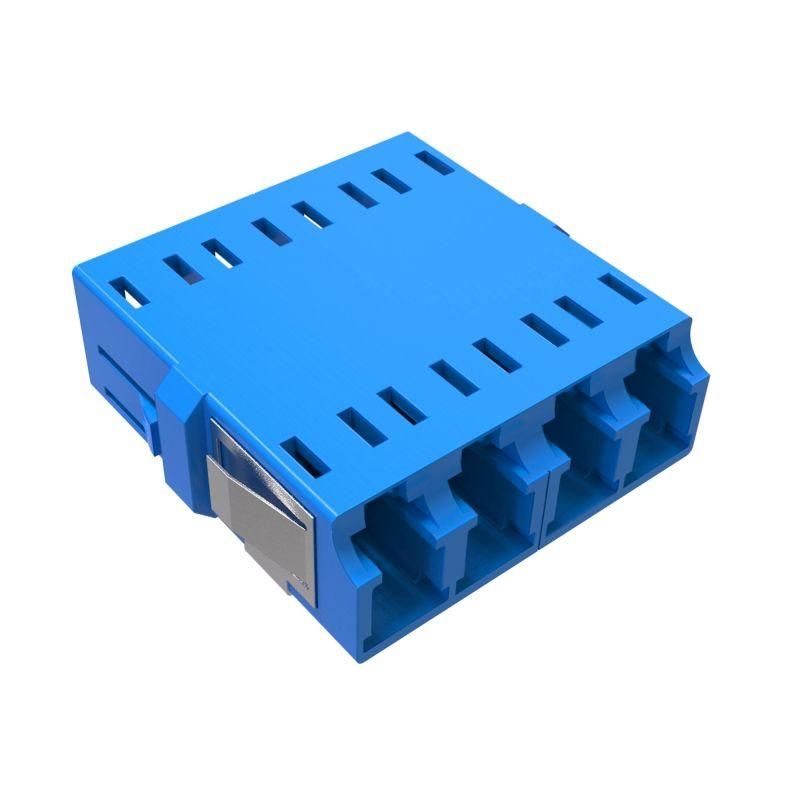

Адаптер LC/UPC-Quad, Senior/Senior, SC-footprint, ОS2, синий | RNFA9UQLC DKC ДКС

Адаптер LC/UPC-Quad от DKC (ДКС), артикул rnfa9uqlc, предназначен для соединения двух одномодовых оптоволоконных кабелей с разъёмами LC в компактной четырёхканальной конфигурации. Подходит для установки в панели и шасси с форм-фактором SC, используется в телекоммуникационных и промышленных сетях на базе OS2.

Назначение и область применения

Адаптер LC/UPC-Quad позволяет одновременно подключить четыре пары оптоволоконных кабелей с разъёмами LC в одном устройстве. Его используют там, где требуется плотная укладка волокон - например, в распределительных щитах, серверных помещениях, на объектах связи и промышленных автоматизированных системах. Благодаря форм-фактору SC совместим с большинством стандартных панелей и модулей, рассчитанных на этот тип крепления.

Технические характеристики

• Тип волокна: Одномодовое (OS2) - подходит для передачи сигналов на большие расстояния до 10–80 км.
• Тип разъема: LC-Quad - четыре порта LC в едином корпусе, экономит место по сравнению с четырьмя отдельными адаптерами.
• Тип полировки: UPC - повышенная точность контакта, снижает потери сигнала и отражения, идеально для цифровых и высокоскоростных сетей.
• Тип крепления: Защелкивание - фиксация в панелях без инструментов, быстрая установка и замена.
• Материал втулки: Керамика (циркониевая) - обеспечивает долговечную центровку волокна, устойчивость к износу и температурным колебаниям.
• Материал корпуса: Высокопрочный термопласт - выдерживает механические нагрузки, не деформируется, устойчив к химическим воздействиям.
• Цвет: Синий - стандартизированная цветовая маркировка для удобства идентификации каналов в сложных системах.

Совместимость и монтаж

Адаптер имеет форм-фактор SC, что делает его совместимым с любыми панелями, модулями и рамками, поддерживающими стандартный размер SC. Устанавливается методом защелкивания - просто вставьте адаптер в отверстие до характерного щелчка. Для демонтажа достаточно надавить на фиксатор и вытянуть. Не требует сверления, болтов или специальных инструментов. Подходит для монтажа в 19” стойках, стеновых коробках и внутри оборудования.

Безопасность и стандарты

Изделие соответствует стандарту UL94V-0 - класс самозагасаемости материала корпуса при возгорании. Это особенно важно в промышленных условиях, где риск перегрева или короткого замыкания выше. Сертификат гарантирует, что материал не будет распространять пламя даже при длительном воздействии открытого огня.

Преимущества

• Четыре канала в одном корпусе - снижает количество элементов и повышает плотность упаковки.
• Керамическая втулка - минимизирует потери сигнала и продлевает срок службы адаптера.
• Ударопрочный пластик - выдерживает вибрацию, удары и перепады температур в промышленной среде.
• Цветовая маркировка - ускоряет обслуживание и диагностику сети.
• Стандартный форм-фактор SC - легко интегрируется в существующую инфраструктуру без доработок.

Ограничения применения

• Не предназначены для многомодового волокна - использование с OM3/OM4 вызывает значительные потери сигнала.
• Работают только с разъёмами LC; несовместимы с ST, FC или SC без переходников.
• Не рекомендованы для внешнего монтажа без защиты от осадков и прямого UV-излучения - корпус не герметичен.
• Не подходят для условий постоянного погружения в жидкость или высокой запылённости без дополнительной оболочки.

Примеры использования

• Центральные офисы операторов связи - сборка множественных линий в одной панели.
• Производственные линии с автоматизацией - связь между контроллерами и датчиками через оптоволокно.
• Data-center’ы - организация вертикальных трасс с высокой плотностью подключения.
• Объекты энергетики - коммутационные пункты в подстанциях, где важна надёжность и безопасность материалов.

Практические советы

• Перед установкой проверьте, чтобы посадочное отверстие имело точно соответствующий размер SC - не используйте силу, если деталь не входит свободно.
• При работе с волокном всегда используйте капсулы или защитные крышки - открытые порты собирают пыль, которая увеличивает затухание.
• Для многослойных панелей соблюдайте цветовую последовательность: синий - обычно указывает на основную или рабочую линию.
• Не перегружайте один адаптер более чем двумя кабелями на каждый порт - он предназначен исключительно для соединения, а не для сплиттеров или муфт.
• При необходимости замены - отключите питание оборудования, если адаптер установлен в активном участке сети.
