Автоматический выключатель дифференциального тока АВДТ 1п+N 32А 30mA - 7000674 Legrand

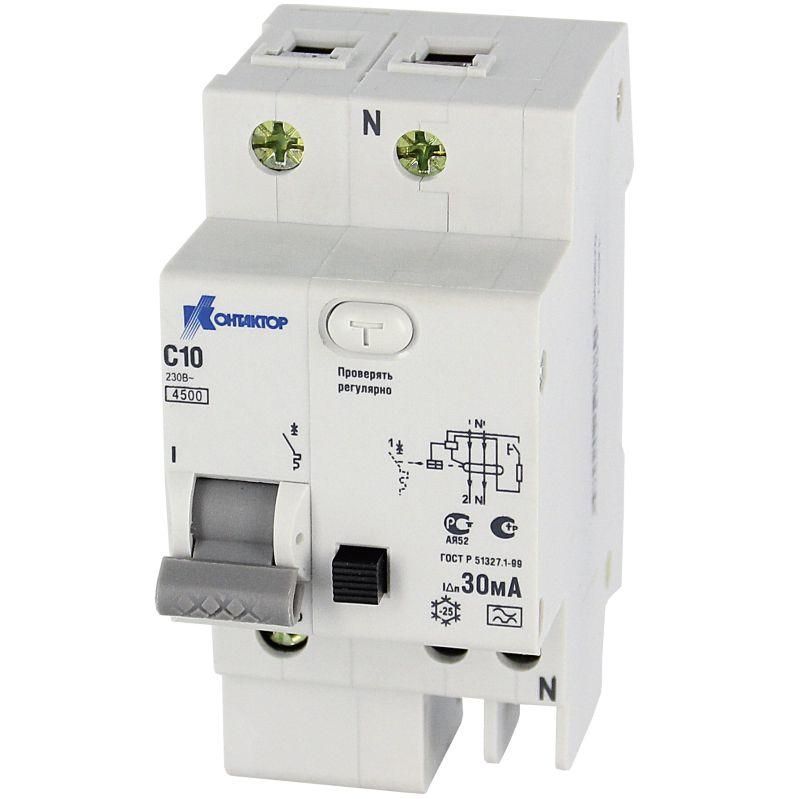

Автоматический дифференциальный выключатель Контактор Ульяновск 7000674 - устройство защиты от утечек тока и перегрузок для однофазных цепей 230 В. Подходит для установки на DIN-рейку в щитках жилых, офисных и промышленных объектах.

Назначение и область применения

Выключатель автоматический дифференциальный 7000674 защищает людей от поражения электрическим током при утечке более 30 мА и предотвращает возгорание из-за перегрузок или коротких замыканий. Объединяет функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе. Применяется в бытовой и коммерческой электросетях: кухни, ванные комнаты, розеточные группы, освещение, оборудование с электроникой (компьютеры, зарядные устройства, СМА).

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 7,4 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип дифференциального тока: A - реагирует на переменный и импульсный постоянный ток (например, от современных преобразователей, LED-драйверов, бытовой техники)
• Напряжение: 230 В AC - для однофазной сети 50 Гц
• Количество полюсов: 1+N - отключает фазу и ноль одновременно
• Отключающая способность: 4,5 кА - способен выдерживать ток короткого замыкания до этого значения
• Характеристика теплового расцепителя: C - подходит для средних пусковых токов (освещение, розетки, бытовые приборы)
• Ширина: 2,5 модуля - занимает место на DIN-рейке, совместим со стандартными щитками
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

Выключатель автоматический дифференциальный 7000674 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы сверху и снизу: фаза - L, ноль - N. Ноль обязательно подключается через аппарат - он отключается вместе с фазой. Монтировать можно только в сухих помещениях внутри распределительных щитов. Совместим с другими устройствами серии RCBO от Контактор Ульяновск и аналогичными изделиями Legrand.

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Отключение происходит при превышении порога утечки 30 мА менее чем за 0,3 секунды. Тип А обеспечивает защиту даже при наличии пульсирующего постоянного тока - важное преимущество для современной техники с импульсными источниками питания.

Преимущества

• Объединяет два функционала (автомат + УЗО) - экономит место в щите
• Тип А - надёжнее типа AC для защиты от утечек от электроники
• Отключение ноля повышает безопасность при ремонте и обслуживании
• Компактная ширина 2,5 модуля - удобно для плотной компоновки
• Подтверждённая отключающая способность 4,5 кА - соответствует требованиям для жилых домов

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает воздействие влаги и пыли
• Не подходит для трёхфазных сетей - только 1P+N, 230 В
• Не рекомендован для цепей с высокими пусковыми токами (более 5–7×Iн) - например, мощные насосы или компрессоры; лучше использовать тип D
• Не защищает от перенапряжений - требуется дополнительная защита (розетки с газоразрядниками, УЗИП)

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании бритвы или фена
• Электрощит квартиры - отдельный автомат на кухню с микроволновкой, кофе-машиной и холодильником
• Офисный серверный шкаф - защита компьютеров, принтеров, зарядных станций
• Гараж или мастерская - питание света и розеток для электроинструментов

Практические советы

• Проверяйте маркировку на корпусе перед монтажом: убедитесь, что указан тип А и 30 мА
• После установки всегда нажимайте кнопку «Тест» - она проверяет работоспособность дифференциальной части
• Не используйте этот автомат вместо главного входного - он не рассчитан на токи выше 32 А
• При проектировании щита учтите ширину 2,5 модуля - это влияет на количество других устройств
• Для старых домов с плохой изоляцией возможны ложные срабатывания - проверьте состояние проводки
