Автоматический выключатель AV POWER-1/3 100А 50kA ETU2.2 | mccb-13-100-2.2-av EKF

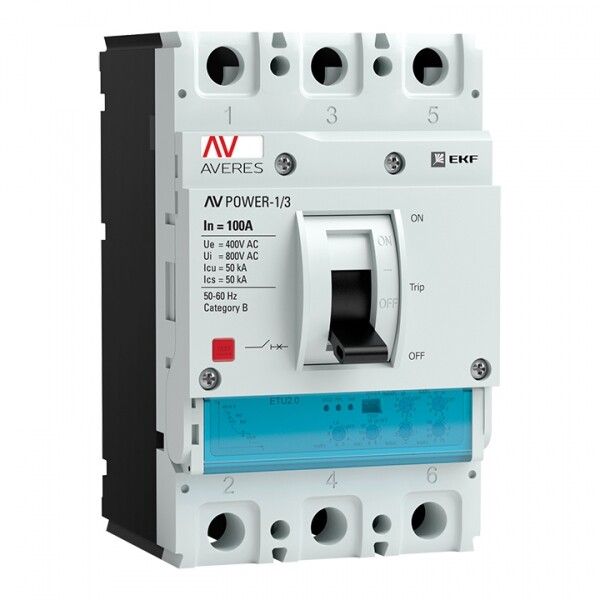

Автоматический выключатель AV POWER-1/3 100А 50кА ETU2.2 3-полюсный от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель с электронным расцепителем ETU2.2 и моторным приводом обеспечивает точную настройку и удалённое управление, что делает её удобной для систем автоматизации. Артикул mccb-13-100-2.2-av соответствует серийному решению AV-POWER.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 100А 50кА ETU2.2 3-полюсный используется для коммутации и защиты трёхфазных цепей в промышленных объектах. Подходит для защиты распределительных щитов, силовых шин и электродвигателей средней мощности. Применяется там, где требуется надёжная защита от перегрузок и высоких токов КЗ - например, на конвейерах, насосных станциях, компрессорах и других устройствах с импульсными нагрузками.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальная отключающая способность: 50 кА - способен безопасно отключить даже самые большие токи короткого замыкания в промышленных сетях
• Номинальное напряжение: 400–690 В AC - работает в широком диапазоне промышленных напряжений
• Род тока: переменный (AC)
• Тип расцепителя: электронный ETU2.2 - позволяет точно настраивать пороги защиты, фиксировать причины отключения и работать с внешними системами управления
• Диапазон настройки защиты от перегрузки: 40–100 А - можно задать чувствительность под реальные условия нагрузки
• Диапазон регулировки защиты от КЗ: 200–1400 А - гибкая настройка быстродействия при аварийных ситуациях
• Максимальное сечение кабеля: 70 мм2 - совместим с крупногабаритными медными проводниками
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды; требует установки в закрытые щиты
• Тип подключения: болтовое - надёжное механическое соединение, не требует специальных зажимов
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жёстко крепится к платформе
• Индикатор отключения и указатель расцепления: есть - наглядно показывает причину отключения (перегрузка, КЗ, ручное отключение)
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Гарантийный срок: 120 месяцев - 10 лет гарантии от производителя
• Серия: AV-POWER
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 100А 50кА ETU2.2 3-полюсный совместим с другими устройствами серии AV-POWER благодаря унифицированному формату расцепителей. Расцепитель ETU2.2 можно заменить на другой из этой же серии без изменения монтажного основания. Для монтажа требуется свободное место на DIN-рейке или монтажной плате. Болтовое подключение требует предварительной подготовки кабелей - зачистка жил, использование наконечников. Моторный привод подключается отдельно через клеммы управления - нужна внешняя цепь 24 В DC / 230 В AC для дистанционного включения/выключения.

Безопасность и стандарты

Автоматический выключатель AV POWER-1/3 100А 50кА ETU2.2 3-полюсный соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Это гарантирует соответствие уровня безопасности, отказоустойчивости и тестирования на долговечность. Электронный расцепитель ETU2.2 обеспечивает контроль всех этапов работы - от первичного срабатывания до регистрации события, что снижает риск ошибочного восстановления питания после аварии.

Преимущества

• Электронный расцепитель ETU2.2 даёт точную настройку двухступенчатой защиты - перегрузка и КЗ - без необходимости менять аппарат
• Моторный привод позволяет интегрировать выключатель в системы АСУ ТП и выполнять дистанционное управление
• Чёткий индикационный механизм помогает быстро определить причину отключения - экономит время при диагностике
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже в условиях слабых питающих сетей
• Долгий срок службы и 10-летняя гарантия снижают затраты на обслуживание

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 исключает воздействие влаги и пыли
• Не подходит для частых операций включения/отключения - предназначен для редких коммутаций, не для постоянного переключения
• Требует наличия внешнего источника питания для моторного привода - без него функция дистанционного управления недоступна
• Не имеет встроенных контактов для сигнализации - для передачи состояния нужны внешние реле или интерфейсы
• Подходит только для переменного тока - нельзя использовать в цепях постоянного тока

Примеры использования

• Защита главного входа в промышленный щит с несколькими двигателями
• Коммутирование и защита насосной группы на водопроводной станции
• Основной автомат в цепи воздушного компрессора мощностью до 75 кВт
• Функциональный элемент в системе автоматического ввода резерва (АВР) при наличии моторного привода

Практические советы

• При настройке защиты от перегрузки выбирайте значение ближе к максимальному рабочему току оборудования - не выше 100 А, но не ниже 80 % от номинала двигателя
• Для защиты двигателей используйте коэффициент K=7…10 при настройке тока КЗ - это предотвращает ложные срабатывания при пуске
• Обязательно проверьте посадочные размеры перед установкой - хотя серия унифицирована, старые модели могут отличаться по глубине
• При использовании моторного привода подключите источник питания до запуска системы - иначе привод не будет реагировать на команды
• Регулярно осматривайте болтовые соединения - особенно при высоких токах, чтобы избежать перегрева
• Для диагностики используйте индикаторы на лицевой панели - они показывают тип расцепления, что ускоряет ремонт
