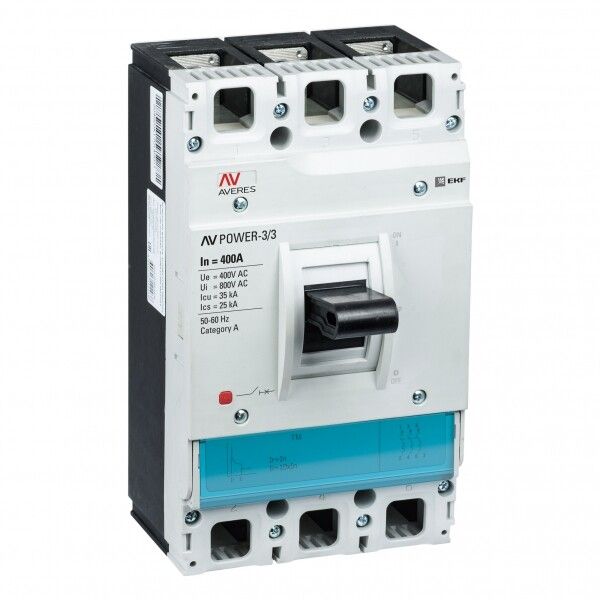

Автоматический выключатель AV POWER-3/3 400А 35kA TR | mccb-33-400-TR-av EKF

Автоматический выключатель AV POWER-3/3 400А 35кА TR от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель с болтовым подключением, моторным приводом и рычажковым управлением подходит для стационарной установки на монтажную плату в условиях умеренного климата.

Назначение и область применения

Автоматический выключатель AV POWER-3/3 400А 35кА TR используется для редких оперативных включений и отключений нагрузки в нормальных условиях, а также для аварийной защиты цепей. Применяется в промышленных системах: распределительные щиты, пускатели двигателей, конвейеры, насосы, компрессоры. Подходит для сетей с напряжением 400 В переменного тока частотой 50 Гц. Защищает как силовые линии, так и двигатели с номинальными токами до 400 А.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания защиты;
• Отключающая способность: 35 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Защита от перегрузки: настраивается на 400 А - тепловой расцепитель реагирует на длительное превышение тока;
• Защита от КЗ: порог срабатывания 4000 А - электромагнитный расцепитель отключает цепь при внезапном скачке тока;
• Номинальное напряжение: 400 В AC - работает только в сетях переменного тока;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип расцепителя: комбинированный - тепловой + электромагнитный;
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли;
• Максимальное сечение кабеля: 240 мм2 - можно подключать крупные медные жилы;
• Способ монтажа: на монтажную плату - требует закрепления на металлическом основании;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности;
• Гарантия: 120 месяцев - 10 лет службы при соблюдении условий эксплуатации;
• Соответствие стандарту: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006).

Совместимость и монтаж

AV POWER-3/3 400А 35кА TR имеет унифицированное основание, совместимое с другими расцепителями серии AV-POWER. Для монтажа требуется установка на специализированную монтажную плату с креплением винтами. Болтовое подключение обеспечивает надёжный контакт даже при больших токах. Подключаемые кабели должны иметь сечение не более 240 мм2. Моторный привод позволяет удалённо управлять выключателем через внешний механизм - удобно для автоматизированных систем. Рычажковый элемент управления даёт визуальный контроль положения (вкл./выкл.). Индикатор отключения и указатель расцепления позволяют определить причину отключения - перегрузка или КЗ.

Безопасность и стандарты

AV POWER-3/3 400А 35кА TR соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Комплексная защита (тепловая + магнитная) исключает ложные срабатывания. Конструкция в герметичном корпусе предотвращает случайный доступ к токоведущим частям. Наличие индикации расцепления снижает риск ошибочного повторного включения после аварии.

Преимущества

• Поддержка моторного привода - позволяет интегрировать выключатель в системы автоматического управления;
• Унифицированная система расцепителей - можно заменить тип защиты без замены всего устройства;
• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов с высокими токами КЗ;
• Чёткая визуальная индикация состояния - уменьшает время диагностики отказов;
• Длительная гарантия (10 лет) - свидетельствует о долговечности конструкции и качественных материалах.

Ограничения применения

• Не предназначен для работы в условиях прямого попадания воды или пыли - степень защиты IP30 не обеспечивает герметичность;
• Только для переменного тока (AC); не применяется в DC-сетях;
• Требует жесткой фиксации на монтажной плате - нельзя устанавливать на стену или в шкаф без основания;
• Номинальный ток 400 А - не подходит для нагрузок выше этого значения; для большего тока нужен другой аппарат;
• Не имеет встроенной дифференциальной защиты - для защиты от утечек тока необходимо использовать отдельный УЗО.

Примеры использования

• Щитовая распределения энергии на заводе с несколькими асинхронными двигателями;
• Контур питания конвейерной ленты с частотным преобразователем;
• Основной рубильник в цеховом распределительном пункте;
• Защита насосной группы в системе водоснабжения промышленного объекта.

Практические советы

• При выборе AV POWER-3/3 400А 35кА TR проверьте посадочные размеры монтажной платы - она должна точно соответствовать габаритам аппарата;
• Для моторных нагрузок убедитесь, что ток запуска двигателя не превышает порог срабатывания защиты от КЗ (4000 А);
• Если требуется дистанционное управление - используйте совместимый моторный привод, рекомендованный EKF для этой серии;
• При сборке щита оставьте свободное место вокруг выключателя - он нагревается при работе, особенно при близком расположении других аппаратов;
• Проверяйте затяжку болтов при первом включении и каждые 6–12 месяцев - ослабление контакта вызывает перегрев.
