Выключатель автоматический двухполюсный DX3 10000 125А C 16кА (3 мод) | 409230 Legrand

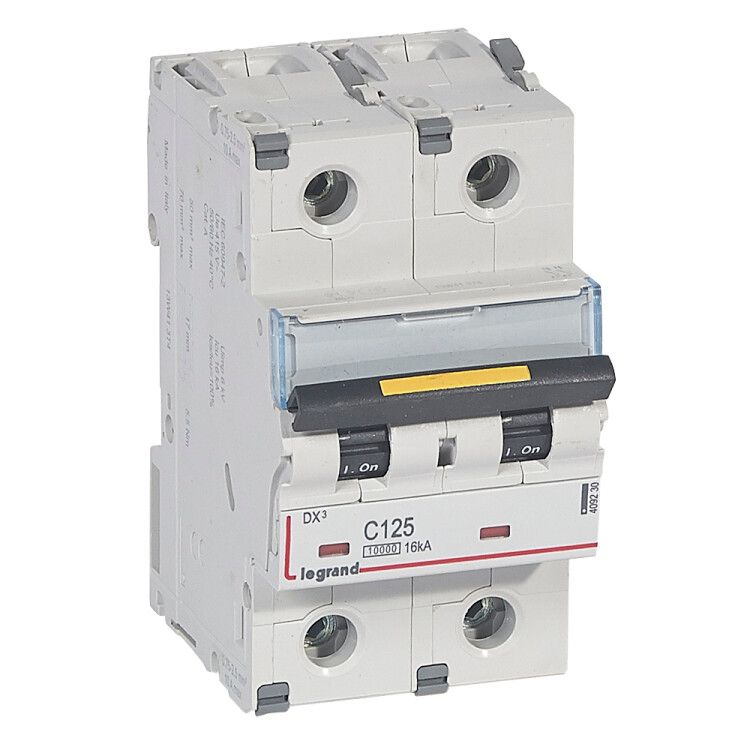

Автоматический выключатель Legrand DX3 10000 — надёжный двухполюсный аппарат на 125 А с характеристикой C и отключающей способностью до 16 кА, предназначенный для защиты промышленных электросетей переменного тока. Устройство устанавливается на DIN-рейку, совместимо с проводами сечением 1,5–35 мм² и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 10000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных системах: на станках, конвейерах, распределительных щитах, вентиляционных установках и других объектах с высокими пусковыми токами. Подходит для сетей с напряжением до 400 В переменного тока частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Отключающая способность: 16 кА
• Характеристика срабатывания: C — подходит для нагрузок с умеренными пусковыми токами (например, двигатели, освещение)
• Род тока: переменный (AC)
• Степень защиты: IP20 — защита от доступа пальцев, но не от пыли и воды
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм²
• Количество модулей DIN: 3
• Глубина монтажа: 44 мм
• Рабочий температурный диапазон: от -25 °C до +70 °C
• Климатическое исполнение: УХЛ4 — для умеренного и холодного климата, в закрытых помещениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Класс токоограничения: 125 — быстрое ограничение тока КЗ
• Стандарты: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 10000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке — фиксатор расположен сверху и снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой через специальное углубление. Подключение проводов выполняется через винтовые клеммы. Обязательно соблюдайте рекомендованное сечение жил: менее 1,5 мм² — риск перегрева, более 35 мм² — невозможность зажатия. Убедитесь, что глубина шкафа минимум 44 мм.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных распределительных устройств). Класс токоограничения 125 гарантирует снижение энергии КЗ, повышая безопасность оборудования. Напряжение изоляции 500 В обеспечивает надёжную изоляцию даже при кратковременных скачках. Устройство имеет степень защиты IP20 — не предназначен для открытых площадок или сырых помещений.

Преимущества

• Высокая отключающая способность (16 кА) — подходит для мощных промышленных сетей
• Характеристика C — оптимальна для двигателей и другого оборудования с пусковыми токами
• Фирменная система фиксации на DIN-рейке — удобный монтаж и демонтаж
• Широкий рабочий температурный диапазон (-25…+70 °C) — стабильная работа в неотапливаемых помещениях
• Поддержка проводов до 35 мм² — возможность подключения массивных кабелей без переходников

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или на открытом воздухе — IP20 не обеспечивает защиту от пыли и брызг
• Не подходит для постоянной работы при токе выше 125 А — возможен перегрев и выход из строя
• Не предназначен для управления частотой вращения или регулирования скорости двигателей — только защита
• Категория перенапряжения 0 — не рассчитан на работу в сетях с высокими импульсными перенапряжениями (например, рядом с источниками UPS или частотниками без фильтров)

Примеры использования

• Защита трёхфазного электродвигателя 55 кВт в цеху
• Распределительный щит на производстве с несколькими линиями питания
• Щитовая автоматики системы вентиляции
• Контур питания конвейерной линии с частыми пусками

Практические советы

• Выбирая автомат Legrand DX3 10000, проверьте соответствие сечения кабеля — используйте медные жилы 1,5–35 мм². Алюминиевые провода требуют увеличенного момента затяжки и контрольного осмотра после первого включения.
• При установке в щите с плотной компоновкой учтите, что выключатель занимает 3 модуля — планируйте место для остальных устройств.
• Для обслуживания или замены всегда отключайте питание перед работой — хотя механизм имеет видимый разрыв, он не является изолирующим рубильником.
• Если требуется дистанционное управление или сигнализация состояния — можно использовать дополнительные аксессуары (блоки auxiliary contacts, расцепители UVT), совместимые с серией DX3.
• Не устанавливайте в местах с прямым воздействием солнца или нагревающими элементами — температура внутри щита может превысить допустимую.
