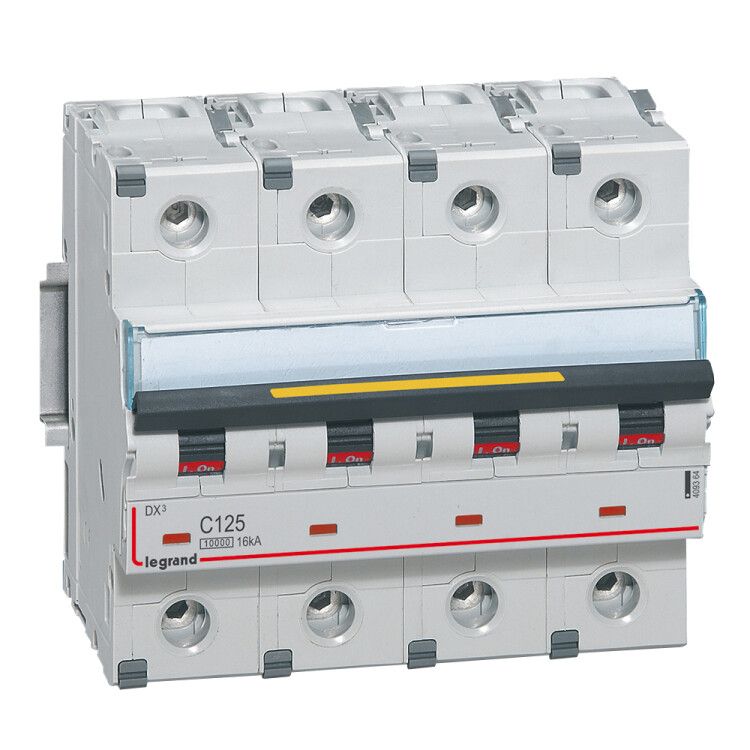

Выключатель автоматический четырехполюсный DX3 10000 125А C 16кА (6 мод) | 409364 Legrand

Автоматический выключатель Legrand DX3 с артикулом 409364 - это надёжный четырёхполюсный коммутационный аппарат для защиты промышленных электросетей переменного тока. Он сочетает высокую отключающую способность, устойчивость к широкому диапазону температур и удобную установку на DIN-рейку, что делает его популярным решением для сложных условий эксплуатации.

Назначение и область применения

Автоматический выключатель Legrand DX3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Его используют в промышленных системах низкого напряжения - на производствах, в цехах, на конвейерах, в распределительных щитах и других объектах, где требуется стабильная и безопасная коммутация нагрузки до 125 А.

Подходит для управления трёхфазными цепями с нейтральным проводником, который также коммутируется - это важно для оборудования, требующего полной отсечки всех проводников при аварии.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 4 - три фазы + нейтраль, все коммутируются одновременно.
• Отключающая способность: 16 кА - способен безопасно отключить ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - оптимальна для промышленных нагрузок с умеренным пусковым током (например, двигатели, насосы, освещение).
• Номинальное напряжение: 400 В AC / 500 В изоляции - рассчитан на трёхфазные сети 380–400 В.
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку типа TS35.
• Количество модулей: 6 - занимает шесть стандартных модулей на рейке.
• Площадь сечения проводов: 1,5–35 мм2 - подходит для медных жил любого распространённого сечения.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; применяется внутри щитов.
• Рабочая температура: от –25 C до +70 C - работает в холодных и жарких помещениях, включая неотапливаемые цеха.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью работы в условиях повышенной влажности.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как грозовые импульсы.
• Класс токоограничения: 125 - обеспечивает снижение тока КЗ перед отключением, повышая срок службы оборудования.
• Нормативы: соответствует МЭК 60898-1 и МЭК 60947-2 - международные требования к автоматическим выключателям.

Совместимость и монтаж

Выключатель Legrand DX3 409364 устанавливается на DIN-рейку шириной 35 мм. Для фиксации используется защёлка - достаточно вставить устройство в рейку до характерного щелчка. Чтобы снять, отведите защёлку отверткой через специальное отверстие.

Клеммы - винтовые, доступны с лицевой стороны. Подключаются провода сечением 1,5–35 мм2. Обязательно затягивать винты моментом, указанным в инструкции - недостаточно плотное соединение вызывает нагрев.

Глубина монтажа - 47 мм. Убедитесь, что в щите есть достаточное пространство для свободного открывания крышки и обслуживания.

Безопасность и стандарты

Выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 125 снижает энергию, проходящую через оборудование при КЗ, защищая кабели и устройства downstream.

Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому применение допускается только во внутренних электрошкафах с закрытой крышкой.

Преимущества

• Коммутация нейтрали - исключает опасность сохранения потенциала на нулевом проводе после отключения.
• Широкий диапазон рабочих температур - надёжно функционирует даже в неотапливаемых цехах зимой.
• Высокая отключающая способность (16 кА) - подходит для мощных промышленных сетей с высокими токами КЗ.
• Совместимость с другими элементами серии DX3 - можно собрать комплексную систему защиты с одной платформы.
• Простота монтажа и сервиса - защёлка, открытые клеммы и ясная маркировка ускоряют работу монтажника.

Ограничения применения

• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли.
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные компрессоры или сварочные аппараты) - лучше выбрать характеристику D.
• Не подходит для постоянной работы при температуре выше +70 C - риск перегрева и преждевременного выхода из строя.
• Не имеет встроенной сигнализации или дистанционного управления - для этих задач нужны дополнительные модули.

Примеры использования

• Защита трёхфазного станка с двигателем 7,5 кВт в металлообработке.
• Распределительный щит на заводе с несколькими линиями питания конвейеров.
• Щитовая в логистическом терминале, где питание подаётся на освещение, вентиляцию и системы контроля.
• Объекты с высокой вероятностью возникновения КЗ - например, участки с большим количеством кабельных переходов.

Практические советы

• Выбирая автомат Legrand DX3 409364, проверьте, чтобы сечение кабеля входящих проводов находилось в пределах 1,5–35 мм2 - меньшее сечение может не зажаться, большее - не войти в клемму.
• При сборке щита учтите глубину монтажа (47 мм) и оставьте минимум 10–15 см свободного места спереди для доступа.
• Если в вашей сети часто происходят броски напряжения - убедитесь, что другие устройства (например, преобразователи частоты) имеют аналогичную классификацию по импульсному напряжению (4 кВ).
• Для обслуживания используйте только отвёртки с изолированными рукоятками - даже при отключенном питании клеммы остаются под напряжением, если источник находится выше по цепи.
• Не заменяйте этот выключатель на более слабый - 125 А и 16 кА - это не просто “запас”, а необходимые параметры для промышленной сети.
