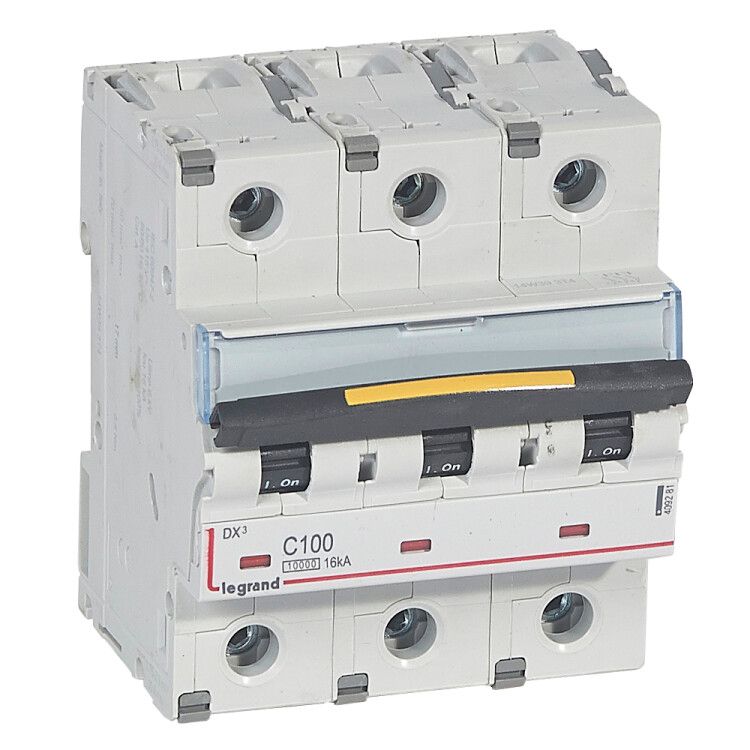

Выключатель автоматический трехполюсный DX3 10000 100А C 16кА (4,5 мод) | 409281 Legrand

Автоматический выключатель модульный трехполюсный 100А C 16кА 4.5 модуля 400В DX3 от Legrand предназначен для защиты электрических цепей в промышленных установках. Этот выключатель сочетает надежную отключающую способность, совместимость с DIN-рейкой и устойчивость к высоким нагрузкам, что делает его универсальным решением для монтажа в щитах управления.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 100А C 16кА 4.5 модуля 400В DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, в распределительных щитах станков, конвейеров, насосных групп и других мощных потребителей переменного тока. Устройство обеспечивает безопасное отключение цепи при аварийных режимах, предотвращая повреждение оборудования и возгорание.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Номинальное напряжение: 400 В (переменный ток AC), номинальное напряжение изоляции - 500 В
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Сечение подключаемых проводов: 1,5–35 мм2 - совместим с медными жилами большинства силовых кабелей
• Модульная ширина: 4,5 модуля (9 мм × 4,5 = 40,5 мм) - занимает место на DIN-рейке
• Глубина монтажа: 47 мм - требует соответствующего места внутри шкафа
• Частота: 50–60 Гц - работает в сетях стандарта Европы и России
• Рабочая температура: от –25 C до +70 C - допустимо использование в неотапливаемых помещениях
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 0 - не имеет активного ограничения тока, отключение происходит естественным образом
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности
• Нормативы: соответствие МЭК 60898-1 / 60947-2

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Крепление осуществляется с помощью защелки - для демонтажа достаточно отвести её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым зажимам на передней панели. Для надежного соединения рекомендуется использовать наконечники (штыревые или трубчатые) при сечении более 10 мм2. Автоматический выключатель модульный 100А C 16кА 4.5 модуля 400В DX3 совместим с другими устройствами серии DX3 и может устанавливаться рядом с рубильниками, УЗО и реле, если соблюдены требования по габаритам и теплоотводу.

Безопасность и стандарты

Автоматический выключатель модульный 100А C 16кА 4.5 модуля 400В DX3 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных распределительных устройств). Это гарантирует проверенную надежность в условиях промышленной эксплуатации. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешних воздействий - поэтому устройство следует устанавливать только во внутренние электрошкафы с закрытыми дверями.

Преимущества

• Высокая отключающая способность (16 кА) - обеспечивает безопасность даже при серьезных КЗ
• Широкий диапазон сечений проводов (1,5–35 мм2) - удобен для подключения различных типов кабелей
• Надежная защелка на DIN-рейке - быстрая установка и замена без инструментов
• Совместимость с сериями Legrand - возможность унифицировать сборку щита
• Устойчивость к широкому температурному диапазону - подходит для условий складов, цехов, наружных щитовых

Ограничения применения

• Не предназначен для использования вне закрытых шкафов - степень защиты IP20 не защищает от пыли, влаги и брызг
• Характеристика “C” не подходит для нагрузок с очень высокими пусковыми токами (например, крупные трансформаторы или сварочные аппараты)
• Не имеет функции дифференциальной защиты - для защиты людей требуется дополнительно устанавливать УЗО
• Не рекомендован для частой ручной коммутации - предназначен для защиты, а не для регулярного включения/выключения
• Класс токоограничения 0 - не снижает амплитуду тока КЗ, что может требовать более мощной кабельной сети

Примеры использования

• Защита главного входа в промышленный станок с асинхронным двигателем мощностью до 45 кВт
• Распределительный автомат в щите управления конвейерной линии
• Фазовый выключатель в системе отопления с несколькими ТЭНами
• Общий автомат для группы светильников в цехе с люминесцентными и LED-приборами

Практические советы

• При подключении многожильных проводов используйте наконечники - это предотвратит ослабление контакта при вибрациях
• Убедитесь, что глубина шкафа минимум 50 мм - необходимо свободное пространство для монтажа и обслуживания
• Проверьте посадочный диаметр DIN-рейки - он должен быть 35 мм, как указано в стандарте
• Не устанавливайте несколько автоматических выключателей модульных 100А C 16кА 4.5 модуля 400В DX3 слишком плотно друг к другу - нужен воздушный зазор для отвода тепла
• При использовании в условиях низких температур (-25 C и ниже) дайте устройству адаптироваться к температуре перед первым включением
