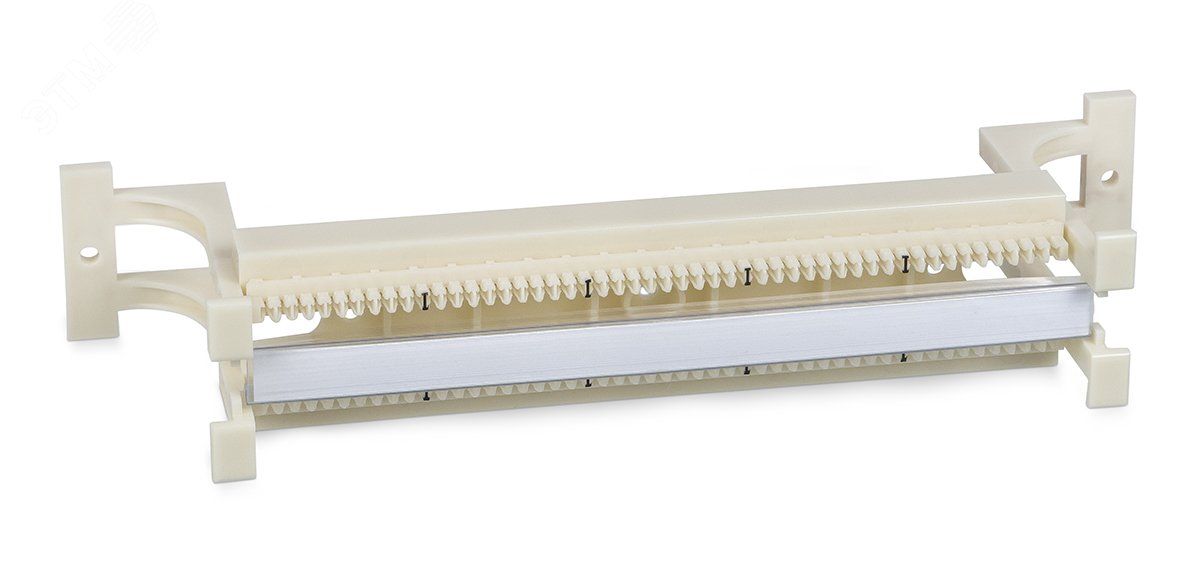

Блок на подставке (без модулей) WB-50P-110TYPE 50-ти парный 110 Cabeus 7088c

Блок 50-ти парный 110 на подставке (без модулей) от Cabeus (арт. wb-50p-110type / 7088c) - это базовая компонента для организации телефонных и сетевых соединений в распределительных шкафах. Предназначен для фиксации и упорядоченного подключения кабелей с разъемами стандарта 110, позволяет выполнять коммутацию без установки модулей.

Назначение и область применения

Этот блок служит основой для создания коммутационных панелей в системах связи. Он не содержит самих модулей - вместо этого предназначен для крепления кабелей напрямую через контактные площадки стандарта 110. Подходит для телефонных сетей, IP-телефонии, локальных вычислительных сетей, где требуется гибкая перекоммутация пар. Часто применяется в серверных помещениях, телекоммуникационных шкафах, офисных центрах и на объектах с централизованной разводкой.

Технические характеристики

• Количество пар: 50
• Стандарт контактов: 110 (типичный для North American wiring systems)
• Форма: подставка с жесткой рамкой, без встроенных модулей
• Материал корпуса: прочный термостойкий пластик
• Работает с кабелями категории UTP/STP Cat5e, Cat6 и выше
• Поддерживает температурный режим от –10C до +40C

Совместимость и монтаж

Блок 50-ти парный 110 на подставке (без модулей) совместим с любыми патч-шнурами и перемычками с разъемами 110 типа. Монтаж выполняется в стандартном 19-дюймовом шкафу - подставка имеет крепежные отверстия для кронштейнов. Кабели зачищаются и заводятся в зажимы по цветовой схеме T568A/B. Инструмент для монтажа - специальный punch-down tool с лезвием 110. Установка требует точного соблюдения порядка скручивания пар - ошибки снижают качество передачи сигнала.

Преимущества

• Высокая плотность размещения: 50 пар на одном устройстве экономят место в шкафу
• Удобство обслуживания: каждая пара доступна для проверки и замены без демонтажа всей системы
• Гибкость: возможность самостоятельной сборки панели из нескольких блоков
• Надежность механического контакта: технология 110 обеспечивает долгий срок службы без окисления

Ограничения применения

• Не подходит для высокочастотных применений свыше 250 МГц - для таких задач лучше использовать модульные RJ45-панели
• Требует ручного монтажа; автоматизация невозможна без внешних устройств
• Не защищен от внешнего воздействия - должен использоваться только внутри закрытых шкафов
• Не работает с оптоволокном или коаксиальными кабелями

Примеры использования

• Центральная коммутационная панель в офисе с 100+ телефонными линиями
• Распределительный узел в многоквартирном доме для подключения VoIP-телефонов
• Интерконнект между серверным оборудованием и коммутаторами в IT-комнате
• Запасной канал для временной переадресации сигналов при ремонте сети

Практические советы

• Перед монтажом обязательно проверьте соответствие цветовой схемы (T568A или T568B) на всех участках трассы
• Используйте только качественные punch-down инструменты - плохой инструмент повредит контакты
• Обязательно помечайте каждый порт этикетками - это сэкономит часы времени при диагностике
• Если планируете частые изменения - рассмотрите использование патч-кордов с 110-вилками вместо постоянных соединений
• Блок 50-ти парный 110 на подставке (без модулей) от Cabeus хорошо сочетается с другими элементами серии Cabeus - используйте однотипную фурнитуру для единообразия системы
