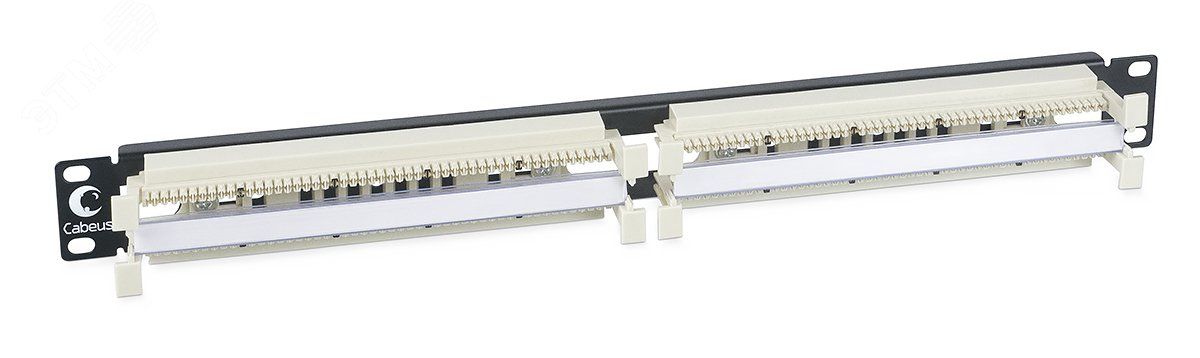

Кросс панель CP-100P-110TYPE 100 парная 110 типа 19дюйм 1U (без модулей) Cabeus 7013c

Кросс-панель Cabeus CP-100P-110Type - это пассивный коммутационный элемент на 100 пар, установленный в 19-дюймовую стойку высотой 1U. Без модулей, она служит основой для организации соединений между кабелями в телефонных и сетевых системах, где требуется гибкая перепрошивка цепей через патч-шнуры.

Назначение и область применения

Кросс-панель Cabeus CP-100P-110Type предназначена для физической коммутации медных кабелей в телекоммуникационных и информационных системах. Подходит для распределения сигналов в телефонных сетях, IP-телефонии, локальных вычислительных сетях (LAN) и других приложениях, где важно легко менять маршруты соединений без перепайки.

Используется там, где нужна надёжная, доступная и многократно переиспользуемая точка соединения: в серверных помещениях, telecom-шкафах, офисных центрах связи, узлах передачи данных.

Технические характеристики

• Количество пар: 100 (200 контактов)
• Тип разъёмов: 110-type (стандарт TIA/EIA-568-B)
• Форм-фактор: 19 дюймов, 1U (высота 44,45 мм)
• Материал корпуса: прочный пластик с металлическими направляющими
• Монтаж: крепление в 19-дюймовую стойку с помощью боковых кронштейнов
• Работает с кабелями категории UTP/STP Cat5e, Cat6 и выше

Совместимость и монтаж

Кросс-панель Cabeus CP-100P-110Type совместима с любыми патч-шнурками с 110-тип вилками. Кабели зачищаются и зажимаются в контактные блоки с помощью punch-down инструмента - без пайки и инструментов с нагревом.

Установка выполняется в стандартную 19-дюймовую стойку. Боковые кронштейны позволяют закрепить панель одним движением. Убедитесь, что в шкафу есть свободное место по глубине - панель выступает назад на 10–12 см после установки всех кабелей.

Безопасность и стандарты

Соответствует требованиям TIA/EIA-568-B и IEC 60603-7 для коммутационных устройств. Материалы корпуса соответствуют нормам UL94 V-0 - самозатухающие, не поддерживают горение.

Преимущества

• Высокая плотность: 100 пар на 1U - экономия места в стойке
• Гибкость: каждая пара может быть переключена отдельно
• Надёжность: механический контакт 110-type обеспечивает долгий срок службы без окисления
• Легкое обслуживание: замена или перемещение соединений занимает минуты
• Не требует питания - полностью пассивное устройство

Ограничения применения

• Не предназначен для работы с оптоволокном - только медные кабели
• Не имеет встроенной защиты от помех - экранирование зависит от используемых кабелей
• Не рекомендуется для внешней установки - отсутствует защита от пыли и влаги (IP-класс не указан)
• Требует наличия специального инструмента (punch-down tool) для монтажа

Примеры использования

• Центральная коммутация телефонных линий в офисе из 100 рабочих мест
• Переключение каналов между PBX и IP-шлюзами
• Распределение сигнала от DSLAM к клиентским линиям
• Тестирование и диагностика сети - временные подключения через патч-шнуры

Практические советы

• Перед монтажом промаркируйте каждый кабель - 100 пар легко запутать
• Используйте патч-шнуры с цветовой кодировкой для быстрого поиска цепей
• Запасайтесь запасными punch-down инструментами - они изнашиваются при частом использовании
• Не затягивайте кабели слишком сильно - это повредит внутренние контакты
• Проверьте посадочные размеры вашей стойки: 19" - это стандарт, но иногда бывают отклонения в 1–2 мм
