Патч-панель 19", 24хRJ-45, FTP, Cat.5e, 1U | 10-0402 SUPRLAN Net.on

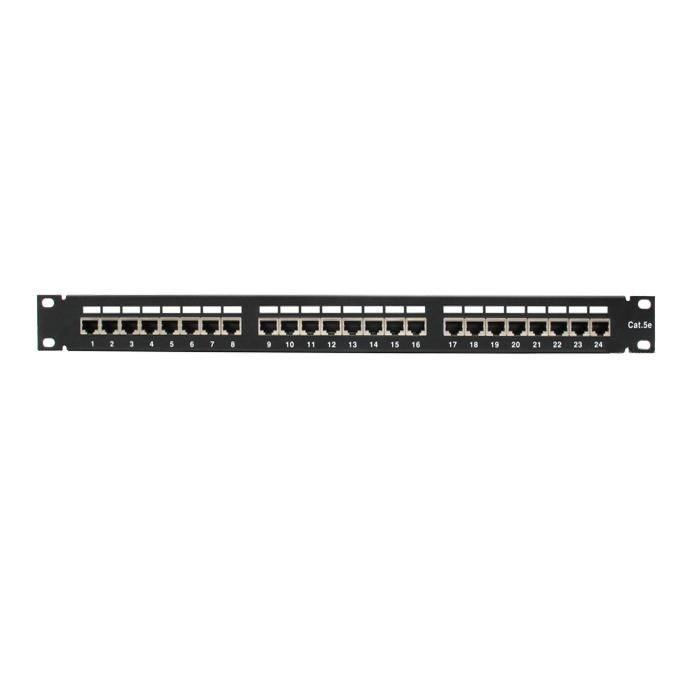

Патч-панель Suprlan 10-0402 - это экранированная коммутационная панель из стали с 24 портами RJ-45 Cat.5e, предназначенная для организации проводной сети в 19-дюймовой стойке. Подходит для централизованного подключения кабелей в офисах, серверных и телекоммуникационных помещениях.

Назначение и область применения

Патч-панель Suprlan 10-0402 используется для терминации кабелей в системах структурированной кабельной системы (СКС). На ней закрепляют горизонтальные кабели от рабочих мест, а через patch-cord’ы соединяют с сетевым оборудованием - коммутаторами, маршрутизаторами, серверами. Применяется в офисах, дата-центрах, учебных заведениях, производственных объектах с высокими требованиями к помехозащищённости.

Технические характеристики

• Количество портов: 24 × RJ-45
• Категория передачи: Cat.5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: FTP (foiled twisted pair) - каждый скрученный пар имеет фольговый экран, снижающий влияние внешних электромагнитных помех
• Форм-фактор: 1U (1,75 дюйма), совместим с любой 19-дюймовой стойкой
• Способ присоединения: 110 - типовое зажимное соединение с помощью punch-down инструмента
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: черный
• Расположение: внутреннее исполнение - монтируется внутри стойки, не выступает за её грань

Совместимость и монтаж

Патч-панель Suprlan 10-0402 устанавливается в 19-дюймовые телекоммуникационные стойки с помощью стандартных креплений. Для монтажа требуется:

• Предварительно подготовленные кабеля Cat.5e с обжатыми концами (не требуют обжима на самой панели)
• Punch-down инструмент для фиксации жил в контактах типа 110
• Учет посадочных размеров: глубина панели соответствует стандартным 1U-корпусам, не перекрывает доступ к задним панелям оборудования

На лицевой стороне все порты пронумерованы, есть поля для ручной маркировки - удобно при обслуживании и диагностике.

Безопасность и стандарты

Патч-панель Suprlan 10-0402 соответствует требованиям стандарта TIA/EIA-568-B.2 для категории 5e. Материалы и конструкция обеспечивают безопасную работу при напряжении до 250 В переменного тока. Напряжение питания не подаётся на панель - она является пассивным компонентом сети.

Преимущества

• Экранирование FTP снижает уровень наводок от силовых кабелей, светодиодных светильников, частотных преобразователей - особенно важно в промышленных условиях
• Стальной корпус с порошковой окраской устойчив к деформациям и долговечен при многократном использовании
• Порт-маркировка позволяет быстро находить нужные соединения без тестера
• Совместимость с любыми patch-cord’ами RJ-45 Cat.5e/Cat.6

Ограничения применения

• Не подходит для установки вне помещений - не имеет защиты IP, не рассчитана на влагу, пыль, температурные колебания
• Не рекомендована для работы с кабелями выше категории 5e (например, Cat.6A) - не гарантирует соответствие характеристикам
• Требует точного соблюдения технологии присоединения: неверный порядок жил или плохой контакт 110 вызывают потери сигнала
• Не содержит встроенной защиты от перенапряжений - для защиты оборудования необходимо использовать отдельные SPD-устройства

Примеры использования

• Подключение компьютеров, телефонов и IP-камер к коммутатору в офисной сети
• Центральный узел связи в производственном цехе с частотными преобразователями и датчиками
• Распределительный щит в многоэтажном здании, где кабели от этажей собираются в одной стойке
• Объединение нескольких VLAN через patch-cords между патч-панелями

Практические советы

• Перед монтажом проверьте, что кабель Cat.5e не перегнут более чем на 90° - это сохраняет экранирующие свойства
• Используйте качественный punch-down инструмент: некачественные инструменты повреждают контакты и нарушают баланс пар
• Не заполняйте панель полностью - оставьте место для будущего расширения и лучшей вентиляции
• При прокладке кабелей в стойке используйте кабель-менеджеры - так снижается нагрузка на порты патч-панели Suprlan 10-0402
• Проверяйте целостность экрана: он должен быть замкнут на заземление стойки через металлический корпус - иначе эффект экранирования будет минимальным
