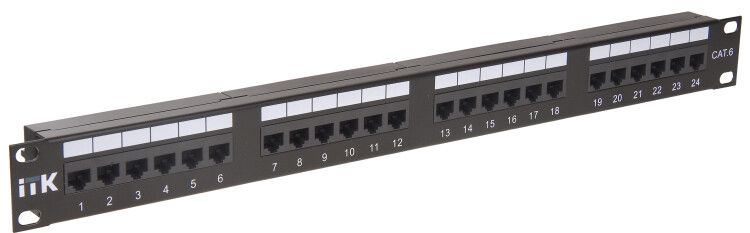

Патч-панель ITK 1 юнит категория 6 UTP 24 порта (Dual) - PP24-1UC6U-D05 IEK

Патч-панель ITK (IEK) pp24-1uc6u-d05 - это компактная коммутационная панель на 1 юнит, предназначенная для организации и управления кабелями в 19-дюймовых стойках. Подходит для создания надежной структурированной кабельной системы в офисах, центрах обработки данных и промышленных объектах.

Назначение и область применения

Патч-панель ITK (IEK) pp24-1uc6u-d05 используется для коммутации кабелей категории 6 UTP между информационными розетками пользователей и сетевым оборудованием - коммутаторами, маршрутизаторами, серверами. Устанавливается в 19-дюймовые стойки и шкафы в серверных помещениях, распределительных узлах, телекоммуникационных шкафах. Применяется там, где требуется организовать большое количество точек подключения с сохранением качества сигнала до 250 МГц.

Технические характеристики

• Количество портов: 24 (RJ45, 8P8C)
• Категория: Cat 6 - обеспечивает скорость передачи до 1 Гбит/с и частоту до 250 МГц
• Тип кабеля: UTP (неэкранированная витая пара)
• Способ монтажа: 19-дюймовая рамка, высота 1 U (44,45 мм)
• Материал корпуса: сталь, черное покрытие - прочность и антикоррозийная защита
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в условиях постоянного переподключения
• Схема обжима: поддерживает стандарты T568A и T568B
• Тип контактов: Dual IDC - два слоя защелкивающихся контактных пластин для удобного обжима кабелей

Совместимость и монтаж

Патч-панель ITK (IEK) pp24-1uc6u-d05 совместима со всеми стандартными 19-дюймовыми стойками и шкафами. Крепится через боковые отверстия с помощью болтов или крепежа, входящего в комплект. Обжим кабелей выполняется с задней стороны с использованием инструмента для IDC-контактов - каждый порт имеет две пары контактов, что позволяет легко фиксировать 24 кабеля без перегибов. Передняя панель имеет маркировочные поля и нумерацию портов для быстрой идентификации. Наличие Dual IDC снижает усилие при обжиме и повышает надежность соединений.

Безопасность и стандарты

• Соответствует стандартам: UL 1863, ISO/IEC 11801:2002, TIA/EIA-568-B
• Поддерживает цветовую и цифровую маркировку проводников согласно T568A/B
• Изделие не содержит опасных материалов, соответствует RoHS

Преимущества

• Увеличенная плотность: 24 порта на 1U позволяют экономить место в стойке
• Dual IDC - упрощает и ускоряет монтаж, снижает риск ошибок при обжиме
• Жесткий металлический корпус - предотвращает деформацию при нагрузке и обеспечивает механическую стабильность
• Четкая маркировка портов - уменьшает время диагностики и обслуживания
• Совместимость с любыми RJ45-патч-кордами категории 5e и выше

Ограничения применения

• Не предназначена для работы с экранированными кабелями STP/FTP - отсутствие экрана не обеспечивает помехозащиту
• Не рекомендуется использовать вне помещений - не имеет защиты от влаги и пыли (IP-класс не указан)
• Работает только с UTP-кабелями; применение с FTP/STP может вызвать проблемы с заземлением и ЭМИ
• Не подходит для монтажа в настенных коробках - требует 19-дюймовой стойки

Примеры использования

• Центральный коммутационный узел в офисном здании - подключение всех рабочих мест к core-коммутатору
• Серверная в малом бизнесе - организация связи между серверами, NAS и сетевым оборудованием
• Производственные участки - подключение контроллеров, HMI-терминалов и датчиков к локальной сети
• Объекты с высокой плотностью розеток - школы, больницы, call-центры

Практические советы

• Перед установкой проверьте, что посадочный диаметр крепежных отверстий совпадает с профилем вашей стойки (стандарт 19” - 482,6 мм)
• Используйте кабельный органайзер (дополнительно) для упорядочивания кабелей сзади - это продлит срок службы патч-панели и упростит обслуживание
• При обжиме кабелей соблюдайте порядок цветов T568B - он чаще всего применяется в корпоративных сетях
• Не затягивайте кабели слишком сильно - избыточное натяжение может повредить внутренние жилы и снизить качество связи
• При замене оборудования всегда используйте одинаковые схемы обжима (T568A или T568B) на обоих концах - смешивание вызывает потери сигнала
