Коннекторы 8P8C (Компьютерный разъем) F/UTP Cat.5e (RJ-45) Уп. 100шт. - 10-0231 Net.on

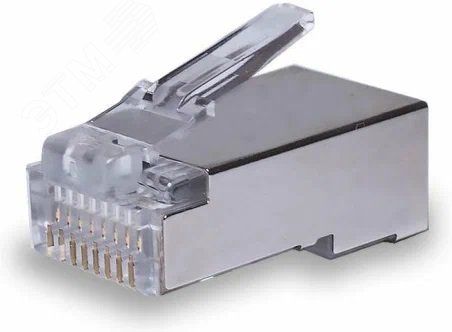

Коннектор 8P8C F/UTP или FTP Cat.5e (RJ-45) уп. 100шт. от бренда SUPRLAN - это надёжный обжимной разъём для оконцевания экранированного кабеля витой пары категории 5е. Подходит для промышленных и офисных сетей, где важна защита от помех. Артикул 10-0231 рассчитан на массовое применение в комплектациях из 100 штук.

Назначение и область применения

Коннектор 8P8C F/UTP или FTP Cat.5e (RJ-45) уп. 100шт. предназначен для соединения экранированного кабеля витой пары с оборудованием сети - коммутаторами, маршрутизаторами, IP-камерами, терминалами и другими устройствами. Применяется там, где требуется защита от внешних электромагнитных помех: на производствах, в серверных помещениях, рядом с силовыми кабелями или частными линиями связи.

Технические характеристики

• Тип разъёма: RJ45 (8P8C) - восемь контактов, соответствует стандарту Ethernet
• Категория передачи: Cat.5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: F/UTP - фольгированная экранная оболочка вокруг всех пар, каждая пара неэкранирована
• Способ монтажа: обжимной - требует специального инструмента для фиксации
• Поддерживаемый кабель: 24–26 AWG - оптимально для тонких проводников, типичных в витой паре
• Материал корпуса: поликарбонат - прочный, жаростойкий, устойчив к механическим нагрузкам
• Исполнение: внутреннее - предназначено для установки внутри корпусов, распределительных коробок или защищённых зон
• Цвет: серебристый - визуально отличается от неэкранированных аналогов, позволяет легко идентифицировать тип кабеля

Совместимость и монтаж

Коннектор 8P8C F/UTP или FTP Cat.5e (RJ-45) уп. 100шт. совместим с любым экранированным кабелем категории 5е с фольгированным экраном (F/UTP). Для правильного монтажа необходимо:

• Использовать обжимной клещи с матрицей для RJ45 и возможностью работы с экранированными разъёмами
• Убедиться, что экран кабеля правильно зафиксирован в контактной пластине разъёма - он должен замыкаться на металлический корпус коннектора
• Не перегибать провода при подготовке - повреждение жил снижает качество связи
• Проверить целостность экрана после обжима - слабый контакт с экраном сводит на нет преимущество F/UTP

Безопасность и стандарты

Коннектор 8P8C F/UTP или FTP Cat.5e (RJ-45) уп. 100шт. соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5е. Материал корпуса - поликарбонат - соответствует нормам горючести UL94 V-2. Нет открытых токоведущих элементов - безопасен при работе под напряжением до 250 В переменного тока.

Преимущества

• Универсальные ножи поддерживают как одножильный, так и многожильный кабель - не нужен выбор между типами проводника
• Фольгированное экранирование снижает влияние радиопомех и наводок от силового оборудования
• Высокая плотность материалов обеспечивает долгий срок службы даже при частых подключениях
• Серебристый цвет помогает быстро отличить экранированные участки сети от неэкранированных при обслуживании

Ограничения применения

• Не подходит для неэкранированных кабелей UTP - экран будет бесполезным, а монтаж усложнится
• Не предназначен для наружной установки - отсутствует степень защиты IP, материал не устойчив к УФ-лучам и осадкам
• Работает только с кабелем 24–26 AWG; более толстые провода (например, 22 AWG) не войдут в контактную часть
• Требует точного соблюдения технологии обжима - неквалифицированный монтаж приведёт к потере экрана и повышенной чувствительности к помехам

Примеры использования

• Подключение IP-камер в цехах с мощными двигателями
• Сборка локальной сети на заводе с высоким уровнем ЭМИ
• Прокладка кабеля от контроллеров PLC к коммутаторам в электрощитовой
• Замена старых разъёмов в существующих системах с экранированным кабелем Cat.5e

Практические советы

• Перед обжимом проверьте, чтобы экран кабеля был равномерно расправлен и попал под металлическую планку коннектора - это гарантирует работу экрана
• Не используйте обычные обжимные клещи для UTP - они не обеспечивают надёжный контакт с экраном
• Храните коннекторы в оригинальной упаковке - избыток пыли или влаги может повредить контакты
• При тестировании сети используйте кабельный анализатор - он покажет, работает ли экран и есть ли переходные сопротивления
• Артикул 10-0231 идеален для закупок партиями - 100 штук хватит на крупный проект или запас на несколько месяцев
