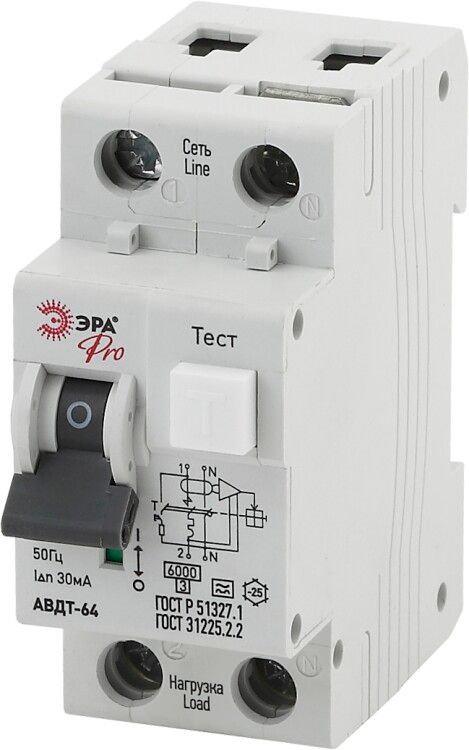

Выключатель автоматический дифференциального тока 2п (1P+N) C 25А 30мА тип A АВДТ 64 Pro NO-901-85 Эра Б0031835

Автоматический выключатель дифференциального тока АВДТ 64 C25 30мА 1P+N тип А от ЭРА предназначен для защиты людей от удара током, предотвращения пожаров из-за утечек и обеспечения надёжного отключения при перегрузках и КЗ. Устройство совмещает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает его удобным решением для групповых цепей в жилых и хозяйственных помещениях.

Назначение и область применения

АВДТ 64 C25 30мА 1P+N тип А защищает от поражения электрическим током при повреждении изоляции - например, при контакте с повреждённым кабелем или металлическим корпусом оборудования. Он также предотвращает возгорание из-за утечек тока на землю и отключает цепь при перегрузке или коротком замыкании.

Подходит для защиты:

• розеточных групп в ванных комнатах, подвалах, гаражах;
• наружных розеток и освещения;
• групповых линий, где есть риск утечек через бытовую технику или старую проводку.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения, отключается при превышении.
• Дифференциальный ток: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для человеческой жизни.
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный (например, от устройств с выпрямителями: стиральные машины, компьютеры, светодиодные драйверы).
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая опасность сохранения потенциала на нулевом проводе.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C - оптимальна для бытовой техники и освещения; допускает кратковременные пусковые токи (до 5–10× I_n) без ложных срабатываний.
• Класс токоограничения: 3 - обеспечивает самое быстрое ограничение тока КЗ среди доступных классов, снижая тепловое воздействие на провода.
• Степень защиты IP20: защищён от прикосновений пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли - устанавливается внутри щитов.
• Рабочая температура: от –25C до +50C - подходит для холодных помещений (гаражи, подвалы) и жарких условий.
• Поперечное сечение проводника: 1–25 мм2 - позволяет подключить медные провода от 1 до 25 квадратных миллиметров.
• Модульная ширина: 2 модуля - занимает два места на DIN-рейке, стандарт для устройств 1P+N.
• Глубина монтажа: 83 мм - требует достаточного внутреннего объёма распределительного щита.
• Частота: 50 Гц - работает в сетях России и стран СНГ.

Совместимость и монтаж

АВДТ 64 C25 30мА 1P+N тип А монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется в соответствии с маркировкой L (фаза) и N (нейтраль): входные клеммы - сверху, выходные - снизу. Ноль обязательно проходит через аппарат, так как он имеет коммутируемый нейтральный проводник - это обязательное требование для обеспечения полной защиты.

Не используйте этот выключатель в трёхфазных системах. Для многополюсных цепей требуется другой тип устройства.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1. Категория перенапряжения 3 указывает на повышенную устойчивость к скачкам напряжения, характерным для слабых участков сети. Это важно для регионов с нестабильным электроснабжением.

Преимущества

• Объединяет защиту от утечек, перегрузок и КЗ в одном устройстве - экономит место в щите.
• Тип A обеспечивает защиту от современной техники с импульсными источниками питания - важнее, чем тип AC.
• Коммутируемый ноль гарантирует полное отключение цепи, исключая опасность “живого” нуля после срабатывания.
• Класс 3 токоограничения минимизирует риск повреждения проводки при КЗ.

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных цепей 230 В.
• IP20 не допускает установку вне закрытых щитов - нельзя использовать во влажных местах без дополнительной защиты.
• Не подходит для цепей с высокими пусковыми токами (>10×I_n), например, мощные насосы или компрессоры - лучше выбрать тип D.
• Не рекомендуется для защиты одного единственного прибора - эффективен только при защите группы потребителей.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании бритвы или фена.
• Линия питания розеток в гараже - защищает от утечек через инструменты с повреждённой изоляцией.
• Освещение подвала - предотвращает пожар при пробое кабеля в сыром месте.
• Групповая линия к стиральной машине, посудомойке и микроволновке - обеспечивает комплексную защиту всех устройств.

Практические советы

• Проверяйте посадочный диаметр кабеля - провода меньше 1 мм2 или больше 25 мм2 не подходят для зажимов.
• Избегайте перегрузки щита: глубина 83 мм требует свободного пространства за устройством - не устанавливайте плотно друг к другу без вентиляционного зазора.
• Тестируйте кнопку «Т» ежемесячно - это проверяет работоспособность дифференциального механизма.
• Если в доме много электроники (LED-освещение, зарядки, Wi-Fi роутеры), тип A - правильный выбор, тип AC уже устарел.
• Не заменяйте АВДТ 64 C25 30мА 1P+N тип А обычным автоматом - потеряете защиту от утечек, даже если автомат стоит рядом.
