Разъем F RG-59 L=19мм цинк PROCONNECT 05-4002-4 MEET

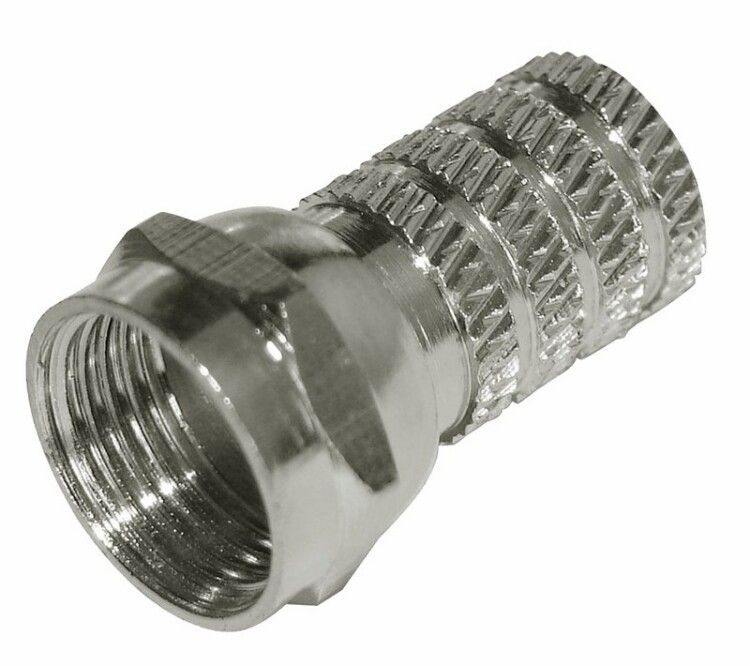

Разъем F RG-59 L=19 мм, цинк от PROconnect - это надежный фиксирующий разъем для коаксиального кабеля RG-59 с импедансом 75 Ом, предназначенный для подключения антенн, спутниковых приемников и видеотехники. Артикул 05-4002-4 обеспечивает простую установку без пайки, благодаря чему разъем F RG-59 L=19 мм, цинк часто используется в быстром монтаже TV-систем.

Назначение и область применения

Разъем F RG-59 L=19 мм, цинк применяется для соединения коаксиального кабеля RG-59 с телевизионной, спутниковой и видеоаппаратурой - например, с ресиверами, телевизорами, DVR, модемами и распределительными устройствами. Подходит для внутренней и наружной прокладки сигналов в системах аналогового и цифрового вещания. Благодаря отсутствию отдельного штекера, центральная жила кабеля становится частью контакта, снижая потери сигнала.

Технические характеристики

• Тип разъема: F (папа)
• Тип кабеля: RG-59
• Импеданс: 75 Ом
• Способ подключения: F-прессуемый (накрутка гильзы)
• Длина корпуса: 19 мм
• Материал корпуса: цинк с никелированием
• Цвет: серебристый

Совместимость и монтаж

Разъем F RG-59 L=19 мм, цинк совместим только с коаксиальным кабелем RG-59. Установка не требует пайки или специализированных инструментов - достаточно подготовить кабель:

1. Снять внешнюю изоляцию на 8–10 мм.
2. Загнуть оплетку назад, чтобы она не мешала.
3. Обрезать центральную жилу до уровня изоляции.
4. Надеть разъем на кабель и плотно закрутить гильзу руками - зажим происходит за счет давления на оплетку.

Убедитесь, что диаметр кабеля соответствует внутреннему размеру гильзы - для RG-59 он стандартизирован, но перегрузка или использование другого типа кабеля (например, RG-6) приведёт к плохому контакту.

Безопасность и стандарты

Разъем F RG-59 L=19 мм, цинk соответствует требованиям к импедансу 75 Ом, применяемым в телевизионных системах. Никелирование поверхности предотвращает окисление и повышает долговечность контакта. Материал - цинк - обеспечивает достаточную механическую прочность, но не предназначен для экстремальных условий. Сертификация по ГОСТ или IEC не указана - продукт ориентирован на коммерческий рынок, а не на промышленные системы высокой ответственности.

Преимущества

• Нет лишних контактных элементов - центральная жила кабеля работает как штекер, минимизируя потери сигнала.
• Не нужна пайка - установка возможна даже без инструментов, что удобно для полевых работ.
• Никелированная поверхность устойчива к коррозии, особенно важна при использовании вне помещений.
• Фиксация через накрутку гарантирует надежный электрический контакт с оплеткой кабеля.

Ограничения применения

• Подходит только для кабеля RG-59 - несовместим с RG-6, RG-11 и другими типами.
• Не рекомендован для постоянного воздействия воды или влажной среды без дополнительной герметизации - материал цинка не является водоупорным.
• Не предназначен для частых демонтажей - многократная накрутка может деформировать гильзу и нарушить контакт.
• Не подходит для передачи мощных RF-сигналов выше 1 GHz - ограниченная эффективность на высоких частотах по сравнению с более современными разъемами.

Примеры использования

• Подключение антенны к телевизору в квартире.
• Монтаж спутникового ресивера на крыше дома.
• Создание локальной CCTV-сети с камерами на базе RG-59.
• Ремонт старой телевизионной проводки в офисе или доме.

Практические советы

• Перед установкой проверьте, что центральная жила кабеля ровно обрезана - излишек или недостаток длины вызывают слабый контакт.
• Плотно затягивайте гильзу - если разъем болтается, сигнал будет прерываться.
• Для наружного монтажа используйте термоусадочные трубки или герметик вокруг основания разъема - это продлит срок службы.
• Артикул 05-4002-4 от PROconnect хорошо сочетается с другими изделиями REXANT и PROconnect - можно собирать комплекты одной серии.
• Не путайте с разъемами типа BNC - они имеют другой механизм крепления и не взаимозаменяемы.
