FPT-B9-62-LC/PR-1.5M-LSZH-OR Пигтейл волоконно-оптический MM 62.5/125, LC, 1.5 м, LSZH | 387986 Hyperline

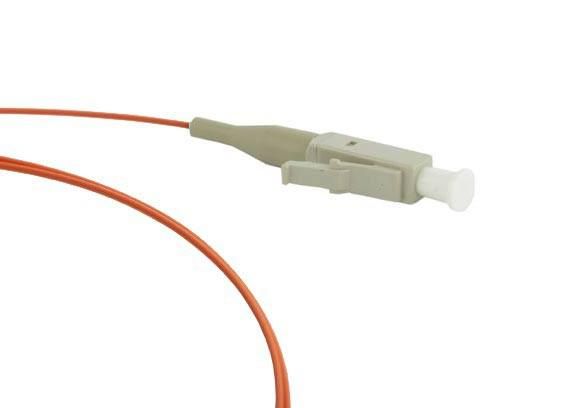

Пигтейл волоконно-оптический многомодовый 62.5/125 LC 1.5 м LSZH от бренда Hyperline - это одноволоконный монтажный шнур с коннектором LC на одном конце, предназначенный для соединения оптического кабеля с оборудованием в локальных и телекоммуникационных сетях. Артикул fpt-b9-62-lc/pr-1.5m-ls соответствует требованиям LSZH и используется там, где важна безопасность при горении.

Назначение и область применения

Пигтейл волоконно-оптический многомодовый 62.5/125 LC 1.5 м LSZH применяется для оконцевания оптического кабеля на стороне оборудования - например, коммутатора, маршрутизатора или терминалов распределительной коробки. Он служит переходным звеном между фиксированным кабелем и активными устройствами. Подходит для построения FTTH, LAN, телекоммуникационных и промышленных ВОЛС. Особенно актуален там, где требуется надежное и компактное подключение через интерфейс LC.

Технические характеристики

• Тип волокна: многомодовое, OM1, с диаметром сердечника 62,5 мкм и оболочки 125 мкм - обеспечивает работу на длинах волн 850 и 1300 нм;
• Длина: 1,5 метра - оптимальна для внутренних соединений в шкафах и на стендах;
• Разъем: LC - малогабаритный, защелкивающийся, совместим с большинством современных SFP-портов;
• Оболочка: LSZH (Low Smoke Zero Halogen) - при возгорании выделяет минимальное количество дыма и не содержит галогенов, что снижает риск коррозии и опасности для людей;
• Цвет: оранжевый - стандартизированная цветовая маркировка для многомодового волокна OM1;
• Количество волокон: одно - предназначен для точечного подключения одного канала передачи данных.

Совместимость и монтаж

Пигтейл волоконно-оптический многомодовый 62.5/125 LC 1.5 м LSZH совместим с любым оборудованием, имеющим порты LC. Для монтажа требуется подготовить конец основного оптического кабеля - он должен быть оконцован вручную или механически, после чего пигтейл спаивается или закрепляется в специальной муфте. Учитывайте, что этот тип пигтейла не имеет разъема на втором конце - он не является патч-кордом и требует дополнительной обработки на месте установки. Диаметр кабеля позволяет легко укладывать его в плотных шкафах, но изгибать радиусом менее 30 мм нельзя.

Безопасность и стандарты

Оболочка выполнена по стандарту LSZH - соответствует нормам безопасности для помещений с высокой плотностью оборудования (офисы, серверные, метро, больницы). Это значит, что при перегреве или возгорании материал не выделяет едких газов и практически не дымит. Соответствует требованиям IEC 60754 и IEC 61034. Не рекомендован для внешней прокладки - отсутствует защита от УФ-излучения и механических нагрузок.

Преимущества

• Компактный разъем LC экономит место в распределительных шкафах;
• Материал LSZH повышает уровень пожарной безопасности в замкнутых пространствах;
• Стандарт OM1 обеспечивает достаточную пропускную способность для сетей до 1 Гбит/с на расстояниях до 300 м;
• Яркая оранжевая оболочка упрощает идентификацию многомодового волокна среди других типов кабелей.

Ограничения применения

• Не подходит для длинных трасс - OM1 имеет ограниченную дальность передачи (до 300 м при 1 Гбит/с);
• Не предназначен для работы на скоростях выше 10 Гбит/с - для таких задач нужен OM3/OM4;
• Не имеет защиты от внешнего воздействия - нельзя использовать вне помещений без дополнительной трубки или каналов;
• Требует профессиональной оконцовки на другом конце - не готов к Plug & Play без подготовки.

Примеры использования

• Подключение оптического модуля SFP в коммутаторе к распределительному щиту через спаянный кабель;
• Завершение волокон в ODF-шкафу при сборке FTTH-сети;
• Интерконнект между пассивными элементами в центральном офисе провайдера;
• Монтаж в промышленных контроллерах, где важна безопасность при возможном перегреве.

Практические советы

• Перед монтажом проверьте, чтобы диаметр волокна (62,5/125) совпадал с остальным кабелем в сети - смешивание OM1 и OM3/OM4 вызывает потери сигнала;
• Используйте защитные колпачки на разъеме LC до момента подключения - пыль и грязь нарушают связь;
• При прокладке внутри шкафа не допускайте резких изгибов - минимальный радиус изгиба - 30 мм;
• Этот пигтейл - не патч-корд. Его второй конец необходимо оконцевать самостоятельно или заказать готовую сборку с двумя разъемами, если нужен быстрый plug-and-play.
