Разъем телефонный RJ-9(4P4C), REXANT - 05-1001 MEET

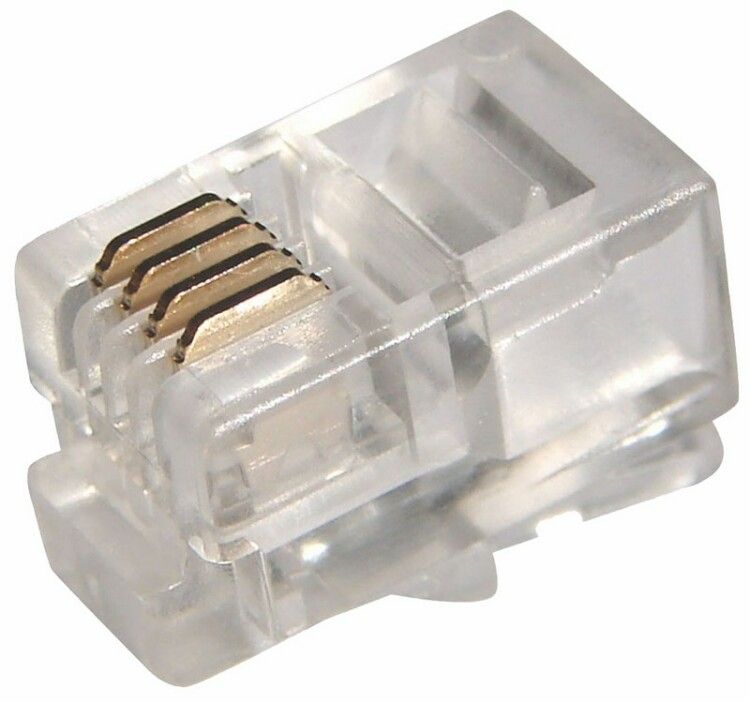

Разъем телефонный RJ-9(4P4C) от REXANT - это штекер с обжимным соединением, предназначенный для надежного подключения двух- или четырехжильных телефонных кабелей к устройствам с гнездом 4P4C. Артикулы etm05-1001 и 05-1001 подходят для монтажа в системах связи, офисном оборудовании и устройствах с интерфейсом RJ-9.

Назначение и область применения

Разъем телефонный RJ-9(4P4C) используется для подключения телефонной аппаратуры, факсов, модемов, гарнитур и других устройств, оснащенных разъемом 4P4C. Применяется там, где требуется передача сигнала низкой мощности - например, в системах внутренней связи, АТС, терминалах и медицинском оборудовании. Подходит для кабелей с витой парой или круглым профилем.

Технические характеристики

• Тип разъема: RJ-9 (4P4C) - четыре контакта, четыре позиции
• Исполнение: штекер (вилка), для подключения к розетке
• Способ подключения: обжим - требует специального инструмента
• Тип кабеля: витой/круглый, с многопроволочными жилами
• Материал контактов: медные ножи с покрытием технического золота толщиной 3 мкм
• Корпус: прозрачный прочный пластик
• Площадь сечения кабеля: не указана (не подходит для силовых кабелей)

Совместимость и монтаж

Разъем телефонный RJ-9(4P4C) совместим с любыми кабелями, оконцованными 4-проводной витой парой. Обжим выполняется исключительно с помощью специализированного обжимного инструмента - обычные плоскогубцы не обеспечат надежного контакта. Убедитесь, что внешний диаметр кабеля позволяет свободно войти в корпус разъема. После обжима проверьте плотность фиксации жил - каждая должна упереться в контактную площадку.

Безопасность и стандарты

Разъем произведен в соответствии с международными стандартами IEEE. Наличие золотого покрытия контактов снижает риск окисления и повышает срок службы соединения. Однако продукт не рассчитан на работу под высоким напряжением или токами выше 1 А - не используйте его в цепях PoE (Power over Ethernet), так как заявление о поддержке PoE в описании производителя некорректно: разъем 4P4C физически не предназначен для передачи питания.

Преимущества

• Золотое покрытие контактов обеспечивает стабильный сигнал и минимальное сопротивление
• Прозрачный корпус позволяет контролировать правильность заправки жил при монтаже
• Поддержка многопроволочных проводников - удобно при работе с гибкими кабелями
• Высокая механическая прочность корпуса за счет качества пластика

Ограничения применения

• Не подходит для передачи электроэнергии - не используйте в сетях PoE
• Не применяйте в условиях повышенной вибрации без дополнительной фиксации
• Не допускается использование с однопроволочными жилами большего сечения - возможен перегрев и плохой контакт
• Не предназначен для наружной установки - отсутствует защита IP

Примеры использования

• Подключение старых аналоговых телефонов к стеновой розетке
• Соединение гарнитуры с коммуникатором в call-центре
• Установка кабеля между модемом и телефонной линией
• Монтаж внутри медицинских приборов с интерфейсом RJ-9

Практические советы

• Перед обжимом удалите изоляцию точно до метки - слишком длинная оголенная часть вызывает замыкание
• Проверяйте цветовую раскладку жил: для 4P4C обычно используются 2-4 провода (обычно синий/белый и красный/черный)
• Используйте только инструмент с матрицей 4P4C - другие типы (например, 8P8C) не подойдут
• После сборки потяните кабель - если он выскальзывает, обжим выполнен неверно
• Артикулы etm05-1001 и 05-1001 - один и тот же продукт; различия в номерах связаны с партиями поставки
