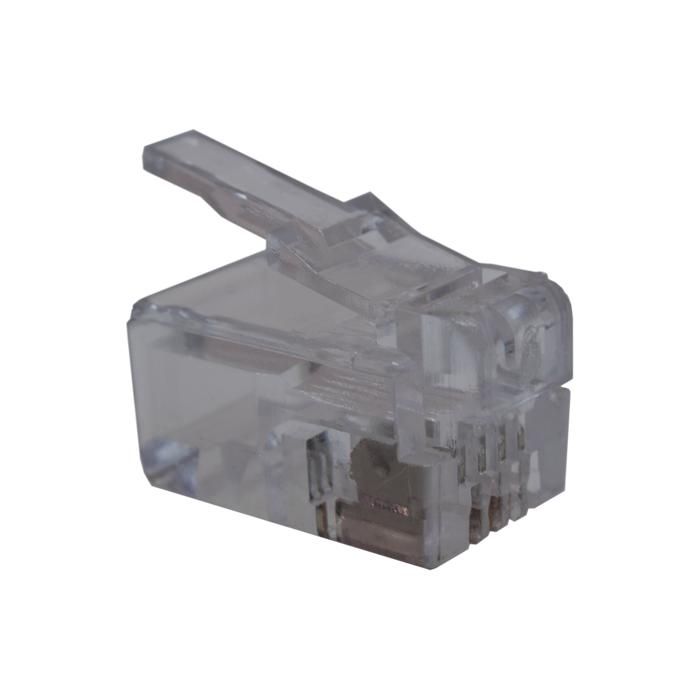

Коннекторы 4P4C (Телефонные разъемы) (RJ-11) Уп. 100шт. - 10-0229 Net.on

Коннекторы 4P4C (RJ-11) Suprlan артикул 10-0229 — это компактные обжимные разъёмы для сборки телефонных шнуров и патч-кордов. Упаковка содержит 100 единиц, что удобно для массового монтажа в офисах, на объектах связи и в домашних условиях.

Назначение и область применения

Коннекторы 4P4C (RJ-11) предназначены для соединения телефонного оборудования: трубок, модемов, факсов, АТС и других устройств с двухпроводными или четырёхпроводными кабелями. Применяются при изготовлении удлинителей, патч-кордов и внутренней проводки внутри зданий. Подходят для систем голосовой связи и низкоскоростных передач данных.

Технические характеристики

• Тип разъёма: RJ11 / RJ12 (4 контакта, 4 позиции — 4P4C)
• Способ присоединения: Обжим — требует специальный инструмент (обжимной клещи)
• Поддерживаемый кабель: 24–26 AWG (диаметр жил 0,5–0,4 мм)
• Материал корпуса: Прозрачный пластик — позволяет контролировать правильность зачистки и установки жил
• Температурный режим монтажа: от –10 °C до +60 °C — не подходят для холодных или нагреваемых внешних сред
• Способ монтажа: Только внутри помещений — не предназначены для уличной эксплуатации
• Цвет: Прозрачный — визуально контроль качества сборки

Совместимость и монтаж

Коннекторы 4P4C (RJ-11) Suprlan 10-0229 совместимы с любыми кабелями типа UTP/FTP с числом жил 2 или 4, соответствующими стандарту AWG 24–26. Монтаж выполняется путём обжима: после зачистки изоляции жилы вставляют в контактные каналы, затем плотно обжимают клещами. Каждый контакт имеет металлический зубец, который пробивает изоляцию жилы при обжиме — дополнительная зачистка не требуется. Перед обжимом проверьте порядок расположения жил — он влияет на работоспособность соединения.

Безопасность и стандарты

Не имеют сертификации по стандартам безопасности высокого напряжения. Предназначены исключительно для слаботочных цепей (до 48 В постоянного тока). Не применяйте в сетях переменного тока выше 30 В или с повышенным риском перегрузки.

Преимущества

• Удобство массового использования — 100 штук в одной упаковке снижают затраты на закупку
• Прозрачный корпус обеспечивает контроль за правильностью заполнения контактов
• Стандартный формат 4P4C — универсальная совместимость с большинством телефонных устройств
• Обжимной тип — надёжнее, чем винтовые аналоги; не требует обслуживания после установки

Ограничения применения

• Не допускается использование вне помещений — материал не рассчитан на воздействие осадков, УФ-лучей или температур ниже –10 °C
• Не подходят для кабелей толще 24 AWG — возможна плохая посадка и потеря контакта
• Не предназначены для частых подключений/отключений — механическая прочность ниже, чем у профессиональных разъёмов с замком
• Не рекомендуются для цифровых интерфейсов (Ethernet, USB) — не поддерживают необходимую скорость и экранирование

Примеры использования

• Изготовление удлинителей для телефонных аппаратов в офисах
• Замена повреждённых шнуров между модемом и стеной
• Сборка патч-кордов для подключения IP-телефонии через адаптеры
• Подключение сигнализационных устройств с телефонным выходом

Практические советы

• Перед обжимом обязательно сверьте цветовую раскладку жил с используемым стандартом (T568A/B не применяются — здесь используется последовательность 1–4 по номеру контакта)
• Используйте качественные обжимные клещи с матрицей для RJ11 — некорректный обжим вызывает обрыв связи
• Проверяйте каждый собранный коннектор тестером — особенно если используется многожильный кабель
• Храните упаковку в сухом месте — даже пластиковый корпус чувствителен к длительному воздействию влаги
• Для долговечности не перегибайте шнур ближе 3 см от коннектора — место перехода наиболее уязвимо
