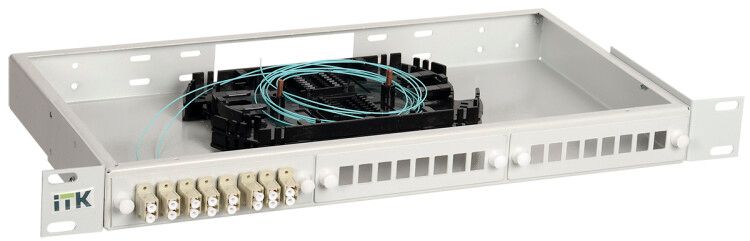

Кросс укомплектованный 1U SC (Simplex) 16 порта (OM4) ITK FOBX24-1U-16SCUS04 IEK

Кросс укомплектованный 1U SC (Simplex) 16 портов (OM4) ITK - это компактный модуль для организации оптических соединений в телекоммуникационных стойках. Благодаря встроенным пигтейлам и совместимости с волокном OM4, устройство обеспечивает надежную передачу высокоскоростного сигнала в локальных сетях. Артикул fobx24-1u-16scus04 соответствует сериям ITK (IEK) и предназначен для профессиональной установки в центрах обработки данных.

Назначение и область применения

Кросс укомплектованный 1U SC (Simplex) 16 портов (OM4) ITK используется для коммутации оптических сигналов между магистральными линиями и конечными точками сети - например, между серверами, коммутаторами или распределительными щитами. Подходит для установки в 19-дюймовые стойки и шкафы в офисах, ЦОД, на объектах связи и промышленных площадках. Применяется там, где требуется плотная организация оптоволоконных соединений без потерь качества сигнала.

Технические характеристики

• Количество портов: 16 шт. (тип SC Simplex - одноволоконный разъём)
• Класс волокна: OM4 - поддерживает скорость до 100 Гбит/с на расстоянии до 150 метров
• Высота: 1 U (стандартная единица для монтажа в 19” стойках)
• Наличие пигтейла: да - все порты уже подготовлены с заводскими перемычками, исключает необходимость терминирования на месте
• Материал корпуса: сталь - прочная, долговечная конструкция с антикоррозийным покрытием
• Цвет: серый - соответствует стандартному цветовому решению telecom-оборудования
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях постоянной нагрузки
• Способ монтажа: крепление в 19" стойку или шкаф через стандартные кронштейны

Совместимость и монтаж

Кросс укомплектованный 1U SC (Simplex) 16 портов (OM4) ITK совместим с любыми оптическими кабелями и переходниками стандарта SC/UPC или SC/APC. Пигтейлы имеют фиксированную длину - проверьте соответствие длине трассы при проектировании. Для монтажа достаточно зафиксировать устройство в стойке с помощью болтов или защелок. Все порты расположены front-facing - доступ к ним удобен даже при плотной укладке оборудования. Кабели выводятся вниз или назад - предусмотрите свободное пространство для маршрутизации.

Безопасность и стандарты

Изделие соответствует международным требованиям к оптическим соединениям, включая IEC 61754-2 (для разъёмов SC) и TIA-568. Нет открытых элементов под напряжением - безопасно при работе вблизи активного оборудования. Не содержит опасных материалов согласно RoHS.

Преимущества

• Готовые пигтейлы экономят время монтажа - не требуют резки, сварки или полировки волокна на объекте
• Высокая плотность: 16 портов в 1U позволяют минимизировать занимаемое место в стойке
• Стальной корпус выдерживает механические нагрузки и перегрузки при частом обслуживании
• Поддержка OM4 обеспечивает будущую масштабируемость - можно переходить на более быстрые протоколы без замены кросса

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP, работает только внутри помещений
• Разъёмы SC Simplex поддерживают только одно волокно на канал - не подходят для двойных (duplex) соединений без адаптеров
• Не имеет встроенного управления или индикации - состояние соединения контролируется внешним оборудованием
• Пигтейлы фиксированной длины - при недостаточном запасе потребуется использовать дополнительные jumpers

Примеры использования

• Центр обработки данных: соединение серверных стоек с core-коммутаторами
• Офисная сеть: распределение сигнала от оптического входа к рабочим местам через patch-panel
• Производственные линии: связь между PLC и HMI-устройствами в условиях помех
• Объекты связи: точки распределения FTTB / FTTH на этажах зданий

Практические советы

• Убедитесь, что посадочные отверстия в вашей стойке соответствуют стандарту 19" - кросс не будет установлен с отклонениями
• При использовании пигтейлов избегайте резких изгибов радиусом менее 30 мм - это снижает качество сигнала
• Перед первичной настройкой проверьте целостность всех волокон тестером - заводская сборка не гарантирует отсутствие повреждений при транспортировке
• Для частого подключения/отключения используйте качественные SC-переходники - они продлевают срок службы контактов кросса
• При планировании системы учтите, что OM4 подходит для скоростей до 100G - для 400G+ потребуется переход на OS2 или MPO-решения
