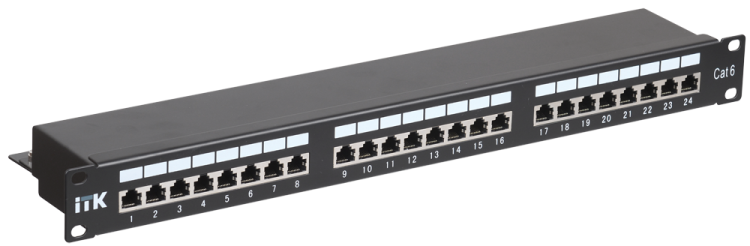

Патч-панель ITK 1U категория 6 STP 24 порта (Dual) - PP24-1UC6S-D05 IEK

Патч-панель ITK pp24-1uc6s-d05 — это компактная, экранированная коммутационная панель для организации кабельной инфраструктуры в серверных помещениях и распределительных узлах. Подходит для монтажа в 19-дюймовые стойки, обеспечивает надёжное соединение Ethernet-устройств с использованием категории 6 STP, и оснащена кабельным органайзером для удобной укладки проводов.

Назначение и область применения

Патч-панель ITK pp24-1uc6s-d05 используется для централизованного подключения и управления кабелями в структурированных кабельных системах (СКС). Применяется в офисах, дата-центрах, производственных объектах и любых местах, где требуется подключение множества устройств — компьютеров, телефонов, камер наблюдения, точек доступа Wi-Fi — к сетевому оборудованию (коммутаторам, маршрутизаторам).

Подходит для средних и крупных сетей, где важно сохранить порядок кабелей, минимизировать помехи и обеспечить долговременную стабильность связи. Особенно эффективна там, где используются экранированные кабели Cat 6 STP.

Технические характеристики

• Категория: Cat 6 — поддерживает скорость до 1 Гбит/с на расстоянии до 100 м, совместима с Gigabit Ethernet и частично с 10-Gigabit (до 55 м)
• Количество портов: 24 RJ45 — каждый порт имеет стандартный разъём для подключения витой пары
• Экранирование: STP (экранированная витая пара) — металлический экран снижает влияние внешних ЭМИ и перекрестных помех
• Форм-фактор: 1U (44,45 мм высоты) — занимает один вертикальный слот в 19-дюймовой стойке
• Материал жил: медь — обеспечивает низкое сопротивление и стабильную передачу сигнала
• Цвет корпуса: чёрный — устойчив к выгоранию, сочетается с большинством серверных стоек
• Срок службы: 15 лет — рассчитана на длительную эксплуатацию при соблюдении условий монтажа
• Кабельный органайзер: установлен спереди — позволяет аккуратно фиксировать и направлять кабели от портов к задним контактам

Совместимость и монтаж

Патч-панель ITK pp24-1uc6s-d05 монтируется в 19-дюймовые стойки с помощью боковых кронштейнов, входящих в комплект. Отверстия расположены с обеих сторон рамки — можно закрепить как в одиночную стойку, так и в составе группы панелей.

Разъёмы RJ45 поддерживают стандартную защёлку, совместимую с любыми кабелями Cat 6 STP. Для подключения кабелей к задней части панели используются IDC-клеммы — они окрашены и пронумерованы соответственно цветовым кодировкам T568A и T568B.

Обязательно используйте кабельный органайзер: он предотвращает перегибы и пережимы кабелей, что особенно важно для экранированных проводов — повреждение экрана снижает эффективность защиты от помех.

Безопасность и стандарты

• Соответствует стандартам: UL 1863, ISO/IEC 11801:2002, TIA/EIA-568-B
• Цветовая маркировка проводников: T568A / T568B — обеспечивают единый порядок обжима во всей системе
• Изделие сертифицировано для использования в коммерческих и промышленных сетях

Преимущества

• Экранированная конструкция (STP) снижает риск потерь сигнала в условиях сильных электромагнитных помех — например, рядом с силовыми кабелями или промышленными станками
• Кабельный органайзер ускоряет монтаж и уменьшает время обслуживания — кабели не запутываются, легко прослеживаются
• Цифровая нумерация портов на лицевой панели и цветовая маркировка на тыльной стороне позволяют быстро находить нужные соединения
• Стандартная высота 1U — легко интегрируется в существующие стойки без доработок
• Срок службы 15 лет — гарантирует долгосрочную надёжность без замены

Ограничения применения

• Не предназначена для наружной установки — не имеет защиты от влаги и пыли выше IP20
• Не подходит для работы с неэкранированными кабелями UTP — использование UTP в этой панели сводит на нет преимущество STP
• Не рекомендуется использовать для передачи сигналов выше 10 Gbps на расстояниях более 55 метров — для этого требуются Cat 6A
• Не содержит встроенной защиты от скачков напряжения — для защиты оборудования следует применять отдельные устройства (SPD)

Примеры использования

• Центральный узел в офисе: 24 рабочих места подключаются через эту панель к коммутатору в серверной
• Производственный цех: подключение датчиков, PLC и HMI-терминалов к контроллеру с минимальными помехами
• Система видеонаблюдения: сбор всех кабелей от IP-камер в одном месте перед подключением к NVR
• Учебные классы и лаборатории: быстрая переconfiguration сети при изменении расстановки оборудования

Практические советы

• Перед монтажом проверьте посадочные отверстия в стойке — они должны точно соответствовать стандарту 19” (482,6 мм)
• При обжиме кабелей на IDC-клеммах не перетягивайте инструмент — это может повредить контакты и нарушить экранирование
• Используйте только экранированные кабели Cat 6 STP — иначе весь смысл панели теряется
• При прокладке кабелей от стеновых розеток к панели оставляйте запас длины 1–1,5 м — это упрощает последующие изменения
• Регулярно проверяйте маркировку портов — она должна совпадать с планом сети и документацией
• Патч-панель ITK pp24-1uc6s-d05 лучше всего работает в хорошо вентилируемых шкафах — перегрев снижает срок службы контактов
