Оптический патч-корд, SM, 9/125 (OS2), FC/UPC-FC/UPC,(simplex),10м | FPC09-FCU-FCU-C1L-10M ITK IEK

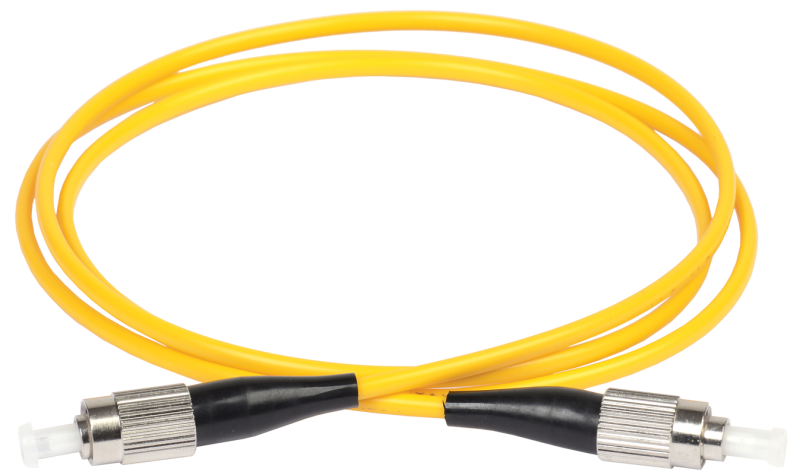

Патч-корд оптический одномодовый 9/125 (OS2) FC/UPC-FC/UPC (simplex) 10м от ITK (IEK) — это одноволоконный кабель с разъёмами FC/UPC на обоих концах, предназначенный для надёжного соединения оборудования в оптоволоконных сетях. Артикул fpc09-fcu-fcu-c1l-10m обеспечивает стабильную передачу сигнала на расстоянии до 10 метров, идеально подходя для точечной коммутации в центрах обработки данных, телекоммуникационных шкафах и лабораториях.

Назначение и область применения

Патч-корд оптический одномодовый 9/125 (OS2) FC/UPC-FC/UPC (simplex) 10м используется для временного или постоянного соединения оптического оборудования: трансиверов, коммутаторов, модулей передачи данных, тестового осциллографа или спектроанализатора. Применяется в сетях FTTH, корпоративных LAN, системах видеонаблюдения и промышленных автоматизированных системах, где требуется высокая пропускная способность и минимальные потери сигнала. Подходит для работы в условиях, требующих долговременной устойчивости — срок службы составляет 15 лет.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, диаметр сердцевины 9 мкм / оболочка 125 мкм
• Длина: 10 метров
• Количество жил: одна (симплекс)
• Разъёмы: FC/UPC — на обоих концах, с угловым полировочным покрытием для минимизации отражений
• Оболочка: полимерная композиция без галогенов, с низким выделением дыма и газов при нагреве
• Цвет: жёлтый — стандартизированная цветовая маркировка для одномодовых волокон
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Патч-корд оптический одномодовый 9/125 (OS2) FC/UPC-FC/UPC (simplex) 10м совместим с любым устройством, имеющим порты FC/UPC — это распространённый тип разъёма в телекоммуникациях и промышленном оборудовании. Установка выполняется путём аккуратного вставления разъёмов в соответствующие гнёзда до щелчка. Не допускается перегиб кабеля радиусом менее 30 мм. Перед подключением проверьте чистоту торцов разъёмов — грязь или царапины снижают эффективность передачи сигнала. Кабель не предназначен для установки в земле или на открытом воздухе без дополнительной защиты.

Безопасность и стандарты

Использование галоген-free материала оболочки соответствует требованиям безопасности для помещений с повышенными нормами пожарной опасности — например, серверных комнат, медицинских учреждений и метро. Материал не выделяет токсичных газов при возгорании. Разъёмы выполнены с использованием феррул от Adamant (Япония), что гарантирует соответствие международным стандартам IEC 61754-8 и TIA-604-10A.

Преимущества

• Высокая точность соединения благодаря качественным феррулам Adamant — потеря возвратного отражения ниже –55 дБ
• Устойчивость к внешним воздействиям за счёт прочной полимерной оболочки
• Жёлтый цвет облегчает визуальное отличие от многомодовых кабелей (оранжевые/бежевые)
• Гарантированный срок службы 15 лет при правильной эксплуатации
• Поддержка скоростей до 100 Гбит/с и более в современных сетях

Ограничения применения

• Не предназначен для прокладки в открытой среде — отсутствует броня и UV-защита
• Не рекомендован для частых переподключений свыше 500 раз — возможен износ феррула
• Не работает с разъёмами SC, LC, ST — необходимо использовать переходники
• Не следует применять в условиях температур выше +60 °C или ниже –40 °C
• Запрещено растяжение, скручивание или давление на кабель во время эксплуатации

Примеры использования

• Подключение SFP+ модуля к оптическому коммутатору в серверной
• Тестирование выходного сигнала лазера в лаборатории
• Соединение оптического терминала с пассивным оптическим распределителем (PON)
• Переход от старого оборудования с FC-портами к новому маршрутизатору

Практические советы

• При монтаже всегда используйте защитные колпачки на разъёмах до момента подключения — предотвращают попадание пыли и повреждение поверхности феррула
• Проверяйте целостность кабеля перед каждым подключением — трещины или сдавливания оболочки могут вызвать потерю мощности
• Для длинных линий (>10 м) рассчитывайте бюджет потерь — этот патч-корд имеет минимальные потери (~0,3 дБ), но суммарные потери всей цепи должны оставаться в рамках спецификаций системы
• Артикул fpc09-fcu-fcu-c1l-10m легко заменяем — аналоги с другими разъёмами (LC, SC) требуют переоборудования порта
• Храните в оригинальной упаковке, избегая контакта с маслами, растворителями и острыми предметами
