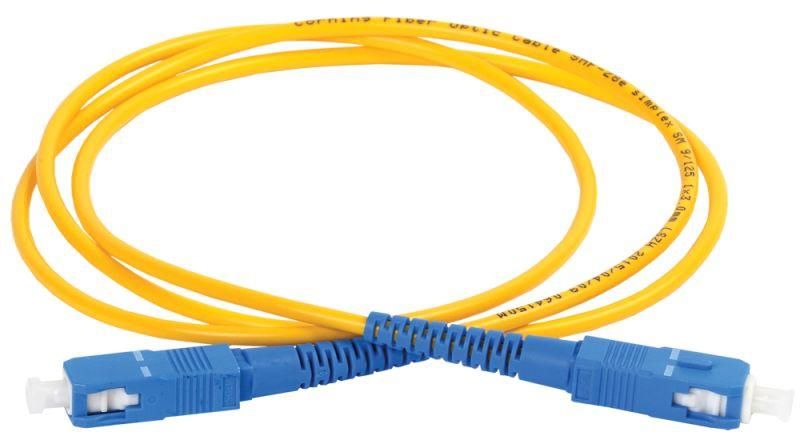

Шнур оптический коммутационный соединительный (патч-корд) для одномодового кабеля (SM) 9/125 (OS2) SC/UPC-SC/UPC одинарного исполнения (Simplex) LSZH 3м - FPC09-SCU-SCU-C1L-3M IEK

Патч-корд оптический соединительный ITK fpc09-scu-scu-c1l-3m предназначен для надёжной коммутации одномодовых оптических линий между оборудованием - например, между трансиверами, коммутаторами или тестовыми приборами. Кабель выполнен на базе волокна Corning, с высокоточными разъёмами Adamant, что обеспечивает минимальные потери сигнала и долгую службу - до 15 лет.

Назначение и область применения

Патч-корд оптический соединительный ITK fpc09-scu-scu-c1l-3m используется для временного или постоянного подключения оптического оборудования в сетях передачи данных. Подходит для работы в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и на объектах с высокими требованиями к качеству связи. Применяется там, где требуется передача сигналов на расстояния до 10–40 км - например, между серверами, OLT и ONT, или при диагностике сети с помощью оптического рефлектометра.

Технические характеристики

• Тип кабеля: Simplex (одиночная жила)
• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Длина: 3 метра
• Разъёмы: SC/UPC - SC/UPC (идентичные, с углом полировки UPC)
• Оболочка: LSZH (низкое выделение дыма и газов при горении)
• Цвет оболочки: желтый (стандарт для одномодовых волокон)
• Срок службы: 15 лет

Совместимость и монтаж

Патч-корд ITK fpc09-scu-scu-c1l-3m совместим со всеми устройствами, имеющими порты SC/UPC - это большинство современных GPON-оборудования, маршрутизаторов, медиаконвертеров и тестеров. Разъёмы SC/UPC имеют цилиндрическую феррулу и плоскую полировку, обеспечивают низкий уровень отражений - идеальны для высокоскоростных систем. Монтаж не требует специальных инструментов: просто вставьте разъёмы в соответствующие порты до щелчка. Убедитесь, что поверхности разъёмов чистые - грязь вызывает значительные потери сигнала.

Безопасность и стандарты

Оболочка выполнена из материала LSZH - она не поддерживает горение и минимизирует выделение токсичных газов при возгорании. Это делает патч-корд безопасным для установки в закрытых помещениях, офисах, метро и других местах с повышенными требованиями к пожарной безопасности. Соответствует требованиям IEC 60794-1-2 и EN 50289 для оптических кабелей.

Преимущества

• Использование волокна Corning - гарантирует низкие затухания и стабильную работу даже при малых радиусах изгиба.
• Феррулы Adamant (Япония) - точная центровка волокна, снижающая потери соединения до 0,1–0,2 дБ.
• Жёлтый цвет оболочки - сразу указывает на тип волокна (одномодовое), исключает путаницу при монтаже.
• LSZH-оболочка - позволяет использовать кабель в зонах с ограниченной вентиляцией без риска для людей.
• Гарантированный срок службы 15 лет - снижает частоту замены и обслуживания.

Ограничения применения

• Не предназначено для прокладки в воздухе или на открытом воздухе - отсутствует защита от УФ-излучения и механических нагрузок.
• Не рекомендуется для использования в условиях постоянного перегиба или давления - повреждение волокна приведёт к отказу связи.
• Не подходит для многомодовых систем - использование с MM-устройствами вызовет большие потери сигнала.
• Не следует применять в средах с химически активными веществами - LSZH не защищён от растворителей и масел.

Примеры использования

• Подключение OLT к ONT в FTTH-сети.
• Коммутация между SFP+ модулями на серверных стойках.
• Подключение оптического спектроанализатора к линии для диагностики.
• Временное соединение при настройке оборудования в центре обработки данных.

Практические советы

• Перед подключением всегда проверяйте разъёмы на наличие пыли - протирайте чистой салфеткой для оптики.
• Учитывайте посадочные глубины портов: SC-разъёмы должны входить до упора, но без усилия - насильственная вставка сломает феррулу.
• Не перегибайте кабель менее чем на 10 см - это может повредить световод внутри.
• При прокладке в трассах используйте кабельные каналы - патч-корд не рассчитан на длительное механическое воздействие.
• Запомните: жёлтый цвет = одномодовый, оранжевый = многомодовый - так проще избежать ошибок при сборке.
