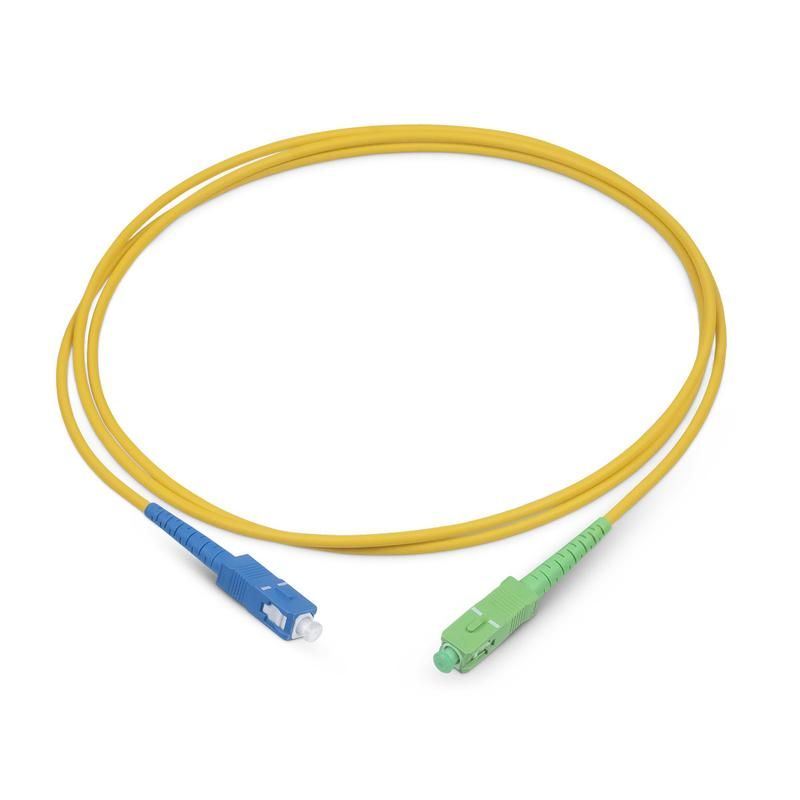

Шнур оптический FOP(s)-9-SC/APC-SC/UPC-1.5m simplex SC/APC-SC/UPC 9/125 sm 1.5м LSZH Cabeus 8152c

Шнур оптический simplex SC/APC-SC/UPC 9/125 sm 1,5м LSZH FOP(s)-9 от Cabeus - это одноволоконный патч-корд для высокоточного соединения оптического оборудования в телекоммуникационных сетях. Благодаря APC-полировке и низкому уровню потерь он идеально подходит для передачи сигналов на большие расстояния, особенно в системах GPON и FTTH.

Назначение и область применения

Шнур оптический simplex SC/APC-SC/UPC 9/125 sm 1,5м LSZH FOP(s)-9 используется для подключения активного оборудования - оптических терминалов,OLT, ONT, маршрутизаторов, коммутаторов - к распределительным устройствам: оптическим кроссам, patch panels, шкафам связи. Применяется в сетях доступа (FTTx), IPTV, VoIP, телеметрии и других системах, где важна минимальная потеря сигнала и стабильность передачи.

Технические характеристики

• Тип волокна: OS2 (single mode, 9/125 мкм) - предназначено для работы на длинных дистанциях до 20 км и более
• Количество волокон: 1 (simplex) - один канал передачи в одном направлении
• Разъёмы: SC/APC (слева) - SC/UPC (справа); APC - угловая полировка (8°), UPC - плоская полировка
• Длина: 1,5 метра
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - безгалогенная, не выделяет токсичных газов при нагреве
• Цвет оболочки: жёлтый - стандарт для single-mode волокон
• Буферное покрытие: 3 мм - защищает волокно от механических повреждений
• Маркировка полярности: есть - позволяет легко определить направление прохождения светового сигнала

Совместимость и монтаж

Шнур оптический simplex SC/APC-SC/UPC 9/125 sm 1,5м LSZH FOP(s)-9 совместим с любыми портами, оснащёнными разъёмами SC. Коннекторы SC/APC и SC/UPC физически совместимы, но не рекомендуются к смешиванию - это увеличивает потери сигнала. Для монтажа используйте только специализированные инструменты: не допускайте перегибов радиусом менее 30 мм, не затягивайте фиксирующие элементы слишком сильно. Подключайте и отключайте разъёмы только после отключения питания оборудования.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для помещений с повышенной пожарной опасностью: оболочка LSZH не поддерживает горение и не выделяет едких газов при возгорании. Произведено в соответствии с международными стандартами IEC 60794 и TIA-568. Все экземпляры проходят тестирование на уровень возвратного отражения и потерю мощности на заводе.

Преимущества

• APC-полировка снижает возвратное отражение до –65 дБ - критично важно для PON-систем и аналоговой передачи
• LSZH-оболочка делает шнур безопасным для установки в закрытых помещениях, серверных, офисах и метро
• Чёткая маркировка полярности исключает ошибки при подключении
• Высокая точность сборки гарантирует стабильную работу даже при частой переподключении

Ограничения применения

• Не предназначен для многоволоконных систем - требует отдельного шнура на каждое волокно
• Не использовать в средах с постоянным воздействием воды, масел или химических растворителей - оболочка LSZH не является герметичной
• Запрещается применять с разъёмами FC, ST, LC - они несовместимы по форме и типу фиксации
• Не подходит для прямой прокладки в земле или на открытом воздухе - требуется дополнительная защита (гофрошланг, труба)

Примеры использования

• Подключение OLT в центральном узле к оптическому кроссу в этажном щите
• Соединение ONT (роутера) с модулем GPON в квартире
• Переподключение оборудования в телекоммуникационном шкафу при обслуживании сети
• Тестирование и диагностика линий в лаборатории или на объекте

Практические советы

• При выборе патч-корда убедитесь, что на вашем оборудовании установлены именно SC-разъёмы - другие типы (LC, FC) не подходят
• Для сетей с высокой чувствительностью к отражению (например, RFoG) всегда выбирайте APC-коннекторы; UPC подходит для базовых IP-сетей
• Храните шнур в оригинальной упаковке - избегайте скручивания и перегиба
• Проверяйте целостность коннекторов перед подключением: грязь или царапины на торце вызывают значительные потери
• При замене старого патч-корда на новый - сохраняйте ту же полярность: SC/APC → SC/UPC означает, что сигнал идёт от APC-стороны к UPC-стороне
