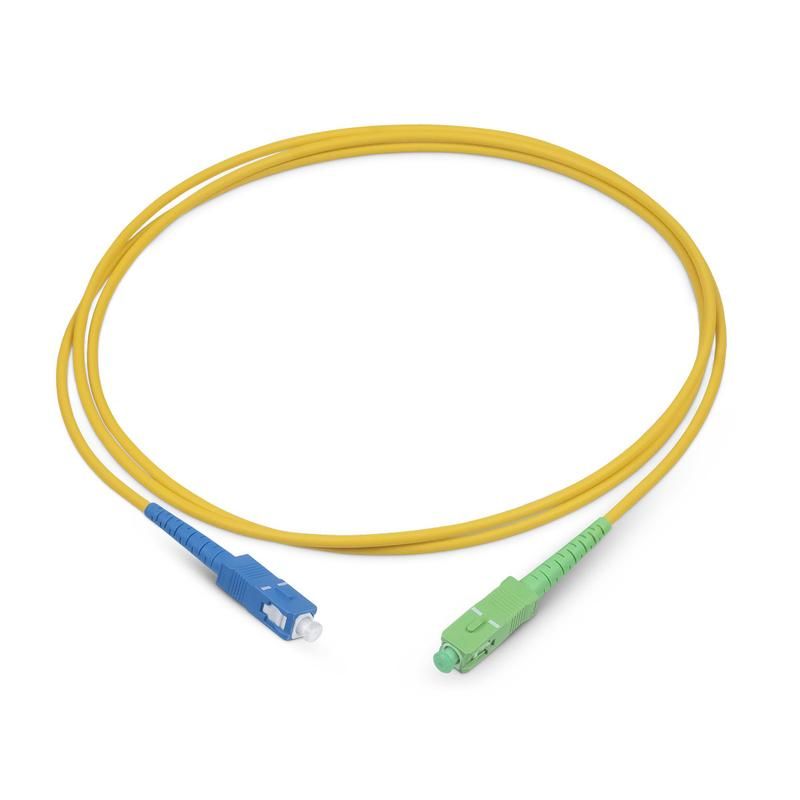

Шнур оптический FOP(s)-9-SC/APC-SC/UPC-2m simplex SC/APC-SC/UPC 9/125 sm 2м LSZH Cabeus 8153c

Шнур оптический simplex 2 метра SC/APC-SC/UPC 9/125 микрон 2м LSZH от Cabeus - это одноволоконный патч-корд с высокоточными коннекторами для передачи сигналов в оптоволоконных сетях. Подходит для подключения серверов,OLT, ONT и других устройств в телекоммуникационных и FTTH-системах.

Назначение и область применения

Шнур оптический simplex 2 метра SC/APC-SC/UPC 9/125 микрон 2м LSZH используется для соединения активного оптического оборудования: маршрутизаторов, OLT, ONT, коммутаторов, оптических кроссов и шкафов. Применяется в сетях FTTH, FTTB, корпоративных центрах связи и на объектах с требованием к минимальным потерям сигнала. Коннекторы SC/APC и SC/UPC обеспечивают совместимость с большинством современных оптических портов.

Технические характеристики

• Тип кабеля: Simplex - одно волокно в буферной трубке 3 мм
• Тип волокна: OS2 - предназначено для работы на длинах волн 1310/1550 нм, подходит для длинных дистанций до 40 км
• Размер волокна: 9/125 мкм - стандартный режим для однорежимного волокна
• Тип разъемов: SC/APC (один конец) и SC/UPC (другой конец)
• Угол полировки APC: 8° - снижает отражение сигнала, повышает качество передачи
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет оболочки: желтый - указывает на тип волокна (однорежимное)
• Длина: 2 метра
• Количество волокон: 1 шт

Совместимость и монтаж

Шнур оптический simplex 2 метра SC/APC-SC/UPC 9/125 микрон 2м LSZH совместим с любым оборудованием, имеющим порты SC. Разъемы SC фиксируются защелкой - легко вставляются и надежно удерживаются. Для монтажа не требуется специальный инструмент: достаточно аккуратно вставить коннектор в порт до щелчка. Учитывайте направление сигнала - маркировка полярности на корпусе позволяет отличить вход от выхода. Не перегибайте кабель радиусом менее 30 мм - это может вызвать потери сигнала.

Безопасность и стандарты

Изделие соответствует требованиям к материалам LSZH - не содержит галогенов, что делает его безопасным для установки в помещениях с ограниченной вентиляцией, например, в серверных, этажных щитовых или жилых домах. Произведён в соответствии с международными стандартами качества на оптические соединения IEC 61754-4 и TIA-568-C.3. Все экземпляры проходят тестирование на затухание и отражение на заводе.

Преимущества

• APC-полировка снижает обратное отражение до –65 дБ - идеально для PON, GPON, EPON систем
• LSZH-оболочка повышает пожарную безопасность - допущена к использованию в зонах с повышенными требованиями к безопасности
• Чёткая маркировка полярности исключает ошибки при подключении
• Желтый цвет оболочки - быстрая визуальная идентификация типа волокна (однорежимное)
• Индивидуальная упаковка - сохраняет чистоту коннекторов до момента монтажа

Ограничения применения

• Не предназначен для многоволоконных соединений - только для одного волокна
• Не рекомендован для частых переподключений более 500 раз - срок службы ограничен механической прочностью коннекторов
• Не использовать в средах с постоянным воздействием воды или химических веществ - хотя LSZH устойчив, сам кабель не герметичен
• Не подходит для подключения к устройствам с FC, ST или LC интерфейсами без переходников

Примеры использования

• Подключение OLT в центральном офисе к ONT в квартире через оптический кросс
• Соединение SFP+ модулей в серверной с помощью patch panel
• Межэтажная связь в многоэтажных зданиях при развертывании FTTH
• Тестовое подключение оборудования в лаборатории или настройке сети

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов - используйте специальные оптические очистители
• При прокладке не пережимайте кабель - даже легкое давление может увеличить потери сигнала
• Для систем с высокой чувствительностью к отражению (GPON) предпочтительно использовать именно APC-коннекторы
• Храните шнур оптический simplex 2 метра SC/APC-SC/UPC 9/125 микрон 2м LSZH в оригинальной упаковке до монтажа - защита от пыли продлевает жизнь коннекторам
• Проверьте соответствие типа волокна (OS2) на всех участках трассы - смешивание с OM1/OM3 может вызвать значительные потери
