Оптический (патч-корд), SM, 9/125 (OS2), FC/UPC-LC/UPC,(Duplex),15м | FPC09-FCU-LCU-C2L-15M ITK IEK

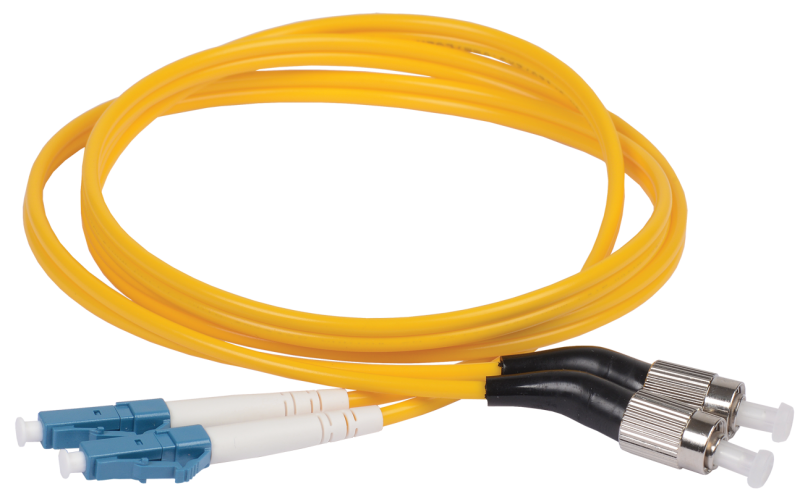

Оптический патч-корд ITK fpc09-fcu-lcu-c2l-15m - это двухжильный кабель с разъёмами FC/UPC на одном конце и LC/UPC на другом, предназначенный для надёжной передачи сигнала в одноволоконных сетях связи. Кабель выполнен на базе волокна Corning OS2, обеспечивает стабильную работу на расстоянии до 15 метров и подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и лабораториях.

Назначение и область применения

Патч-корд ITK fpc09-fcu-lcu-c2l-15m используется для временного или постоянного соединения оптического оборудования: трансиверов, коммутаторов, маршрутизаторов, тестеров и других устройств с интерфейсами FC и LC. Применяется в сетях FTTH, корпоративных LAN, системах видеонаблюдения и телекоммуникационных стойках. Подходит для сред, где важна высокая помехоустойчивость и минимальные потери сигнала.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - оптимально для длинных дистанций и высоких скоростей передачи данных
• Длина кабеля: 15 м - стандартная длина для внутриобъектовой коммутации
• Количество жил: 2 (дуплекс) - позволяет передавать данные в обоих направлениях одновременно
• Разъёмы: FC/UPC (на одном конце), LC/UPC (на другом) - совместимы с большинством промышленных и telecom-устройств
• Оболочка: Полимерная композиция без галогенов - безопасна при возгорании, снижает выделение токсичных газов и дыма
• Цвет: Жёлтый - стандартизированная цветовая маркировка для одномодового волокна
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях

Совместимость и монтаж

Патч-корд ITK fpc09-fcu-lcu-c2l-15m совместим с любым оборудованием, имеющим порты FC или LC. Разъём FC - чаще встречается в старых системах и на тестовом оборудовании; LC - стандарт для современных коммутаторов и SFP-модулей. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, избегайте растяжения и давления на разъёмы. Убедитесь, что феррулы (керамические вставки в разъёмах) не повреждены - они произведены компанией Adamant и обеспечивают точную центровку волокна.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей. Оболочка выполнена из галоген-free материала, что делает патч-корд ITK fpc09-fcu-lcu-c2l-15m подходящим для установки в закрытых помещениях с повышенными требованиями к пожарной безопасности - например, в серверных, медицинских учреждениях и общественных зданиях.

Преимущества

• Высокая точность соединений благодаря феррулам Adamant - минимизация потерь на соединении (менее 0,2 дБ)
• Использование волокна Corning OS2 - гарантия низкого затухания и стабильности сигнала даже на пределе длины
• Галоген-free оболочка - безопасность при ЧП и соответствие нормам пожарной безопасности
• Устойчивость к механическим воздействиям - прочная конструкция для частого подключения/отключения

Ограничения применения

• Не предназначен для прокладки вне помещений - отсутствует защита от УФ-излучения и влаги
• Не рекомендован для использования в условиях сильных вибраций без дополнительной фиксации
• Не совместим с многомодовым оборудованием (например, OM3/OM4) - использование с ним вызовет значительные потери сигнала
• Работает только в одномодовых системах - нельзя использовать вместо многомодового патч-корда

Примеры использования

• Подключение SFP+ модуля коммутатора с LC-портом к оптическому терминалу с FC-разъёмом
• Передача сигнала между тестировочным оборудованием и линией связи в лаборатории
• Временная замена повреждённого кабеля в стойке ЦОД при обслуживании сети
• Связь между оптическими распределительными щитами в офисном здании

Практические советы

• Перед подключением всегда проверяйте чистоту феррул - грязь или пыль на контактах увеличивают потери сигнала
• Используйте защитные колпачки на разъёмах при хранении и транспортировке
• При прокладке не допускайте резких изгибов - радиус изгиба должен быть не меньше 30 мм
• Проверьте цвет кабеля: жёлтый = одномодовый (OS2), оранжевый = многомодовый - путаница приведёт к отказу связи
• Этот патч-корд ITK fpc09-fcu-lcu-c2l-15m - не универсальный. Выбирайте его только когда требуется именно сочетание FC и LC на одномодовом волокне
