Оптический (патч-корд), SM, 9/125 (OS2), LC/UPC-LC/UPC,(Duplex),5м | FPC09-LCU-LCU-C2L-5M ITK IEK

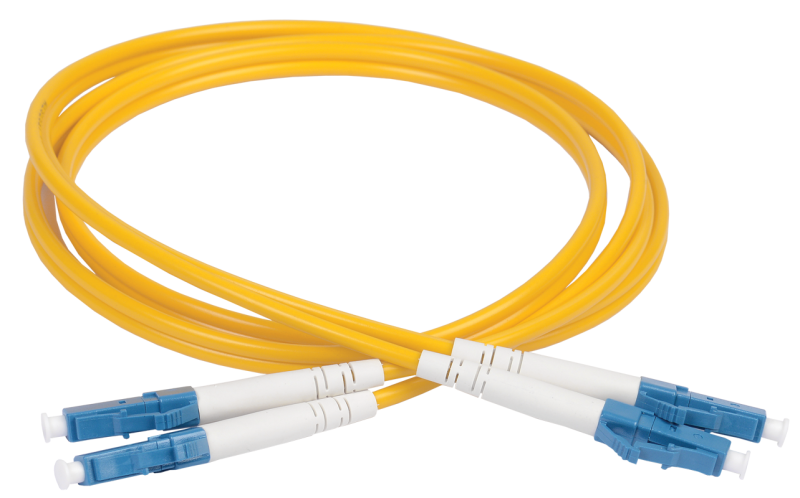

Оптический патч-корд ITK fpc09-lcu-lcu-c2l-5m — это двухжильный кабель с разъёмами LC/UPC на обоих концах, предназначенный для надёжной передачи сигнала в одноволоконных сетях связи. Кабель выполнен на базе волокна Corning OS2, что обеспечивает высокую производительность в длинных линиях. Цвет желтой оболочки соответствует стандарту для одномодового волокна.

Назначение и область применения

Патч-корд ITK fpc09-lcu-lcu-c2l-5m используется для коммутации оптических линий между оборудованием: маршрутизаторами, коммутаторами, трансиверами, тестерами и другими устройствами с интерфейсом LC. Подходит для установки в центрах обработки данных, телекоммуникационных узлах, системах FTTH и других средах, где требуется высокая пропускная способность и минимальные потери сигнала. Применяется там, где важна стабильность работы на расстояниях до нескольких десятков километров.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) — оптимально для дальних линий и высоких скоростей передачи данных
• Длина кабеля: 5 метров — удобна для внутренней коммутации в стойках и панелях
• Разъёмы: LC/UPC на обоих концах — малогабаритные, с угловым полировочным покрытием для снижения отражений
• Конструкция: дуплекс — два волокна в одном корпусе, позволяют передавать данные в обоих направлениях одновременно
• Оболочка: полимерная композиция без галогенов — безопасна при возгорании, выделяет мало дыма и токсичных газов
• Цвет: жёлтый — стандартизированная цветовая маркировка для одномодовых волокон
• Срок службы: 15 лет — рассчитан на длительную эксплуатацию в стационарных условиях

Совместимость и монтаж

Патч-корд ITK fpc09-lcu-lcu-c2l-5m совместим со всеми современными оптическими портами, оснащёнными разъёмами LC. Установка требует аккуратного обращения: не перегибайте кабель радиусом менее 30 мм, чтобы не повредить волокно. Разъёмы LC/UPC легко вставляются в панели и модули, но важно избегать загрязнения торцевых поверхностей — перед подключением проверяйте их через микроскоп или проверочный световой индикатор. Монтаж допускается в закрытых каналах, настенных панелях и внутри серверных стоек.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и рекомендациям TIA-568. Оболочка выполнена из галоген-free материала, что делает патч-корд ITK fpc09-lcu-lcu-c2l-5m подходящим для помещений с повышенными требованиями к пожаробезопасности — например, в офисах, больницах, метро и общественных зданиях.

Преимущества

• Использование волокна Corning — гарантирует низкие потери на затухание и стабильность сигнала
• Феррулы от Adamant (Япония) обеспечивают точную центровку волокна и долговечность соединений
• Угловая полировка UPC снижает уровень отражённого света — повышает качество сигнала в чувствительных системах
• Галоген-free оболочка — безопасна при пожаре, соответствует нормам экологической безопасности
• Чёткая цветовая маркировка (жёлтый) исключает путаницу с многомодовым кабелем

Ограничения применения

Патч-корд ITK fpc09-lcu-lcu-c2l-5m предназначен исключительно для одномодовых систем. Его нельзя использовать в многомодовых сетях (OM1–OM5) — это вызовет значительные потери сигнала. Также не рекомендуется применять в условиях постоянного механического напряжения, частого изгиба или открытого размещения на улице — кабель не имеет внешней брони и не защищён от воздействия UV-лучей и влаги. Не подходит для прокладки в силовых трассах рядом с проводами переменного тока без защиты.

Примеры использования

• Подключение SFP+ модулей в коммутаторах Cisco, Juniper, Huawei
• Соединение OLT и ONT в сети GPON
• Тестирование оптических линий с помощью OTDR-приборов
• Межсерверные соединения в центре обработки данных
• Интеграция в системы видеонаблюдения с IP-камерами на основе оптики

Практические советы

• Перед первым использованием протрите разъёмы LC специальной салфеткой для оптоволокна — даже мельчайшая пыль снижает эффективность передачи
• Не используйте патч-корд ITK fpc09-lcu-lcu-c2l-5m в качестве временного решения — он рассчитан на постоянную установку; для часто меняемых соединений лучше выбрать более гибкие модели с усиленной оболочкой
• При прокладке в стойке оставьте запас длины 10–15 см — это предотвратит натяжение при перемещении оборудования
• Запомните: жёлтый цвет = одномодовое волокно. Не путайте с оранжевым (MM) или aqua (OM3/OM4)
• Проверяйте целостность волокна при помощи лазерного указателя — если свет не проходит, возможно, есть перелом или плохой контакт
