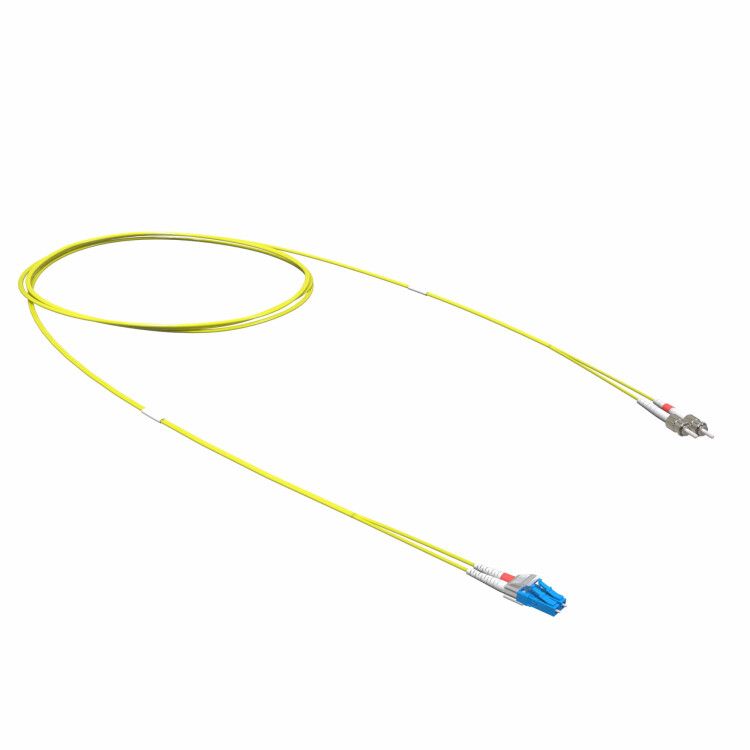

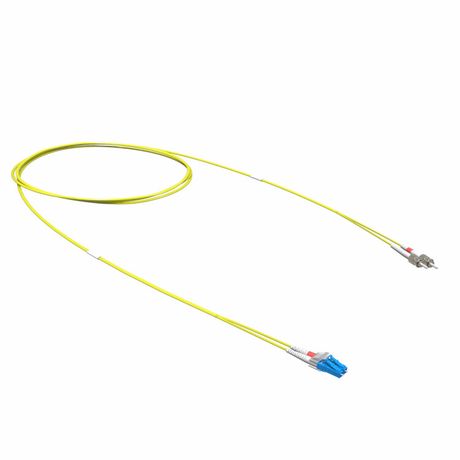

Оптический коммутационный шнур переходной Duplex LC-UPC/ST-UPC, 9/125 OS2, 5 м | RNPC9DSULU5 DKC ДКС

Оптический коммутационный шнур переходной Duplex LC-UPC/ST-UPC, 9/125 OS2, 5 м от DKC IT - это двухволоконный патч-корд для соединения оборудования с разными типами разъёмов: LC на одной стороне и ST на другой. Шнур предназначен для передачи сигналов в одномодовых волоконно-оптических сетях, особенно там, где требуется совмещение современных интерфейсов LC с устаревшими или специализированными портами ST. Артикул rnpc9dsulu5 соответствует серии RAM telecom.

Назначение и область применения

Шнур используется для подключения активного оборудования - например, коммутаторов, трансиверов, медиаконвертеров - к распределительным щитам, patch panels или другим устройствам с разъёмами ST. Подходит для сетей связи, телекоммуникаций, IP-камер, систем передачи данных в зданиях, центрах обработки данных и промышленных объектах. Применяется там, где необходимо сохранить существующую инфраструктуру с разъёмами ST, но использовать новое оборудование с интерфейсом LC.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический, дуплексный
• Тип разъёмов: LC-UPC (слева) / ST-UPC (справа)
• Количество волокон: 2 (два отдельных волокна в одном кабеле)
• Категория волокна: OS2 (одномодовое, для длинных дистанций до 20 км)
• Длина: 5 метров
• Цвет оболочки: жёлтый (стандарт для одномодовых волокон)
• Тип полировки: UPC - улучшенная плоская полировка, снижает потери отражений
• Материал оболочки: безгалогенный, малодымный компаунд (соответствует требованиям пожарной безопасности)
• Apc версия: да - указывает на наличие возможности использования APC-полировки, хотя в данном случае применена UPC

Совместимость и монтаж

Разъём LC-UPC совместим с большинством современных SFP/SFP+, QSFP модулей и патч-панелей. Разъём ST-UPC подходит для старых патч-панелей, оптических распределителей и оборудования, использующего винтовой фиксирующий механизм. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксацию разъёмов слишком сильно - это повредит внутренние волокна. Убедитесь, что порты на оборудовании имеют ту же полировку (UPC), чтобы минимизировать потери сигнала.

Безопасность и стандарты

Оболочка кабеля выполнена из материала, не выделяющего галогены при горении - соответствие нормам IEC 60754-2 и EN 50267-2-2. Это делает шнур безопасным для установки в закрытых помещениях, офисах, метро, больницах и других местах с повышенными требованиями к пожарной безопасности. Одномодовое волокно соответствует ITU-T G.652.D - международному стандарту для одноволновой передачи.

Преимущества

• Универсальное сочетание разъёмов LC и ST позволяет легко адаптировать новые устройства к старой инфраструктуре
• Жёлтый цвет оболочки сразу указывает на тип волокна - одномодовое, что исключает путаницу с многомодовым (оранжевым)
• Высокая точность полировки UPC обеспечивает низкий уровень отражений - меньше потерь сигнала, выше качество передачи
• Безгалогенная оболочка снижает риск образования токсичных газов при возгорании - важное преимущество для помещений с людьми

Ограничения применения

Не применяйте шнур в условиях постоянного механического напряжения - он не предназначен для мобильных или движущихся частей машин. Не используйте в средах с температурой ниже -20C или выше +70C - возможна потеря герметичности и хрупкость волокна. Нельзя заменять этим шнуром многомодовые аналоги - OS2 не работает эффективно с источниками света для MMF (например, LED-диодами). Также учтите: разъём ST требует вращательной фиксации; если порт на оборудовании имеет защёлку типа SC или LC, этот шнур не подойдёт.

Примеры использования

• Подключение сервера с SFP+ портом LC к оптическому распределительному щиту с разъёмами ST
• Интеграция нового видеонаблюдения с LC-выходом в существующую сеть, собранную на базе ST-коннекторов
• Переход от устаревших систем передачи данных к современному оборудованию без полной замены кабельной трассы

Практические советы

• Проверьте направление волокон: в дуплексном шнуре одно волокно - для передачи, второе - для приёма. Не меняйте местами разъёмы при подключении
• Перед подключением всегда проверяйте чистоту разъёмов - даже микроскопическая пыль вызывает значительные потери в одномодовом волокне
• При прокладке не допускайте перегибы и скручивания - соблюдайте минимальный радиус изгиба 30 мм
• Артикул rnpc9dsulu5 - единственный вариант в серии RAM telecom с таким сочетанием разъёмов и длиной. Для других длин или полировок APC выбирайте другие модели
• Если вам нужен шнур с APC-полировкой (зелёный цвет), этот продукт не подойдёт - здесь использована UPC, которая отличается углом полировки и цветом корпуса
