Оптический пигтеил, (MM), 50/125 (OM2), SC/UPC, LSZH, 1,5м | FPT50-SCU-C1L-1M5 ITK IEK

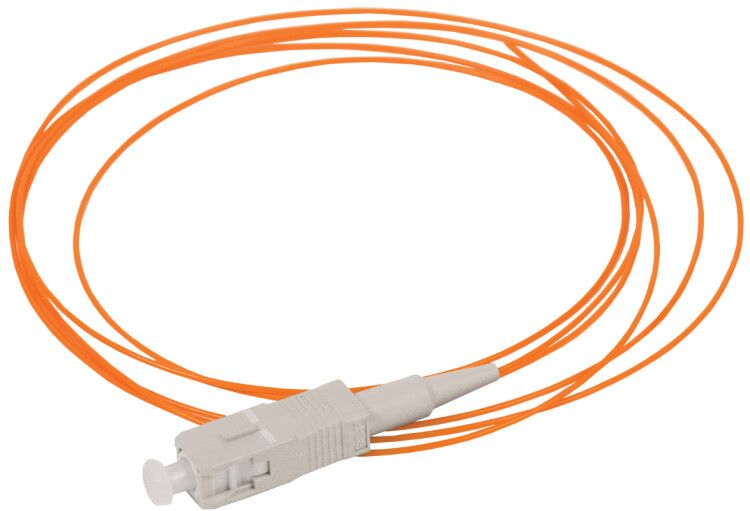

Оптический пигтейл многомодовый 50/125 (OM2) SC/UPC LSZH 1.5м - это одноволоконный кабель с разъёмом SC/UPC на одном конце, предназначенный для подключения к оптоволоконному тракту через сварку. Бренд ITK (IEK) и артикул fpt50-scu-c1l-1m5 обеспечивают совместимость с промышленными и телекоммуникационными системами, где требуется надёжная передача сигнала на коротких участках.

Назначение и область применения

Оптический пигтейл многомодовый 50/125 (OM2) SC/UPC LSZH 1.5м используется для подключения оптического оборудования - например, терминалов, сплиттеров, активного оборудования - к основной оптоволоконной линии. Второй конец пигтейла сваривается с волокном в распределительной коробке или щите. Применяется в локальных сетях, системах видеонаблюдения, на объектах с высокими требованиями к безопасности - там, где важна устойчивость к возгоранию.

Технические характеристики

• Тип волокна: многомодовое 50/125 мкм (стандарт OM2) - обеспечивает передачу сигнала на расстояния до 550 метров при скорости 1 Гбит/с.
• Разъём: SC/UPC - прямоугольный разъём с плоской полировкой, снижающей отражения; подходит для частых переподключений.
• Длина: 1,5 м - оптимальна для внутренней сборки в шкафах и коробках, позволяет избежать лишнего натяжения.
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов и дыма при нагреве, безопасна для закрытых помещений.
• Цвет: оранжевый - стандартизированная маркировка многомодового волокна.
• Количество волокон: одно - предназначен для точечного подключения одного канала.
• Срок службы: 15 лет - при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Оптический пигтейл многомодовый 50/125 (OM2) SC/UPC LSZH 1.5м совместим с любым оборудованием, имеющим интерфейс SC/UPC - это включает SFP-модули, патч-панели, оптические коммутаторы и тестеры. Монтаж выполняется путём сварки второго конца к основному волокну в распределительной коробке. Убедитесь, что диаметр волокна соответствует 50/125 мкм - использование с одномодовым волокном (9/125 мкм) вызовет значительные потери сигнала. Кабель не рассчитан на установку в воздуховодах или за пределами зданий - он не имеет бронирования.

Безопасность и стандарты

Использование материала LSZH соответствует нормам пожарной безопасности для помещений с повышенной плотностью людей - офисах, медицинских учреждениях, метро. Разъём SC/UPC изготовлен с использованием феррул от Adamant (Япония), что гарантирует точную центровку волокна и минимальные потери при соединении. Соответствует международным стандартам IEC 60794-1-2 и TIA-455-A.

Преимущества

• Высокая стабильность соединения благодаря качественной полировке UPC и феррулу Adamant.
• Улучшенная безопасность: материал LSZH не поддерживает горение и не выделяет едких веществ даже при перегреве.
• Стандартная длина 1,5 м минимизирует риск перегибов и изгибов при монтаже в ограниченном пространстве.
• Оранжевый цвет легко отличается от одномодовых кабелей - снижает вероятность ошибки при обслуживании.

Ограничения применения

• Не применяется вне помещений - отсутствует защита от UV-излучения, влаги и механических нагрузок.
• Не подходит для длинных трасс - OM2 поддерживает лишь до 550 м при 1 Гбит/с, выше - возможны потери.
• Не допускается перегиб радиусом менее 10×диаметра кабеля - это повредит волокно и увеличит затухание.
• Не совместим с одномодовыми устройствами - различие в диаметре сердцевины вызывает значительные потери мощности.

Примеры использования

• Подключение оптического модуля SFP в серверном шкафу к главному волокну в распределительной коробке.
• Финальное подключение кабеля от стеновой розетки к оптическому сплиттеру в этажном щите.
• Запитка камеры видеонаблюдения с оптическим выходом через сварку в корпусе на столбе.
• Тестирование линии с помощью оптического тестера - пигтейл служит переходником между прибором и волокном.

Практические советы

• Перед сваркой проверьте чистоту разъёма SC - грязь или пыль на ферруле снижают качество соединения.
• При прокладке внутри шкафа оставляйте запас длины 10–15 см - это позволит провести повторную сварку без замены пигтейла.
• Не используйте пигтейл в качестве постоянного магистрального кабеля - он не имеет усиления и легко повреждается при натяжении.
• Храните в оригинальной упаковке, избегая контакта с острыми предметами - волокно хрупко даже при малом изгибе.
• При замене убедитесь, что новый пигтейл имеет тот же тип - OM2, SC/UPC, LSZH - чтобы сохранить целостность системы.
