Коннектор 8P8C STP Cat6A (RJ-45) безынструментальный (DIY упак.) - 10-0240-1 Net.on

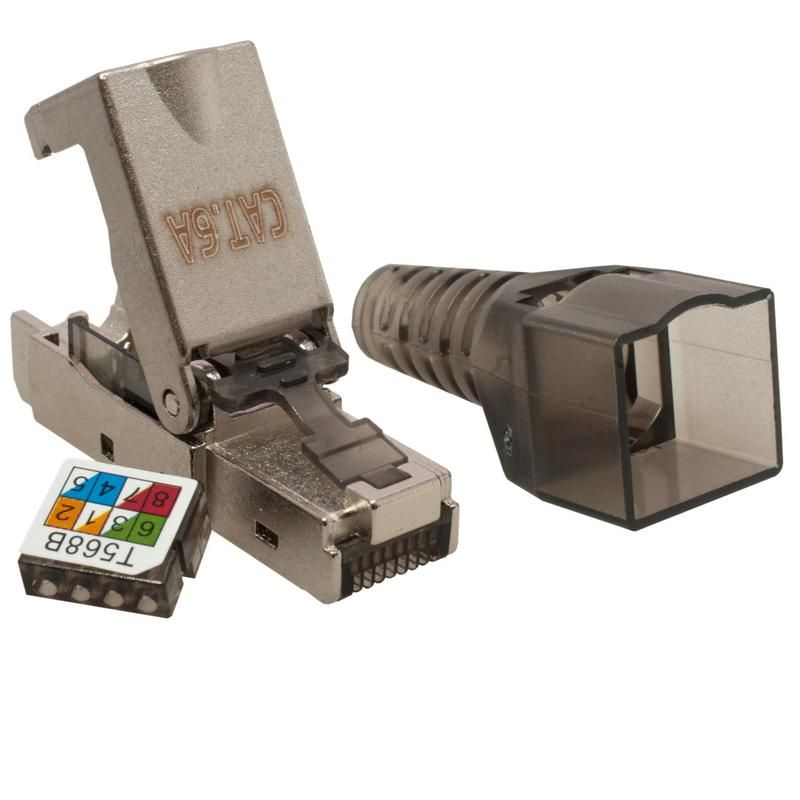

Коннектор Suprlan 10-0240-1 - это безынструментальный соединитель типа 8P8C (RJ-45) с металлическим корпусом, предназначенный для быстрого и надёжного оконцевания кабелей витой пары категории 6А в полевых условиях. Подходит для установки на кабели до 9 мм в диаметре.

Назначение и область применения

Коннектор Suprlan 10-0240-1 используется для оконцовки кабелей витая пара категории 6А в местах, где невозможно применить обжимной инструмент или требуется оперативный ремонт/дозапуск сети. Применяется в сетях Ethernet 1 Гбит/с и выше, особенно там, где важна устойчивость к помехам - например, рядом с силовым оборудованием, на производстве, в системах видеонаблюдения или в офисных сетях с высокими требованиями к качеству передачи данных.

Технические характеристики

• Тип контактов: 8P8C (RJ-45)
• Категория: Cat 6A - обеспечивает работу до 10 Гбит/с на расстоянии до 100 метров
• Тип кабеля: STP (экранированный) - совместим с экранированным кабелем витая пара
• Максимальный диаметр кабеля: до 9 мм
• Корпус: цельнолитый металлический - усиливает экранирование и механическую прочность
• Фиксация кабеля: безынструментальная - зажимается за внешнюю оболочку кабеля одним движением
• Цвет: стандартный белый/серебристый (цвет корпуса зависит от материала, не влияет на функциональность)

Совместимость и монтаж

Коннектор Suprlan 10-0240-1 совместим только с экранированными (STP) кабелями категории 6А. Для работы необходима правильная подготовка кабеля: снятие внешней изоляции, выравнивание жил, соблюдение цветовой схемы T568A/B. Монтаж выполняется вручную: вставьте кабель в коннектор до упора, затем плотно сожмите корпус - фиксатор автоматически зажмет оболочку кабеля. Убедитесь, что экран кабеля попал под контактную площадку корпуса - это важно для сохранения экранирования. Коннектор не требует обжимного инструмента, но требует точности при сборке.

Безопасность и стандарты

Коннектор соответствует требованиям к категории 6А и предназначен для использования в сетях, работающих в соответствии с международными стандартами ISO/IEC 11801 и TIA-568-C.2. Экран корпуса обеспечивает эффективное подавление радиопомех, снижает вероятность потерь сигнала. Несоблюдение условий подключения (например, игнорирование экрана) может привести к нарушению норм EMI и снижению скорости передачи данных.

Преимущества

• Надёжная фиксация кабеля благодаря металлическому корпусу и безынструментальному зажиму - исключает провисание и перегибы
• Поддержка толстых кабелей до 9 мм - позволяет использовать с кабелями повышенной жесткости, которые часто не помещаются в обычные коннекторы
• Высокая степень экранирования - минимизирует влияние внешних электромагнитных помех
• Ускоренная установка - не нужен обжимной инструмент, что удобно при аварийном ремонте или работе в труднодоступных местах

Ограничения применения

• Не совместим с UTP-кабелями - отсутствие экрана в таких кабелях делает использование этого коннектора бессмысленным и может нарушить целостность системы экранирования
• Не рекомендован для частого демонтажа - многократные вставки/вынимания могут повредить внутренние контакты
• Требует аккуратной подготовки кабеля - неправильно снятая изоляция или неверное расположение жил приведут к плохому контакту
• Не подходит для кабелей с диаметром менее 5 мм - слишком тонкий кабель не будет надёжно зажат

Примеры использования

• Обжим порта на стене в цеху с мощным электрооборудованием
• Ремонт поврежденного кабеля на конвейере в логистическом комплексе
• Подключение IP-камеры с длинным экранированным кабелем к коммутатору
• Временное подключение сервера в условиях ограниченного доступа к инструментам

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть в пределах 5–9 мм. Кабель меньше 5 мм не зажмётся надёжно.
• Убедитесь, что экран кабеля прошёл под металлическую планку внутри коннектора - это ключевой момент для сохранения экранирования.
• Используйте этот коннектор только с кабелями категории 6А или выше - для Cat 5e он работает, но теряет смысл из-за избыточной защиты.
• После монтажа протестируйте соединение тестером - даже малейший перекос жил может вызвать потерю связи на высоких скоростях.
• Храните запасные коннекторы Suprlan 10-0240-1 в сухом месте - влага может повредить контактные площадки.
