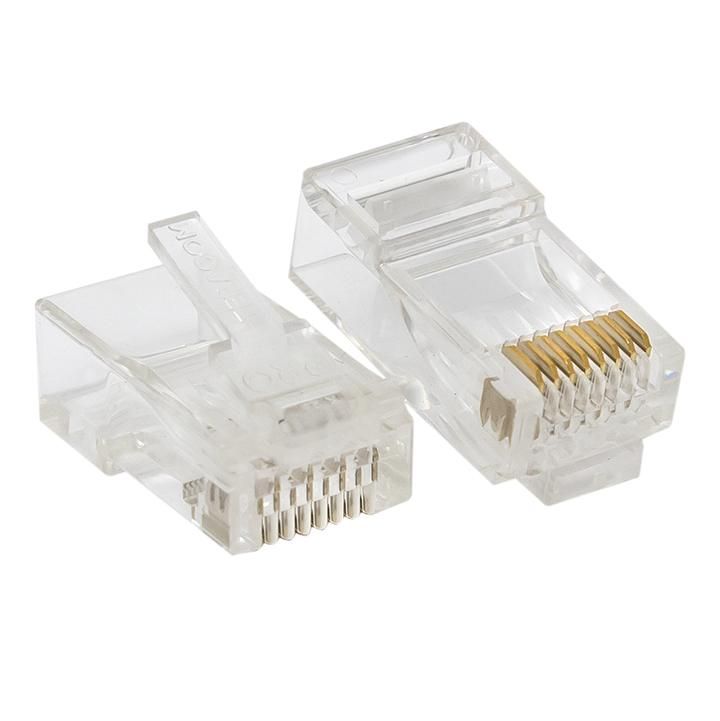

Коннектор RJ-45 TERACOM PRO неэкранированный 8P8C 30мкд Cat.6 универсальный (упак.20шт) | TRP-PLUG-6UTP-20 EKF

Коннектор RJ-45 неэкранированный 8P8C 30 мкд кат.6 универсальный (упаковка 20 шт) от EKF серии TERACOM PRO предназначен для оконцевания кабелей витая пара и обеспечения надёжного соединения с сетевым оборудованием. Эти коннекторы подходят для монтажа в офисах, на производстве и в системах IP-безопасности, где требуется стабильная передача данных и питание через Ethernet.

Назначение и область применения

Коннекторы используются для оконцовки кабелей категории 6 типа UTP (неэкранированный) с помощью обжима. Они обеспечивают физическое и электрическое соединение между кабелем и сетевой картой, маршрутизатором,switch’ом, камерой или другим устройством с интерфейсом RJ-45. Подходят для создания локальных сетей, систем видеонаблюдения, VoIP-телефонии и решений Power over Ethernet (PoE+ / PoE++).

Технические характеристики

• Тип разъёма: RJ-45 8P8C - восемь контактов, восемь положений;
• Класс поддерживаемого кабеля: Cat.6 - гарантирует скорость до 1 Гбит/с на расстоянии до 100 м;
• Толщина золотого покрытия контактов: 30 мкм - снижает сопротивление и предотвращает окисление;
• Рабочий диапазон сечения провода: AWG 22–25 - соответствует типичному кабелю витая пара с диаметром жил 0,5–0,7 мм;
• Исполнение: штекер (вилка) - устанавливается на конце кабеля;
• Материал корпуса: прозрачный пластик - позволяет контролировать правильность заправки жил;
• Упаковка: 20 штук в одной упаковке - удобно для закупок и ремонта нескольких точек;
• Способ присоединения: обжим - требует использования обжимного инструмента.

Совместимость и монтаж

Коннекторы совместимы с любыми кабелями витая пара Cat.5e, Cat.6 и выше, имеющими стандартную структуру 8 жил. Поддерживают как плоский, так и круглый кабель. Для установки необходим обжимной инструмент (кримпер) с матрицей для RJ-45 8P8C. Перед обжимом важно соблюдать цветовую схему T568A или T568B и равномерно вставить все жилы до упора - это исключает потери сигнала. Прозрачный корпус позволяет визуально проверить соответствие расположения жил контактам внутри коннектора.

Безопасность и стандарты

Коннекторы TERACOM PRO соответствуют требованиям к передаче питания по стандартам IEEE 802.3at (PoE+) и IEEE 802.3bt (PoE++, до 90 Вт). Это делает их пригодными для питания IP-камер, точек доступа Wi-Fi, телефонов и других устройств без отдельного адаптера. Материалы корпуса не поддерживают горение и соответствуют нормам безопасности для внутренней прокладки.

Преимущества

• Золотое покрытие контактов 30 мкм - повышает долговечность и надёжность соединения, особенно в условиях высокой влажности;
• Прозрачная оболочка - упрощает контроль качества монтажа и диагностику ошибок;
• Поддержка PoE++ - позволяет использовать одни и те же коннекторы для передачи данных и питания;
• Стандартная совместимость - работают с любыми популярными розетками, патч-панелями и сетевым оборудованием;
• Удобная упаковка - 20 штук в комплекте оптимальны для масштабных проектов и запаса на случай брака.

Ограничения применения

Коннекторы не предназначены для наружной установки или работы в средах с повышенной механической нагрузкой, влагой или перепадами температур - они не имеют защиты IP. Не рекомендованы для использования с экранированными кабелями STP или FTP, поскольку не обеспечивают континуальность экрана. Обжим возможен только с кабелями AWG 22–25; более толстые или тонкие жилы могут вызвать плохой контакт или повредить механизм коннектора.

Примеры использования

• Подключение компьютера к сети через настенную розетку;
• Монтаж IP-камер наблюдения с питанием по Ethernet;
• Настройка беспроводных точек доступа в офисе;
• Создание локальной сети на производстве для связи PLC-устройств;
• Замена повреждённых коннекторов в существующей инфраструктуре.

Практические советы

• Перед обжимом всегда используйте тестер - он выявляет обрывы, замыкания и неверную раскладку жил;
• При работе с круглым кабелем аккуратно снимайте внешнюю изоляцию - не пережимайте внутренние пары;
• Выбирайте обжимной инструмент с регулировкой усилия - это продлит срок службы коннекторов;
• Храните запасные коннекторы RJ-45 8P8C 30 мкд кат.6 от EKF - даже при аккуратном обращении часть изделий может оказаться бракованной;
• Для PoE-систем проверяйте суммарную мощность всех подключённых устройств - не превышайте допустимую нагрузку на источник питания.
