Коннекторы 8P8C (Компьютерные разъемы) F/UTP Cat.5e (RJ-45) Уп. 100шт. - 10-0234 Net.on

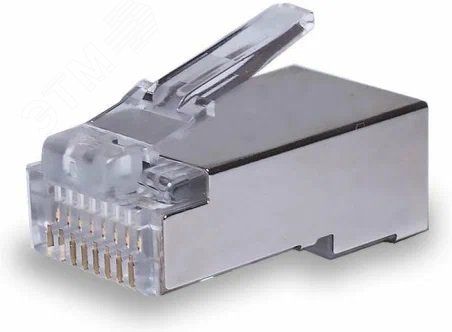

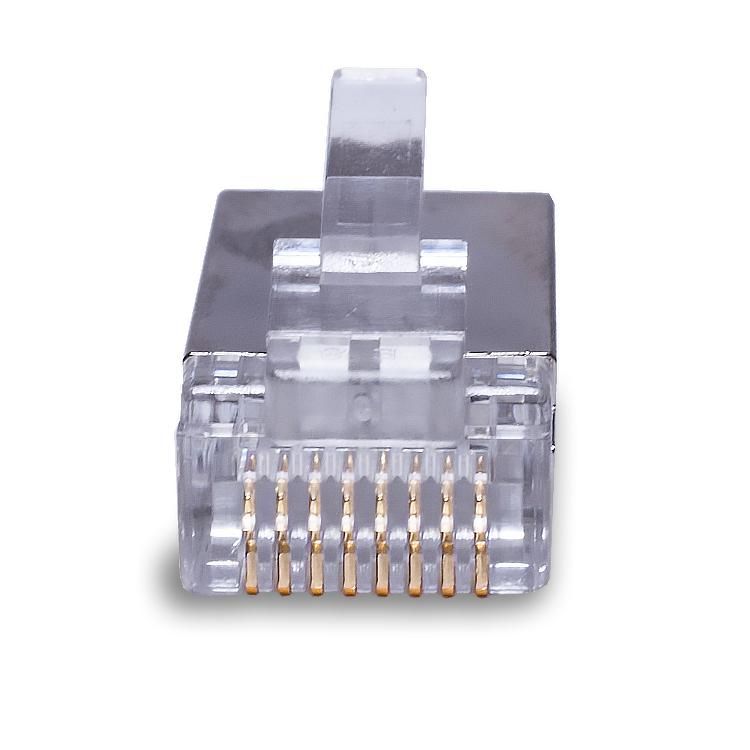

Коннектор 8P8C FTP Cat.5e (RJ-45) 2pb от SUPRLAN (арт. 10-0234) предназначен для надёжного соединения экранированного кабеля витой пары категории 5е в сетях Ethernet до 1 Гбит/с. Упакован по 100 штук, подходит для массового монтажа в офисах, на объектах связи и промышленном оборудовании.

Назначение и область применения

Коннектор 8P8C FTP Cat.5e (RJ-45) 2pb применяется для оконцовки экранированного кабеля типа F/UTP - то есть с фольгированным экраном вокруг всех пар. Он обеспечивает сохранение защиты от внешних помех при подключении к коммутаторам, маршрутизаторам, IP-камерам, терминалам и другому оборудованию с портом RJ-45. Подходит для стационарной проводки внутри зданий, где важна устойчивость сигнала к ЭМИ - например, рядом с силовыми кабелями, частотными преобразователями или сварочным оборудованием.

Технические характеристики

• Тип разъёма: 8P8C (RJ-45) - восемь контактов, восемь положений
• Категория: Cat.5e - поддерживает скорость передачи до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: F/UTP - фольгированная изоляция всего кабельного пакета, каждая пара неэкранирована
• Способ монтажа: Обжимной - требует специальный обжимной инструмент
• Подходящий кабель: 24–26 AWG (диаметр жил 0,51–0,41 мм)
• Материал корпуса: Поликарбонат - прочный, устойчив к перепадам температур
• Цвет: Серебристый - соответствует цветовой гамме большинства экранированных кабелей
• Исполнение: Внутреннее - предназначено для установки внутрь модульных розеток, patch-панелей, либо с использованием внешнего металлического колпачка

Совместимость и монтаж

Коннектор 8P8C FTP Cat.5e (RJ-45) 2pb совместим с любым кабелем витой пары категории 5е с фольговым экраном (F/UTP) и сечением 24–26 AWG. Для правильного монтажа требуется:

• Обжимной инструмент с матрицей для RJ-45 и возможностью зачистки экрана
• Правильно выполненная подготовка кабеля: удаление внешней оболочки, выравнивание жил, продевание экрана через заднюю часть коннектора
• Зажим экрана - важно! Без этого экран не будет работать, и защита от помех потеряется

Не используйте этот коннектор с неэкранированным кабелем UTP - он не имеет контактной площадки для заземления экрана, что сделает его бесполезным в таких случаях.

Безопасность и стандарты

Коннектор 8P8C FTP Cat.5e (RJ-45) 2pb соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5e. Материал корпуса - поликарбонат - не поддерживает горение и устойчив к механическим нагрузкам. Применяется в помещениях с нормальными условиями эксплуатации (температура +10C…+40C, влажность ≤80%). Не предназначен для открытых улиц или помещений с высокой запылённостью без дополнительной защиты.

Преимущества

• Двухзубчатые ножи обеспечивают надёжный контакт с многожильным кабелем - снижают риск потери связи из-за плохого обжима
• Фольговый экран сохраняет целостность экранирования всей цепи, повышая устойчивость к радиопомехам
• Упаковка по 100 штук оптимальна для крупных проектов - экономит время на закупках
• Серебристый цвет легко сочетается с другими компонентами экранированной системы

Ограничения применения

• Не подходит для одножильного кабеля - ножи рассчитаны исключительно на многожильную жилу
• Требует обязательного заземления экрана; без него эффективность экранирования равна нулю
• Не предназначен для работы вне помещений - материал не устойчив к длительному воздействию УФ-излучения и осадков
• Не совместим с кабелями толще 26 AWG (меньше 0,41 мм) - не войдут в контакты

Примеры использования

• Подключение IP-камер в системах видеонаблюдения с длинными трассами возле силовых кабелей
• Разводка сети в серверной комнате с повышенным уровнем электромагнитных помех
• Монтаж точек доступа Wi-Fi в промышленных цехах
• Создание стационарных рабочих мест в медицинских учреждениях, где нужна стабильность передачи данных

Практические советы

• Перед обжимом проверьте, чтобы экран кабеля прошёл под зажимом коннектора - иначе весь смысл экранирования потерян
• Используйте обжимной инструмент с регулировкой усилия - переобжим может сломать ножи, недожим - вызвать скачки сопротивления
• Проверяйте каждый коннектор тестером после сборки - особенно в ответственных сетях
• Храните упаковку герметично - пыль и влага могут попасть внутрь контактов даже в неработающем состоянии
• Для быстрого монтажа в больших объемах рекомендуются автоматические обжимники - они повысят качество и скорость работы
