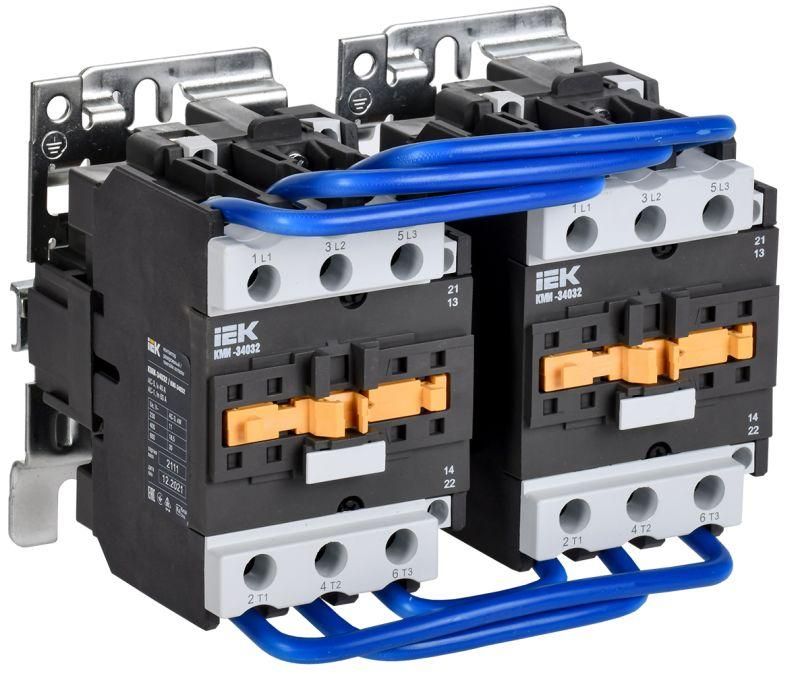

Контактор КМИ-34032 реверс 40А 400В/АС3 2НО 2НЗ KARAT IEK KKM33-040-400-22-1

Контактор КМИ-34032 от IEK - реверсивный аппарат для управления асинхронными двигателями, обеспечивающий безопасную смену направления вращения и дистанционное включение/выключение нагрузок до 40 А. Артикул kkm33-040-400-22-1 предназначен для промышленной автоматизации, где требуется надёжное переключение силовых цепей.

Назначение и область применения

Контактор КМИ-34032 используется для пуска, остановки и реверса трёхфазных асинхронных двигателей. Также подходит для управления другими малоиндуктивными нагрузками: освещением, нагревательными элементами, вентиляторами, насосами, тепловыми завесами, кран-балками и станками. Применяется в системах автоматического ввода резерва (АВР) и других автономных цепях, требующих дистанционного управления.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный рабочий ток: 40 А при AC-3 (для двигателей)
• Напряжение питания катушки: 400 В (переменный ток)
• Номинальная мощность: 18,5 кВт (при 400 В)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц пыли, но не герметичен
• Тип присоединения: винтовые зажимы для проводов
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-34032 устанавливается на DIN-рейку шириной 35 мм. Для работы необходима внешняя кнопочная станция или контроллер для подачи напряжения на катушку 400 В. Механическая блокировка предотвращает одновременное включение обоих полюсов - это исключает короткое замыкание при реверсе. Подключение проводов осуществляется через винтовые зажимы: рекомендуется использовать многожильные провода с наконечниками, затягивать с усилием 0,5–0,7 Нм. Заводские шины уже установлены - дополнительная сборка не требуется.

Безопасность и стандарты

Контактор КМИ-34032 соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Прошёл сертификацию и имеет официальный сертификат соответствия РОСС CN.ME86.B00144. Конструкция обеспечивает электрическую изоляцию и предотвращает случайное включение при реверсе благодаря механической блокировке.

Преимущества

• Встроенная механическая блокировка - исключает риск короткого замыкания при переключении направления вращения
• Высокая коммутационная износостойкость - рассчитан на длительную работу в условиях частых включений
• Удобство монтажа - готовый комплект с шинами и фиксацией на DIN-рейке
• Поддержка высокого класса защиты от перегрузок - совместим с тепловыми реле и автоматическими выключателями

Ограничения применения

• Не предназначена для работы с высокоиндуктивными нагрузками (например, трансформаторами, люминесцентными светильниками с ЭПРА)
• IP20 не допускает установку во влажных, запылённых или наружных помещениях без дополнительной защиты
• Напряжение катушки 400 В - нельзя подключать к сети 220 В без преобразователя
• Не подходит для частотного регулирования - работает только в режиме “вкл./выкл.”

Примеры использования

• Реверсивный пуск насоса в системе водоснабжения - позволяет менять направление потока
• Управление конвейером на производстве - быстрая смена направления движения
• Автоматический ввод резерва (АВР) - переключение между основным и резервным источником
• Тепловая завеса - включение/выключение по сигналу терморегулятора

Практические советы

• Выбирайте контактор КМИ-34032 только для нагрузок с током ≤40 А и типом категории AC-3. Перегрузка снижает срок службы.
• Проверьте посадочные размеры перед монтажом - контактный модуль совместим с DIN-рейкой 35 мм, но не с другими типами креплений.
• Для долгой работы используйте качественные провода с медными наконечниками. Обязательно проверяйте затяжку винтов после первого включения.
• При использовании в системах АВР обязательно примените дополнительную блокировку с помощью реле времени или PLC, чтобы избежать скачков напряжения.
• Контактор КМИ-34032 не требует обслуживания, но периодически осматривайте контакты на наличие оплавления или нагара - особенно при частых включениях.
