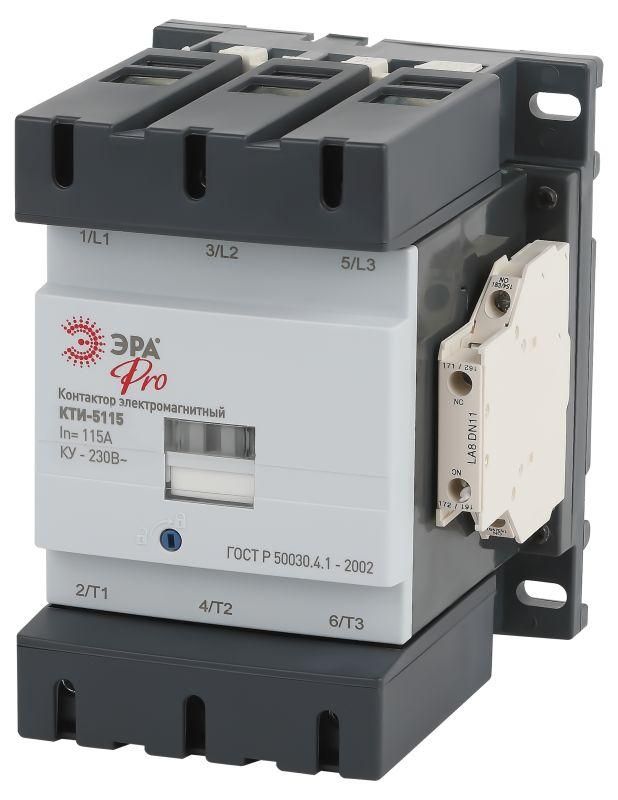

Контактор КТИ-5115 PRO KKT50-115-230-10-E 115А 230В/АС3 | Б0054920 ЭРА

Контактор КТИ-5115 KKT50-115-230-10-E - это модульный электромагнитный контактор от ЭРА, рассчитанный на коммутацию трёхфазных двигателей мощностью до 55 кВт при напряжении 230 В переменного тока. Подходит для постоянной работы в промышленных и бытовых системах автоматизации.

Назначение и область применения

Контактор КТИ-5115 KKT50-115-230-10-E используется для включения и выключения трёхфазных асинхронных , а также других индуктивных нагрузок - таких как нагревательные элементы, вентиляторы, насосы и кран-балки. Он обеспечивает удалённое управление оборудованием через слабые управляющие цепи, защищает двигатель от перегрузок при совмещении с тепловыми реле и позволяет реализовать системы АВР (автоматический ввод резерва).

Технические характеристики

• Номинальный рабочий ток: 115 А (AC-3)
• Напряжение катушки управления: 230 В переменного тока
• Коммутируемая мощность: 55 кВт (при AC-3)
• Количество главных нормально открытых контактов: 3
• Количество вспомогательных контактов: 1 нормально замкнутый (НЗ)
• Тип тока: переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Способ подключения: винтовой зажим - надёжный, требует периодической проверки затяжки
• Материал корпуса: термореактивный пластик - устойчив к перегреву и механическому воздействию
• Категория применения: 0 - соответствует базовым требованиям для промышленного оборудования

Совместимость и монтаж

Контактор КТИ-5115 KKT50-115-230-10-E имеет встраиваемую конструкцию и предназначен для установки на DIN-рейку шириной 35 мм. Для подключения силовой части используются три входа и три выхода для фаз L1–L3 и N (если требуется). Управление осуществляется через катушку 230 В - её можно запитать от сети 230 В AC или от вторичного источника питания. Вспомогательный контакт НЗ удобен для сигнализации состояния ("запущено" / "выключено") или создания взаимоблокировок в схемах управления.

Не используйте этот контактор в сетях постоянного тока - он рассчитан исключительно на переменный ток. Монтаж допускается только в закрытых щитах с хорошей вентиляцией из-за степени защиты IP20.

Безопасность и стандарты

Изделие соответствует основным требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для контакторов класса AC-3. Сертифицировано для работы в условиях промышленного производства. Отсутствие защиты от брызг и пыли (IP20) делает обязательным использование в герметичном шкафе или распределительном устройстве.

Преимущества

• Высокая долговечность благодаря качественным материалам и прочному механизму коммутации
• Удобство обслуживания - все контакты легко доступны для диагностики и замены
• Поддержка частых операций включения/выключения - оптимизирован для режимов с высокой цикличностью
• Функциональный набор контактов: 3 силовых + 1 вспомогательный - достаточно для большинства типовых схем управления

Ограничения применения

• Не среды с повышенной влажностью, пылью или химически активными газами - степень защиты IP20 недостаточна
• Не рекомендован для работы вне помещений или в сырых помещениях без дополнительной защиты
• Не подходит для коммутации емкостных или светодиодных нагрузок - только индуктивные и резистивные
• Мощность выше 55 кВт при AC-3 вызывает риск перегрева и отказа контактов
• Не предусматривает функции тепловой защиты - необходимо использовать внешнее реле перегрузки

Примеры использования

• Управление насосами в системах водоснабжения и канализации
• Пуск вентиляторов в HVAC-системах
• Автоматическое включение резервного двигателя в системах АВР
• Контроль работы конвейеров на пищевых и логистических предприятиях
• Включение нагревательных печей и сушилок

Практические советы

• Обязательно проверяйте затяжку винтов после первых нескольких включений - металл может немного деформироваться
• Выбирайте тепловое реле с номиналом около 80–100 % от 115 А (например, 90–100 А) для точной защиты двигателя
• При использовании в схемах с несколькими контакторами следите за тем, чтобы катушки всех устройств работали на одном напряжении - здесь только 230 В AC
• Не забудьте про свободное пространство вокруг контактора - даже при IP20 нужна хотя бы 5 см воздушного зазора для теплоотвода
• Для контроля состояния используйте встроенный НЗ контакт - он идеален для сигналов на пульт управления или PLC
